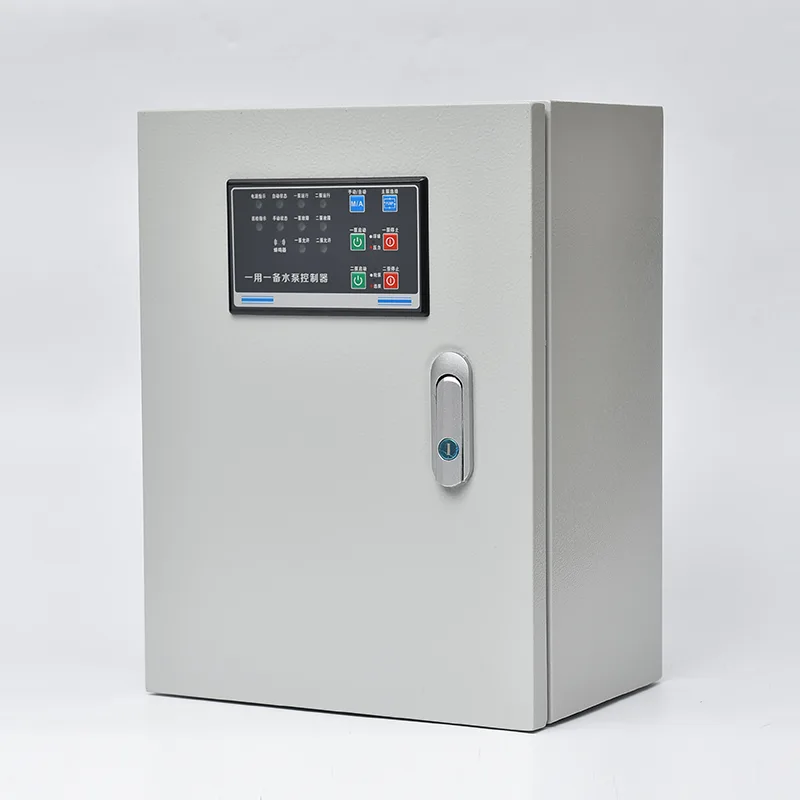

Панель керування насосом для очищення води

Купуйте якісну панель керування насосом для очищення води від провідного китайського виробника CSIVEI. Він інтегрує вхідні автоматичні вимикачі, контактори насосів або пристрої плавного пуску, реле перевантаження, програмований логічний контролер або спеціальний контролер насоса та інтерфейси датчиків рівня в одному підлоговому або настінному корпусі. Номінальна потужність становить від 0,75 кВт до 250 кВт при трифазному напрузі 380–480 В. Виявлення рівня рідини приймає вхідні дані від поплавкових вимикачів, датчиків гідростатичного тиску або ультразвукових датчиків — контролер автоматично запускає робочий насос, коли відстійник заповнюється, включає допоміжний насос, якщо потік перевищує потужність одного насоса, і активує вихідні сигнали високого рівня, якщо рівень продовжує зростати. Функція автоматичного чергування змінює роль головного насоса на основі годин роботи або кожного циклу запуску, врівноважуючи механічний знос. Кожен насосний контур окремо захищений від перевантаження, короткого замикання, втрати фази та зміни фази. Додаткові засоби захисту, специфічні для каналізації, такі як моніторинг витоку ущільнювачів, моніторинг температури підшипників і виявлення блокування насоса за допомогою профілювання мінімального струму або перевантаження, інтегровані для виявлення проблем до того, як станеться пошкодження двигуна. Встановлений на дверях HMI відображає рівень колодязя, стан насоса, години роботи та історію несправностей. Зв'язок через Modbus RTU/TCP або додатковий шлюз 4G забезпечує віддалений моніторинг та інтеграцію SCADA. У корпусі використовується оцинкована сталь з антикорозійним порошковим покриттям, стандарт IP55 або IP65 для зовнішньої установки.

Ідеальні програми

Від муніципальних каналізаційних насосних станцій до обробки промислових стоків, панель керування водоочисними насосами забезпечує автоматичне керування насосами без нагляду для найвимогливіших середовищ стічних вод.

Міські станції каналізації

Міська каналізаційна мережа покладається на насосні станції для підйому стічних вод із низинних точок збору в гравітаційну магістраль або очисні споруди. Панель керування керує від одного до чотирьох занурювальних насосів у конфігурації мокрого колодязя, автоматично регулюючи роботу насоса, коли приплив змінюється залежно від щоденного використання. Виходи тривоги високого рівня підключаються до системи телеметрії для центрального сповіщення SCADA, тоді як функція чергування забезпечує збалансований знос насосів у всьому встановленому парку.

Очисні споруди

На очисних спорудах насосні станції забезпечують прийом необроблених стічних вод, перенесення первинного мулу, повернення активного мулу та скидання очищених стічних вод. Панель незалежно керує кожним насосним агрегатом із інтегрованим моніторингом протікання ущільнення та температури підшипників, критично важливої ​​для запобігання виходу з ладу занурювального двигуна в безперервному режимі роботи. Зв'язок із SCADA установки надає дані про потік, енергію та несправності в реальному часі.

Промислові стоки та технологічні стічні води

Харчова промисловість, хімічна, текстильна та гірничодобувна промисловість створюють стоки з характеристиками, які кидають виклик стандартним керуванням насосів — корозійні рідини, високий вміст твердих речовин, підвищена температура або волокнистий матеріал. Профілі захисту двигуна панелі можна настроїти для раннього виявлення блокування насоса, ініціюючи автоматичний цикл реверсу та повторної спроби, щоб усунути перешкоди робочого колеса, перш ніж викликати втручання оператора.

Насосні станції комерційно-житлового комплексу

Великі офісні парки, торгові центри та багатоповерхові житлові забудови, що працюють нижче рівня муніципальної каналізації, вимагають надійного керування підвальними насосами. Панель забезпечує повністю автоматизовану роботу з виходами тривоги високого рівня, підключеними до системи керування будівлею, забезпечуючи відсутність ризику резервного накопичення стічних вод у житлових приміщеннях. Його компактна настінна конфігурація підходить для обмеженого простору заводських приміщень, типового для комерційних підвалів.

Відкачування зливової води та боротьби з повенями

Дощові станції, які керують стоком під час сильних дощів, стикаються з тривалими періодами простою, після яких починається раптовий інтенсивний приплив. Панель пропонує схему активації дощового режиму: коли надходить тригер шторму від опадоміру або підвищення рівня свердловини, усі насоси переходять у послідовність пріоритетного запуску. Швидке чергування робочих режимів під час тривалої зливової перекачування не дає жодному окремому насосу витримувати повне теплове навантаження.

Віддалені та автоматичні установки

Каналізаційні насосні станції в сільській місцевості або в розрізнених місцях отримують переваги від панелі повної автоматизації та можливості віддаленого моніторингу. Вбудований шлюз 4G або радіотелеметричний інтерфейс надсилає стан насоса, рівень відстійника та дані тривоги в центральний операційний центр. Оператори можуть підтверджувати сигнали тривоги та віддалено скидати поїздки, різко скорочуючи витрати та затримки візитів до станцій, які можуть бути на відстані сотень кілометрів одна від одної.

Технічне глибоке занурення

Панель керування насосом для очищення води поєднує послідовність роботи насоса на основі рівня, захист двигуна, що залежить від роботи стічних вод, і надійний захист від навколишнього середовища в єдиному вузлі, перевіреному на заводі.

Виявлення рівня та послідовність насосів

Контролер приймає один або кілька сигналів рівня від поплавкових вимикачів (дискретних, зазвичай чотирьох рівнів: зупинка, провідний запуск насоса, затримка запуску насоса, високий сигнал тривоги) або безперервний аналоговий вхід 4–20 мА від передавача гідростатичного тиску або ультразвукового датчика. Коли рівень відстійника піднімається до вихідної точки, запускається робочий насос. Якщо приплив перевищує швидкість нагнітання одного насоса, а рівень продовжує зростати до початкової точки затримки, контролер запускає допоміжний насос. Коли рівень падає до точки зупинки, всі насоси зупиняються. Сигнал високого рівня спрацьовує, якщо відстійник досягає критичного порогу — що вказує на те, що приплив перевищує пропускну здатність або несправність насоса — і цей сигнал передається в телеметричну систему як пріоритетний сигнал тривоги. Настроюваний таймер увімкнення забезпечує роботу насосів протягом короткого часу після досягнення точки зупинки, щоб очистити напірну лінію, запобігаючи осіданню твердих частинок.

Automatic Alternation and Duty Management

Контролер змінює позначення головного насоса під час кожного циклу насоса або на основі конфігурованої години роботи. Чергування відбувається в точці зупинки — після завершення поточного циклу наступний насос у послідовності стає провідним. Якщо провідний насос не запускається або спрацьовує під час роботи, контролер автоматично призначає наступний доступний насос як провідний і запускає його негайно, блокуючи несправний насос і генеруючи тривогу. Це автоматичне перемикання забезпечує безперервну роботу станції без втручання оператора.

Спеціальний захист двигуна для стічних вод

Окрім стандартного захисту від перевантаження та короткого замикання, панель включає захист, адаптований до режимів відмови занурювальних каналізаційних насосів. Виявлення протікання ущільнення використовує датчик провідності в масляній камері насоса або в порожнині ущільнення. Якщо виявлено проникнення води, панель подає сигнал тривоги, дозволяючи спланувати технічне обслуговування до того, як обмотка двигуна буде скомпрометована, і її можна налаштувати на відключення насоса, якщо витік досягає критичного порогу. Контроль температури підшипника приймає входи термістора PTC або PT100, вбудовані в двигун насоса. Перегрівання викликає тривогу або відключення залежно від серйозності. Захист від блокування насоса використовує профіль струму двигуна: якщо контролер бачить раптове падіння струму нижче нормального робочого діапазону, що вказує на заблоковану або зачеплену крильчатку, що працює, він ініціює настроюваний цикл реверсу та повторної спроби (один або кілька коротких пробіжок у зворотному напрямку, щоб усунути перешкоду), перш ніж подати сигнал тривоги.

Методи запуску

Панель узгоджує спосіб запуску з розміром двигуна насоса та обмеженнями електропостачання на місці. Прямий запуск підходить для невеликих насосів приблизно до 7,5 кВт. Запуск зі зіркою-трикутником зменшує пусковий потік для насосів середньої потужності. Пристрої плавного пуску призначені для великих насосів, де необхідно контролювати падіння напруги живлення та уникати удару зворотного клапана від раптового запуску. Частотно-частотні приводи використовуються там, де потрібна робота зі змінною швидкістю — наприклад, узгодження швидкості насоса з потоком, щоб підтримувати постійний рівень вологої свердловини, а не перемикатися між фіксованими точками вмикання та вимкнення.

Керуйте потужністю та безпекою

Спеціальний трансформатор керування подає 24 В змінного струму або 24 В постійного струму для контролера, HMI, датчиків і ланцюгів сигналізації — повністю ізольованих від лінії живлення двигуна. Кнопки аварійної зупинки на дверцятах панелі механічно відключають живлення насоса. Зовнішній контур блокування безпеки приймає вхідні дані від виявлення вологого газу в свердловині, блокування дверей на вході насосної станції та теплового захисту від будь-якого обладнання, розташованого вище за течією.

HMI та інтерфейс оператора

Встановлений на дверях текстовий дисплей або кольоровий сенсорний екран показує в режимі реального часу рівень колодця, стан насоса, години роботи, підрахунок пусків, струм двигуна та активні сигнали тривоги з міткою часу в історії несправностей. Інтерфейс підтримує ручне керування насосом для обслуговування з автоматичним відновленням після настроюваного тайм-ауту для запобігання випадкового ручного блокування. Регулювання параметрів — уставки рівня, таймери вибігу, режим чергування — захищено паролем.

Віддалений моніторинг

Стандартний RS485 Modbus RTU підключається до блоків телеметрії насосної станції. Додатковий хмарний шлюз 4G або Ethernet забезпечує прямий доступ до Інтернету та зі смартфона до стану насоса, даних рівня, споживання енергії та сповіщень про тривогу. Вихід тривоги сухого контакту для кожної несправності насоса та загальний стан високого рівня, як правило, апаратно підключається до системи телеметрії як пріоритет над будь-яким мережевим тривогом.

Корпус і захист від корозії

Каналізаційні насосні станції створюють корозійну атмосферу — сірководень, вологість і в деяких випадках хімічні пари. Корпус виготовлено з оцинкованої сталі з хімічно стійким порошковим покриттям. IP55 стандартний; IP65 із герметичним кабельним входом через компресійні сальники призначений для зовнішнього чи відкритого встановлення. У вентиляційних фільтрах використовується середовище з активованим вугіллям, де вплив H₂S є значним. Усі внутрішні металоконструкції виготовлені з гальванічного покриття або нержавіючої сталі, а друковані плати мають конформне покриття, яке захищає від вологи та корозійних газів.

Часті запитання

Q1: Які датчики рівня може приймати панель і скільки рівнів вона контролює?

Панель підтримує поплавкові вимикачі (зазвичай чотири дискретні рівні), датчики гідростатичного тиску (4–20 мА) або ультразвукові датчики. З дискретними поплавками рівні контролю: зупинка, провідний запуск насоса, затримка запуску насоса та сигналізація високого рівня. За допомогою аналогового датчика ці задані значення програмуються безпосередньо в контролері, забезпечуючи більшу гнучкість і дистанційне налаштування.

Q2: Як панель справляється з блокуванням насоса ганчір’ям і твердими речовинами?

Контролер постійно контролює струм двигуна. Якщо струм падає значно нижче нормального діапазону накачування, контролер визначає ймовірну блокування та ініціює автоматичну послідовність реверсу та повторення. Насос коротко запускають у зворотному напрямку, щоб усунути перешкоду, а потім знову запускають вперед. Якщо спроба вдається і струм нормалізується, робота продовжується. Якщо блокування не зникає після налаштованої кількості спроб, насос блокується та генерується сигнал тривоги.

Q3: Що станеться, якщо робочий насос вийде з ладу під час роботи?

Контролер негайно позначає несправний насос як недоступний, вибирає наступний доступний насос у послідовності обертання, запускає його та подає сигнал про несправність. Це автоматичне перемикання забезпечує продовження перекачування без затримки. Несправний насос залишається заблокованим, доки не буде підтверджено аварійний сигнал і несправність буде усунено.

Q4: Як працює чергування, і чи можу я налаштувати його на чергування на основі години роботи?

Чергування змінює, який насос діє як провідний після кожного повного циклу насоса або на настроюваному пороговому значенні годин роботи. Ротація на основі годин роботи вирівнює механічний знос і термін служби ущільнень для всіх насосів. Чергування відбувається в точці зупинки, коли відстійник порожній, тому немає ризику подій високого рівня під час перемикання.

Q5: Які параметри зв’язку та дистанційної сигналізації включені?

На панелі передбачено: контакти реле без напруги для загальної тривоги, тривоги високого рівня та індивідуальної несправності насоса (для проводового телеметричного підключення); RS485 Modbus RTU як стандарт для локальної інтеграції SCADA або RTU; і додатковий хмарний шлюз 4G для прямого віддаленого доступу через веб-браузер або програму для смартфона з будильниками push-повідомлень.

Q6: Чи може панель працювати на резервному генераторі?

так Послідовність насосів на панелі та пристрої плавного пуску або пускачі зі зірки на трикутник обмежують пусковий струм, дозволяючи генератору запускати насоси в межах своєї потужності. Додатковий вхідний сигнал генератора може зменшити кількість насосів, яким дозволено працювати одночасно при резервному живленні, запобігаючи перевантаженню генератора.

Q7: Яке технічне обслуговування потребує панель?

Щомісячна візуальна перевірка ущільнювачів дверей, вентиляційних фільтрів, внутрішнього стану. Щоквартальна перевірка наконечників живлення та стану контакторів. Щорічне функціональне тестування входів рівня, сигналізації високого рівня, логіки чергування та пристроїв безпеки. Заходи захисту панелі від корозії повинні перевірятися щорічно в агресивних середовищах. Контактори є основним обслуговуваним елементом, інтервали заміни яких залежать від частоти циклів насоса.

Регіональна каналізаційна мережа — Модернізація керування нагнітальною станцією

Фон

Регіональне водне управління Сполученого Королівства керувало понад 40 каналізаційними насосними станціями в сільських і приміських районах, збираючи стічні води з невеликих громад і перекачуючи їх до централізованих очисних споруд. Багатьом станціям було від 15 до 25 років із застарілими панелями керування, які використовували базову логіку реле з поплавковим перемикачем. Органи влади зіткнулися зі зростанням витрат на виклик у разі блокування та поломки насосів, відсутністю видимості стану станції між запланованими перевірками та зростаючими труднощами з пошуком запасних частин.

Виклик

Існуючі панелі на основі реле не забезпечували дистанційного моніторингу, виявлення блокування насоса та автоматичного перемикання — кожна станція працювала з одним насосом із ручним режимом очікування, що вимагало фізичного візиту для перемикання. Блокування робочого насоса залишалися непоміченими, поки резервний насос також не попередив, що призводило до екстрених викликів і випадкових розливів стічних вод. Станції були розташовані на 1500 квадратних кілометрах, що робило реактивне технічне обслуговування повільним і дорогим.

Коли влада планувала модернізацію системи управління, нові панелі повинні були встановлюватися в існуючі наземні кіоски без цивільних модифікацій, взаємодіяти як з існуючими поплавковими вимикачами, так і з новими ультразвуковими датчиками рівня, а також підтримувати зв’язок через існуючу телеметричну мережу влади — поєднання УВЧ-радіо та GPRS, що вимагало простих виходів тривоги сухих контактів разом із даними Modbus. Специфікація також вимагала автоматичного чергування, виявлення закупорки та контролю протікання ущільнення.

Чому саме панель керування насосом для очищення води?

Розроблене на заводі панельне рішення відповідає всім вимогам в одному пакеті. Панелі були побудовані відповідно до точних монтажних розмірів задніх панелей кіоску, уникаючи будь-яких структурних робіт. Контролер приймав як існуючі входи поплавкового вимикача, так і нові ультразвукові сигнали 4–20 мА, що дозволяло поступово оновлювати станції.

Виявлення блокування насоса виявилося вирішальним. Ранні випробування на трьох станціях показали, що багато сигналів про блокування насправді були періодичними проблемами, які усувалися самі собою — автоматична послідовність повторних спроб панелі вирішила їх без втручання оператора. Тривогу викликали лише постійні блокування. Моніторинг протікання ущільнення виявив проникнення вологи в два насоси під час введення в експлуатацію, що дозволило провести попереджувальну заміну підшипників перед тим, як насоси були введені в регулярну експлуатацію.

Виходи сигналів тривоги були налаштовані для прямого зв’язку з існуючими УВЧ телеметричними станціями. У поєднанні з даними Modbus, доступними команді SCADA, орган отримав як просте повідомлення про несправності, так і детальну аналітику станції.

Розгортання

Сорок збірних панелей, сконфігурованих для подвійних насосних станцій (від 1,5 кВт до 15 кВт), були виготовлені та випробувані протягом чотирьох місяців і встановлені електричною командою органу відповідно до стандартної процедури введення в експлуатацію. Панелі включали пристрої плавного пуску на насосах потужністю 7,5 кВт і вище, вхідні дані моніторингу протікання ущільнень і температури підшипників, логіку виявлення засмічення, а також сумісність із поплавковим і ультразвуковим рівнями. Під час поетапного впровадження шість станцій оновлювалися на місяць, а вся мережа була завершена менш ніж за вісім місяців.

Результати

●  Число аварійних викликів насосів зменшилося приблизно на 60% протягом першого року завдяки автоматичному реверсу та повторним спробам, усуненню незначних завалів і ранньому попередженню від моніторингу протікання ущільнення, що дозволяє проводити планове технічне обслуговування.

●  На більшості станцій вперше на більшості станцій збалансовано години роботи робочих і резервних насосів, подовжуючи інтервали обслуговування механічних ущільнень і підшипників.

●  Команда SCADA отримала можливість бачити в режимі реального часу рівні колодця, стан насоса та години роботи на всіх 40 станціях, замінивши попередню залежність від щотижневих фізичних перевірок.

●  Оператори повідомили, що стандартизоване розташування панелей на всіх станціях значно спростило пошук несправностей, оскільки кожен технік точно знав, де розташований кожен компонент і термінал.

●  Відтоді органи влади прийняли ту саму специфікацію панелі для ще 15 станцій у програмі розширення мережі.
