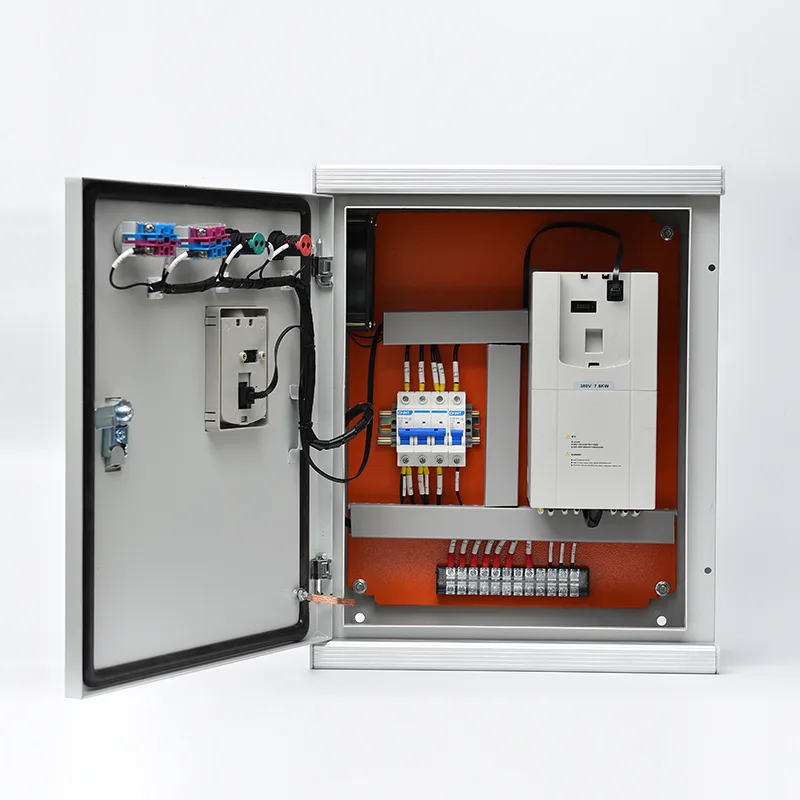

Панель керування VFD

Розміщений у спеціально сконструйованому корпусі з класом захисту від IP42 до IP65, ця шафа інтегрує блок приводу змінної частоти з усією необхідною інфраструктурою живлення та керування: ізоляцією вхідної мережі, реакторами лінії та навантаження для пом’якшення гармонік і захисту кабелю двигуна, вхідним запобіжником або захистом автоматичного вимикача, вихідним фільтром dV/dt або фільтром синусоїди, якщо потрібно, і повнофункціональним набором захисту двигуна. Номінальна потужність варіюється від 0,75 кВт до понад 630 кВт у стандартних класах напруги (380 В, 400 В, 480 В, 690 В). Сам VFD — це високопродуктивний привід із векторним керуванням, який забезпечує повний крутний момент на нульовій швидкості, з автоматичною оптимізацією енергії та вбудованим ПІД-контролером для регулювання тиску, витрати або температури. Встановлена ​​на дверях клавіатура HMI або сенсорний екран забезпечує локальне керування, доступ до параметрів та діагностичну інформацію, тоді як комунікаційні порти Modbus RTU/TCP, Profibus, Profinet або Ethernet/IP забезпечують дистанційне спостереження та інтеграцію в системи автоматизації підприємства. Варіант ручного байпасу — за допомогою контакторів або вбудованого перемикача — дозволяє працювати двигуну безпосередньо від джерела живлення для підтримки безперервності процесу під час обслуговування приводу. Комплексні функції захисту охоплюють коротке замикання, перевантаження, перенапругу, знижену напругу, втрату фази, замикання на землю, зупинку двигуна та перегрівання, причому всі події відключення реєструються для аналізу технічного обслуговування.

Застосування продукту

Скрізь, де обладнання з моторним приводом отримує переваги від контролю швидкості, енергоефективності та плавного запуску, панель керування VFD забезпечує повне готове рішення приводу для промислових та інфраструктурних застосувань.

Водопровідні та каналізаційні насосні станції

Муніципальні водопровідні та очисні споруди працюють з великими насосами зі змінним попитом протягом дня. Панель керування VFD, яка керує свердловинним, допоміжним або перекачувальним насосом, регулює швидкість двигуна, щоб підтримувати постійний тиск або потік води без дроселюючих клапанів — зазвичай досягаючи від 20% до 40% економії енергії порівняно з фіксованою швидкістю прямої роботи. Можливість плавного пуску усуває гідроудар у довгих трубопроводах і зменшує механічне навантаження на робочі колеса насоса, вали та муфти. У системах очищення стічних вод автоматичне підвищення запобігає переповненню надходжень під час пікових надходжень у вологу погоду. Конфігурації, готові до резервування, дозволяють перемикати між робочим і резервним насосом.

Промислові вентилятори та повітродувки

Великі відцентрові та осьові вентилятори на електростанціях, цементних заводах, шахтах і виробничих підприємствах є ідеальними кандидатами для частотно-частотних приводів. Шафа забезпечує точне керування повітряним потоком для повітря для горіння, вихлопу, видалення пилу або технологічного охолодження без втрат на дроселювання впускної лопатки чи заслінки. Частотно-регулююче регулювання частотно-регулювальних вентиляторів у котлах і печах забезпечує значну економію енергії, зберігаючи при цьому оптимальне співвідношення повітря та палива. Вентилятори димовидалення та тунельної вентиляції мають переваги від функції блокування пожежної шафи, що дозволяє аварійну роботу прямо в мережі незалежно від стану VFD.

Компресори та холодильні системи

Гвинтові, поршневі та відцентрові компресори в промислових холодильних установках, системах розділення повітря та технологічному газі працюють найбільш ефективно при частковому навантаженні за умови регулювання швидкості. Панель керування VFD регулює швидкість двигуна компресора відповідно до змінного охолодження або потреби процесу, підтримуючи точний тиск всмоктування чи нагнітання, уникаючи втрат енергії під час циклічного навантаження/розвантаження. Інтегроване ПІД-регулювання зі зворотним зв'язком датчика тиску забезпечує чітке регулювання, а керування рампою прискорення обмежує стрибок пускового струму в електричній системі установки.

Конвеєри, дробарки та транспортування матеріалів

Гірничі конвеєри, дробарки заповнювачів і системи транспортування сипучих матеріалів вимагають високого стартового крутного моменту та контрольованого прискорення, щоб запобігти прослизанню стрічки, механічному удару та розсипанню матеріалу. Панель керування VFD забезпечує повний крутний момент із нульової швидкості за допомогою програмованих рамп прискорення, захищаючи коробки передач, муфти та з’єднання пасів. У дробарках функція обмеження струму VFD і захист від зупинки захищають двигун від умов перевантаження застряглим матеріалом.

Системи опалення та кондиціонування води

Системи опалення, вентиляції, вентиляції та кондиціонування на центральному заводі з кількома холодильними установками, градирнями та циркуляційними насосами використовують його для модуляції потоку залежно від навантаження будівлі. Насоси вторинної охолодженої води, що реагують на різницю тиску, регулювання швидкості вентилятора градирні для оптимальної температури води в конденсаторі та модуляція водяного насоса конденсатора – все це отримує переваги від вбудованого в шафу керування VFD із підключенням BMS через BACnet або Modbus.

Іригація та сільськогосподарські насоси

Для великомасштабних центропровідних, крапельних і заливних систем поливу потрібна змінна швидкість подачі води протягом вегетаційного періоду. Панель VFD на насосній станції дозволяє оператору вибирати швидкість потоку за допомогою простого потенціометра, HMI або дистанційного телеметричного сигналу, точно узгоджуючи потужність насоса з потребою у воді для культури та наявним розподілом води.

Технічне глибоке занурення

Кабінет VFD інтегрує частотно-регульований привод з усіма підсистемами керування живленням, захистом і контролем, забезпечуючи повне рішення для запуску двигуна та керування швидкістю в одному, попередньо протестованому корпусі.

Основний шлях живлення та захист ланцюга

Вхідне трифазне живлення підключається до головного ізолятора або автоматичного вимикача в литому корпусі, розрахованого на струм повного навантаження шафи плюс втрати приводу. Вхідний запобіжник забезпечує напівпровідниковий захист (aR) для каскаду випрямляча VFD з координацією I²t, що забезпечує згасання запобіжника до пошкодження діода під час внутрішніх несправностей. Лінійний реактор або дросель ланцюга постійного струму входять у стандартну комплектацію для зменшення гармонійних спотворень вхідного струму та захисту конденсаторів шини постійного струму приводу від стрибків напруги на стороні живлення. Для установок зі значним фоновим гармонійним спотворенням або вимогами до підключення до мережі можна вибрати пасивний фільтр гармонік або активний вихідний випрямляч.

Технологія VFD Drive

Серцем корпусу є високопродуктивний VFD з векторним керуванням, який використовує силові модулі IGBT шостого покоління та високошвидкісне ядро ​​керування DSP або FPGA. Доступні режими векторного керування з відкритим і замкнутим контуром — відкритий для стандартного насоса та вентилятора, замкнутий із зворотним зв’язком кодера для застосувань із високим крутним моментом і низькою швидкістю, таких як екструдери чи підйомники. Привід видає широтно-імпульсну форму хвилі з автоматично оптимізованою частотою перемикання, збалансованою між акустичним шумом двигуна та втратами приводу. Ключові особливості приводу:

● Автоматичне підвищення крутного моменту та компенсація ковзання для стабільної роботи на низьких швидкостях

●  Можливість швидкого старту, щоб уловити двигун, що рухається накатом, без спотикання

●  Програмовані частоти пропуску, щоб уникнути механічного резонансу

●  Інтегрований ПІД-регулятор із змінним значенням заданого значення, логікою сну/пробудження та двоканальним зворотним зв’язком для додатків з перекачуванням насосів

Вихідна фільтрація та захист двигуна

Залежно від відстані кабелю між корпусом і двигуном, вихідна фільтрація включена:

Фільтр dV/dt: обмежує час зростання напруги та пікову напругу на клемах двигуна для кабелів довжиною приблизно до 100–150 м

Синусоїдний фільтр: забезпечує майже синусоїдальну форму сигналу для кабелів довжиною понад 150 м і для занурювальних насосів, де ізоляція обмотки двигуна чутлива до напруги

За потреби вбудовані вихідні контактори для вибору робочого/резервного двигуна. Функції захисту двигуна — теплове перевантаження, втрата фази, дисбаланс струму, виявлення зупинки, недовантаження (сухий хід) і замикання на землю — працюють безперервно в програмному забезпеченні приводу та доповнюються зовнішніми реле перевантаження, якщо це вказано.

Конфігурація байпасу та безперервність процесу

Схема ручного байпасу — побудована з контакторами з номінальним навантаженням або механічно зблокованим перемикачем — дозволяє запускати двигун безпосередньо від джерела живлення, у той час як VFD ізольований для обслуговування. Байпас призначений для перемикання без навантаження: двигун необхідно зупинити перед перемиканням між режимами VFD і байпас. Вбудоване електричне та механічне блокування запобігає випадковій зворотній подачі живлення від мережі на вихідні клеми приводу, що може призвести до катастрофічного пошкодження. Додаткова конфігурація автоматичного байпасу використовує програмоване логічне реле або невеликий ПЛК для керування плавним перемиканням приводу на мережу під час відключення VFD, підтримуючи безперервність процесу в критичних додатках.

Багатомоторні та синхронізовані конфігурації

Для додатків, де кілька двигунів повинні використовувати один привід (послідовний режим роботи), шафа містить вихідні контактори для кожного двигуна з логікою послідовності на основі ПЛК. Для додатків з декількома двигунами, які вимагають синхронізації швидкості — наприклад, подвійні конвеєри або конденсатори з повітряним охолодженням із кількома вентиляторами — окремі вихідні інвертори керуються від загальної шини постійного струму або синхронізуються через високошвидкісний зв’язок між приводами, з головним/підлеглим контролем швидкості та крутного моменту.

Інтерфейс керування, зв’язок та HMI

Інтерфейс оператора, встановлений на дверях, забезпечує локальний пуск/зупинку, задання швидкості (через потенціометр або введення з клавіатури), вибір режиму (VFD/Bypass/Off) та індикацію стану системи. Графічний сенсорний екран HMI доступний для складних додатків з декількома двигунами або технологічними циклами, що відображає робочі параметри в реальному часі, дані тенденцій, журнали тривог і показники енергоспоживання.

Комунікаційні порти підтримують усі основні промислові протоколи: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP і BACnet. Привод надає повний набір даних — швидкість, струм, крутний момент, потужність, напруга шини постійного струму, температура, години роботи та споживання енергії — для диспетчерського SCADA, DCS або BMS. Приймаються дистанційні команди пуску/зупинки та задання швидкості, із тайм-аутами серцевого ритму та настроюваними резервними стратегіями у разі втрати зв’язку.

Дизайн корпусу та середовища

Підлогова шафа виготовлена ​​з оцинкованого або нержавіючого сталевого листа товщиною від 1,5 до 2,0 мм, звареного безперервним способом і покритого порошковою фарбою. Ступінь захисту від IP42 до IP65 для умов експлуатації костюма:

●  IP42/IP43: внутрішні електричні приміщення та центри керування двигунами

●  IP54/IP55: запилене промислове середовище, насосні станції та напіввідкриті місця

●  IP65: зовнішня установка з дощем і пилом

Управління тепловим режимом використовує розраховану комбінацію природної конвекції, відфільтрованої примусової вентиляції з вентиляторами з регульованою температурою, а в установках з високою потужністю або високим навколишнім середовищем – теплообмінники повітря-повітря або блоки кондиціонування повітря. Підвищення внутрішньої температури шафи перевіряється шляхом розрахунку відносно максимальної робочої температури виробника VFD, як правило, від 40 °C до 50 °C навколишнього середовища залежно від зниження номінальних характеристик.

Тестування та сертифікація

Кожна шафа VFD проходить певне заводське приймальне випробування: безперервність ланцюга живлення та опір ізоляції, завантаження параметрів VFD та перевірка відповідно до затвердженого графіка параметрів, проводка керування «точка-точка», функціональне моделювання запуску/зупинки, керування швидкістю, перемикання через байпас (якщо встановлено) та перевірка блокування безпеки. Надається повна документація FAT. Шафа розроблена та виготовлена ​​відповідно до IEC 61439-1/2, усі компоненти мають маркування CE та сертифікацію UL, де це необхідно.

Часті запитання

Q1: Яка різниця між покупкою VFD і панелі керування VFD?

Автономний VFD потребує додаткових компонентів для повної установки: переднього вимикача або запобіжників, мережевих і навантажувальних реакторів, вихідних фільтрів для довгих кабелів, байпасного контуру, якщо необхідна безперервність процесу під час обслуговування приводу, і корпусу з тепловим керуванням. Панель керування VFD об’єднує все це — попередньо сконструйоване, підключене та перевірене — в єдину збірку. Це усуває невідомі конструкції на місці, скорочує час встановлення та забезпечує єдину гарантію на всю систему моторного приводу.

Q2: Які параметри потужності та напруги доступні?

Стандартні конфігурації охоплюють трифазне джерело живлення від 0,75 кВт до 630 кВт на 380 В, 400 В, 480 В і 690 В. Вищі показники потужності доступні за запитом. Кожна шафа створена відповідно до конкретних даних із паспортної таблички двигуна, які ви надаєте — потужність, напруга, струм повного навантаження та навантаження.

Q3: Як далеко може пролягати кабель двигуна між корпусом і двигуном?

Обмеження довжини кабелю залежать від встановленого вихідного фільтра. Без фільтрації виробник VFD зазвичай обмежує довжину кабелю до 50 м. Фільтр dV/dt розширює це приблизно до 150 м. Синусний фільтр дозволяє прокладати кабель понад 300 м і наполегливо рекомендується для занурювальних насосів і двигунів із невідомою або застарілою ізоляцією обмотки. Ми підберемо відповідний вихідний фільтр на основі ваших даних про установку.

Q4: Чи може шафа керувати кількома двигунами?

Так, у кількох конфігураціях: послідовний режим роботи (один VFD, кілька двигунів, лише один працює одночасно з вихідними контакторами, що вибирають активний двигун), синхронний багатомоторний (кілька VFD в одній шафі, що спільно використовують шину постійного струму або обмінюються даними для узгодження швидкості ведучого/підпорядкованого), або незалежне керування (кілька незалежних VFD в одній більшій шафі). Розкажіть нам про свою програму, і ми розробимо правильну топологію.

Q5: Як панель керування VFD інтегрується з SCADA або DCS моєї установки?

Комунікаційний порт VFD — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP або BACnet — підключається безпосередньо до вашої системи диспетчеризації. Доступні всі робочі дані, сигналізація, діагностика. Підтримується двостороннє керування (дистанційний запуск/зупинка, контрольна швидкість) із настроюваною поведінкою при втраті зв’язку для забезпечення безпечної роботи в разі збою мережі.

Q7: Яке обслуговування потребує шафа?

Регулярне технічне обслуговування просте: піврічне очищення або заміна вентиляційних фільтрів, щорічна термографічна перевірка наконечників живлення та щорічне функціональне випробування байпасного контуру та блокувань безпеки. Сам VFD має визначений термін служби конденсаторів ланцюга постійного струму та вентиляторів охолодження — зазвичай від 5 до 10 років залежно від умов експлуатації — і це замінні компоненти. Повні графіки технічного обслуговування задокументовані в посібнику з експлуатації.

Q8: Чи може шафа працювати в запиленому або високотемпературному середовищі?

так Ступінь захисту корпусу та стратегія управління температурою вибираються залежно від умов вашої ділянки. Для запилених середовищ вказано IP55 або IP65 із впускними фільтрами тонкої фільтрації. За температури навколишнього середовища вище 40°C зниження номінальних характеристик VFD, кондиціонер у шафі або теплообмінники повітря-вода забезпечують безпечні внутрішні умови. Ми оцінимо дані вашого сайту на етапі проектування та запропонуємо відповідний екологічний захист.

M5 Customer Spotlight

Програма модернізації обласного водоканалу – насосної станції

Фон

Регіональне підприємство водопостачання в Південній Америці експлуатувало понад 60 свердловинних і підвищувальних насосних станцій у своїй розподільчій мережі, обслуговуючи приблизно два мільйони населення. Багато насосних станцій були десятиліттями тому, що використовували фіксовані швидкісні прямі пускачі з дроселювальними клапанами для регулювання потоку. Підприємство зіткнулося зі зростанням витрат на електроенергію, частими поломками насосів і трубопроводів через гідроудари та механічні навантаження, а також зі зростаючими труднощами з постачанням запасних частин для застарілого обладнання керування.

Виклик

Комунальне підприємство вирішило модернізувати свої насосні станції з частотно-регулюючим приводом у рамках поетапної програми, націленої насамперед на 20 найбільших станцій. Кожна станція мала подібний профіль: два-чотири робочих/резервних насосних комплекти (від 45 до 200 кВт), довгі кабелі двигуна (часто понад 150 м до занурювальних свердловинних насосів), запилене напіввідкрите середовище у віддалених місцях та обмежена електрична підтримка на місці для обслуговування складної системи.

Конкретні обмеження включали:

●  Рішення частотно-частотного приводу повинно було підключати довгі кабелі до занурювальних насосів без погіршення ізоляції обмотки двигуна

●  Ручний байпас був обов’язковим для підтримки водопостачання під час обслуговування VFD, оскільки багато станцій не мали резервування резервного насоса

●  Можливість віддаленого моніторингу була важливою для скорочення дорогих відвідувань сайту

●  Електромонтаж повинен був бути виконаний місцевими підрядниками з мінімальним досвідом введення VFD в експлуатацію

Чому варто вибрати наші панелі керування VFD?

Після оцінки модернізації частотно-регулюючого приводу на основі компонентів та інтегрованої панелі керування VFD компанія обрала підхід до шафи. Переваги були очевидні:

●  Кожна шафа була сконструйована на заводі з вихідними синусоїдними фільтрами, узгодженими з конкретною довжиною кабелю та типом ізоляції двигуна, що усуває будь-який ризик пошкодження обмотки двигуна стрибками напруги відбитої хвилі

●  Інтегрована схема ручного байпасу, попередньо підключена та протестована, дала комунальному підприємству впевненість у тому, що подача води триватиме під час будь-якого обслуговування VFD

●  Встановлений на дверях HMI і повністю параметризований VFD були завантажені на заводі з даними кривої насоса, налаштуваннями ПІД-контролю тиску та стандартними пороговими значеннями захисту, що дозволило місцевим підрядникам вводити в експлуатацію кожну шафу, просто підключивши джерело живлення, двигун насоса та датчик тиску.

●  Модулі віддаленого моніторингу GPRS/4G у кожній шафі передають робочі дані — потік, тиск, енергоспоживання, години роботи, статус сигналізації — безпосередньо на центральну платформу SCADA підприємства.

Корпуси з класом захисту IP55 із впускними отворами для тонкої фільтрації та сонцезахисними навісами підходять для запилених, відкритих середовищ насосних станцій

Розгортання

Було виготовлено двадцять шаф VFD (від 45 кВт до 200 кВт), кожна з яких мала вихідний синусовий фільтр, ручний байпас, корпус IP55, дистанційну телеметрію GPRS і попередньо налаштований ПІД-контроль тиску. Шафи були доставлені в комплекті, випробувані на заводі. Місцеві електропідрядники встановили та ввели в експлуатацію шафи послідовно протягом 10-місячної програми. Для перших трьох станцій інженери виробника забезпечили дистанційну підтримку введення в експлуатацію через відеозв’язок; наступні станції були введені в експлуатацію самостійно місцевими командами за стандартизованою документацією.

Результати

Споживання енергії на 20 модернізованих станціях зменшилося в середньому на 32% порівняно з попередньою роботою дросельного клапана, завдяки тому, що VFD точно узгоджує швидкість насоса з вимогами системи.

Витрати на технічне обслуговування насосів і трубопроводів значно знизилися: випадки гідроудару були усунені, а термін служби підшипників насоса та ущільнення подовжено завдяки плавному пуску.

На 20 станціях з кабелями довжиною до 250 м не було жодного збою ізоляції двигуна, що підтверджує специфікацію синусового фільтра.

Центральна операційна група комунального підприємства тепер контролює всі 20 станцій з єдиної інформаційної панелі SCADA, отримуючи автоматичні SMS-повідомлення про будь-яке спрацьовування насоса або відхилення тиску, що зменшує реактивні відвідування об’єктів на понад 60%.

Успіх першого етапу змусив комунальне підприємство поширити програму на решту 40 насосних станцій, стандартизуючи ту саму специфікацію VFD Cabinet і забезпечивши єдине навчання технічного обслуговування та інвентаризацію запасних частин по всій мережі.
