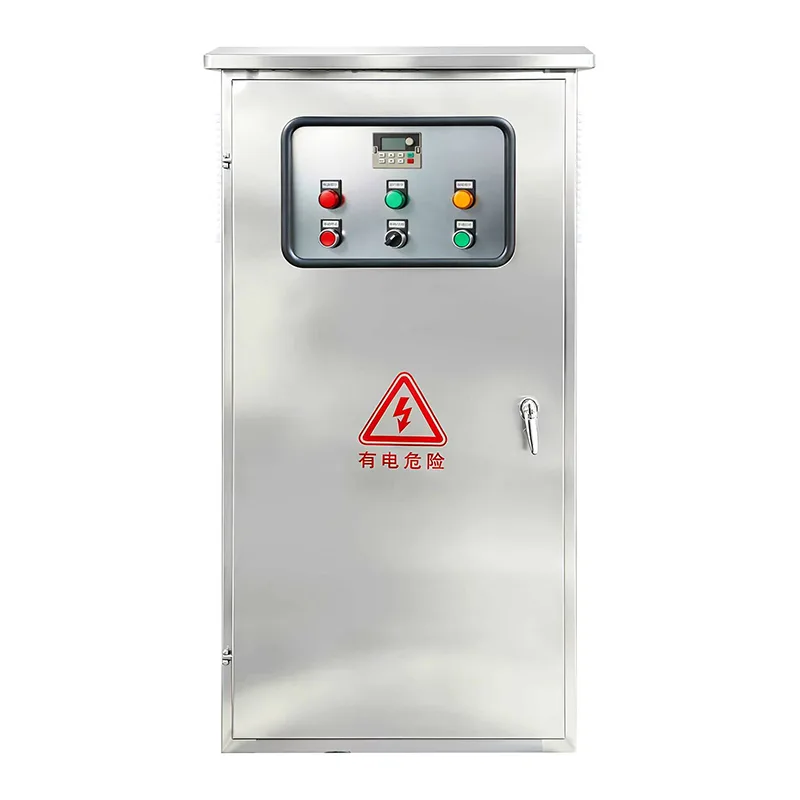

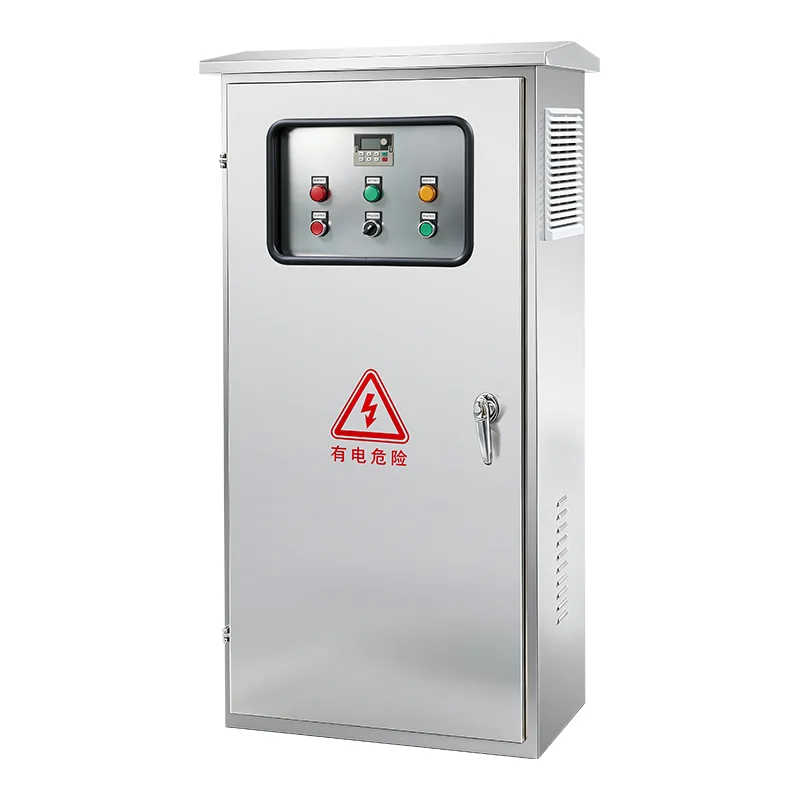

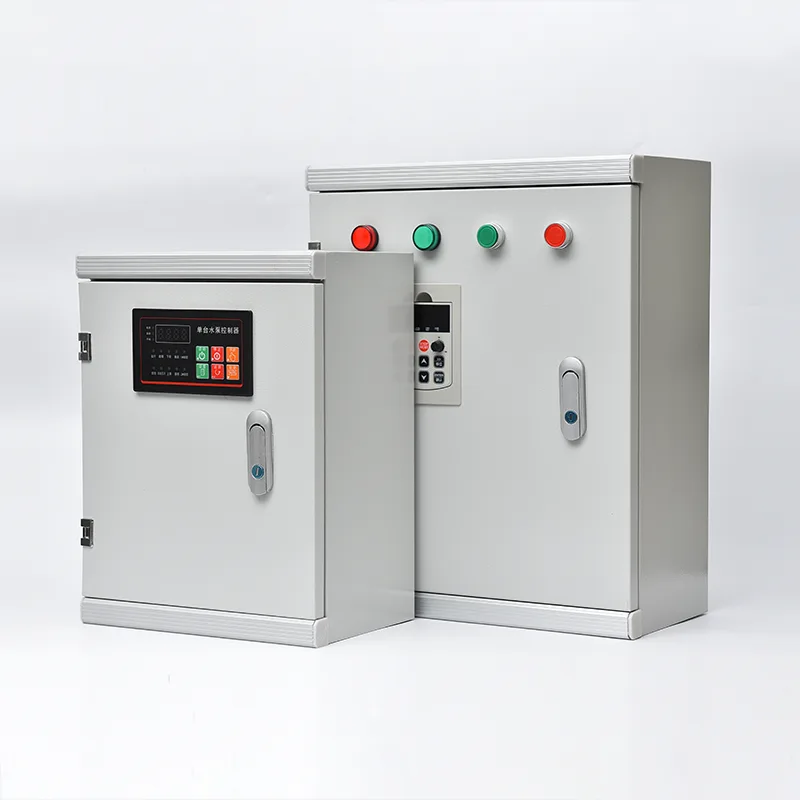

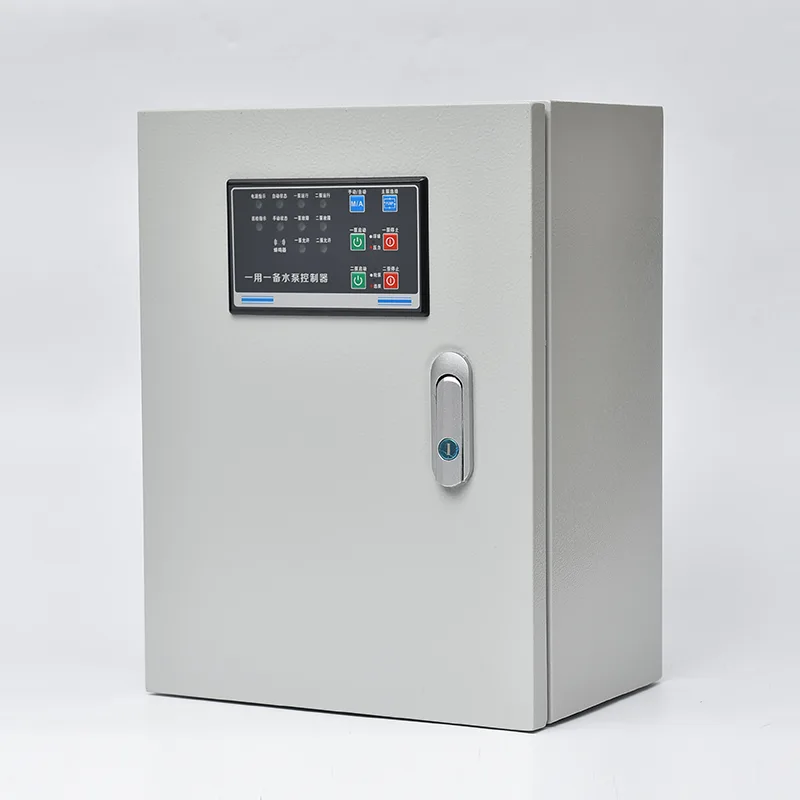

Промислова шафа керування

Контролер доступний у конфігураціях для пожежних насосів з електродвигуном (повна напруга, зірочка-трикутник, автотрансформатор, плавний пуск і пуск із частковою обмоткою) і пожежних насосів з дизельним двигуном (з подвійними зарядними пристроями для акумуляторів, керуванням електромагнітом палива та схемами моніторингу двигуна). Номінальна потужність становить від 5 до 400 к.с. при трифазному напрузі 208–600 В. Автоматичний запуск ініціюється падінням тиску в колекторі системи, яке визначається датчиком тиску або реле тиску, або дистанційними сигналами від дренчерних клапанів, панелей пожежної сигналізації або станцій ручного витягування. Після запуску насос працює до тих пір, поки всі причини запуску не будуть усунені, і насос не буде зупинено вручну або автоматично з таймером мінімальної роботи, що запобігає коротким циклам. Інтегровані тривоги охоплюють збій фази, зміну фази, перевантаження двигуна, несправність запуску насоса, низький тиск і контролер не в автоматичному режимі, з релейними виходами без напруги для дистанційного керування будівлею або підключення системи пожежної сигналізації. Інтерфейс оператора на базі мікропроцесора відображає тиск у системі, трифазну напругу та струм, стан тривоги та історію подій із тижневим тестовим таймером, який автоматично запускає насос за запрограмованим графіком для перевірки готовності системи. Корпус виготовлено з товстої сталі з червоним порошковим покриттям, має мінімальний рейтинг NEMA типу 2 (IEC IP31), з додатковими стандартами NEMA 3R, 4, 4X (IP65) для зовнішніх і корозійних середовищ. Вбудований автоматичний перемикач для резервного генератора доступний додатково. Контролер внесено до списку UL відповідно до UL 218, схвалено FM відповідно до класу 1321/1323 і має маркування CE, із повним заводським приймальним випробуванням, проведеним для кожного пристрою перед відправленням.

Ідеальні програми

Там, де системи протипожежного захисту вимагають гарантованого, сумісного з правилами керування насосом, яке працює без збоїв у надзвичайних ситуаціях, промислова шафа управління забезпечує сертифіковану систему запуску, моніторингу та захисту.

Комерційні висотні та офісні будівлі

Офісні вежі, готелі та висотні багатоповерхові будинки залежать від автоматичної промислової шафи управління для підтримки тиску спринклерної системи на верхніх поверхах. Коли відкривається спринклерна головка, миттєво виявляється падіння тиску в системі, і контролер пожежного насоса запускає головний насос, щоб підтримувати потік води. Інтегровані виходи тривоги контролера підключаються до панелі пожежної сигналізації будівлі для централізованого моніторингу, тоді як тижневий тестовий таймер автоматично запускає насос для перевірки механічної готовності, не вимагаючи від персоналу об’єкта вручну запускати тест.

Промислові та виробничі підприємства

Фабрики, склади, хімічні заводи та електростанції представляють високе пожежне навантаження, де швидке гасіння є критичним. Контролери пожежних насосів у цих приміщеннях часто налаштовані зі зниженими пускачами напруги для обмеження пускового струму в електричних системах підприємства. Для об’єктів у небезпечних зонах контролер встановлюється віддалено від секретної зони з іскробезпечними входами дистанційного запуску. Корпуси контролерів розроблені відповідно до умов підприємства — від пилонепроникних для цементу та обробки деревини до стійких до корозії для хімічних середовищ.

Муніципальне водопостачання та громадська інфраструктура

Аеропорти, конференц-центри, лікарні, стадіони та урядові будівлі вимагають керування пожежним насосом, що відповідає вимогам коду та відповідає найвищим стандартам реєстрації та схвалення. Контролери, визначені для цих проектів у державному секторі, як правило, вимагають схвалення UL та FM із пакетами документації, включаючи однолінійні діаграми, сертифікати випробувань та посібники зі встановлення. Інтерфейс датчика тиску з безпаперовою реєстрацією тенденцій дозволяє пожежникам і страховим компаніям перевіряти готовність системи під час перевірок.

Нафтові, газові та нафтохімічні підприємства

Нафтопереробні заводи, резервуарні парки та морські платформи вимагають промислових шаф управління, розроблених відповідно до надзвичайних вимог до надійності середовищ високої небезпеки. Контролери часто налаштовані з двигунами дизельного двигуна, які підтримуються подвійними акумуляторними системами для можливості запуску з нуля. Корпуси відповідають вимогам NEMA 4X або IP66 щодо стійкості до сольових бризок, хімічної корозії та струменевого миття. Реєстратор подій і даних контролера забезпечує перевірку записів для відповідності нормативним вимогам, документуючи кожен запуск насоса, подію тиску та стан тривоги.

Складські та логістичні центри

Великі розподільчі центри, холодильні камери та стелажні склади покладаються на промислові шафи управління для забезпечення автоматичних спринклерних систем, які захищають дорогоцінні запаси. Враховуючи велику площу даху, кілька пожежних зон можуть бути захищені однією насосною станцією. Функція послідовної затримки запуску контролера запобігає одночасному запуску кількох насосів від одного джерела живлення, уникаючи падіння напруги.

Резервні системи дизельного двигуна

Там, де електропостачання є ненадійним, або якщо коди підприємства вимагають вторинного джерела живлення, промислова шафа керування з дизельним двигуном забезпечує повну автоматичну можливість запуску незалежно від мережі. Контролер підтримує подвійні зарядні батареї з незалежними інтелектуальними зарядними пристроями, які контролюють стан батареї та сповіщають операторів про погіршення роботи елементів. Щотижневі автоматичні випробування обох акумуляторів підтверджують готовність двигуна до запуску без втручання оператора.

Технічне глибоке занурення

Це типова панель керування, зібрана на заводі, розроблена для виявлення перепадів тиску, запуску драйвера пожежного насоса, моніторингу несправностей і сповіщення тривог — і все це всередині корпусу, сумісного з кодами, розробленого для середовищ пожежної насосної.

Послідовність автоматичного запуску

Контролер постійно контролює тиск у системі за допомогою датчика тиску або подвійних реле тиску, підключених до протипожежної магістралі. Коли тиск падає нижче заданого значення вмикання, яке регулюється на місці, контролер починає послідовність запуску. Для контролерів з електродвигуном контактор двигуна замикається, і насос розганяється до повної швидкості. Для контролерів, що керуються дизельними двигунами, схема керування подає живлення на паливний соленоїд, запускає цикл запуску двигуна стартера від батареї 1 і, якщо двигун не запускається протягом налаштованого періоду запуску, автоматично перемикається на батарею 2 для послідовних спроб запуску. Схема виявлення роботи — моніторинг вихідної частоти генератора на дизельних агрегатах або струму двигуна на електричних — підтверджує успішний запуск і припиняє цикл запуску.

Кілька початкових причин

Крім автоматичного виявлення падіння тиску, контролер приймає додаткові вхідні дані для комплексної системної інтеграції: дистанційний ручний запуск з пожежного командного центру або насосної станції, запуск дренчерного клапана з сухої труби або спрацьовування клапана попередньої дії, а також введення реле потоку або тестового таймера з окремою конфігурованою тривалістю роботи. В установках з декількома насосами таймер послідовного запуску поступово відкладає запуск насоса — насос 1 запускається негайно після падіння тиску, насос 2 через 5–10 секунд, насос 3 після додаткової затримки — запобігаючи одночасному пуску від кількох великих двигунів, які працюють від одного джерела живлення.

Захист двигуна та ланцюга

Для контролерів, що керуються електричними двигунами, вхідний ланцюг живлення ізольовано за допомогою комбінації ізолятора та автоматичного вимикача з номінальною характеристикою двигуна, механічно зблокованих і керованих однією рукояткою, встановленою ззовні. Двері корпусу відкриваються лише за допомогою інструменту, коли ручка знаходиться в положенні ON, що запобігає несанкціонованому доступу до струмопровідних частин. Ізолюючий вимикач розрахований на відключення повного навантаження двигуна. Номінальна стійкість до короткого замикання становить 100 000 A RMS симетрично при 480 В. Захист двигуна від перевантаження використовує електронні реле перевантаження з визначенням втрати фази, перевороту фази та дисбалансу струму. Для дизельних контролерів схеми захисту двигуна контролюють низький тиск масла, високу температуру охолоджуючої рідини, перевищення швидкості та неможливість запуску, при цьому всі умови сповіщаються на дисплеї контролера та через дистанційні виходи тривоги.

Мікропроцесорне управління та інтерфейс оператора

Логікою контролера керує мікропроцесорна плата керування, яка виконує послідовність запуску, контролює всі входи, реєструє події та керує виходами тривог. Встановлений на дверях інтерфейс оператора — текстовий РК-дисплей або кольоровий сенсорний екран — надає дані про тиск у системі, трифазну напругу та струм у режимі реального часу, стан тривоги з мітками часу та записами реєстратора даних, вибір режиму (автоматичний, ручний, тестовий, вимкнений) і програмування тижневого тестового таймера. Усі налаштування тиску та налаштування параметрів доступні без відкривання головних дверей корпусу, зберігаючи цілісність корпусу та дозволяючи проводити перевірку, не відкриваючи компоненти під напругою.

Функції сигналізації та оповіщення

Стандартні індикатори тривоги сигналізують: увімкнення живлення, збій системи, збій фази, зміна фази, насос працює, насос не запускається, перевантаження двигуна, низький тиск, блокування двигуна, локальний запуск, дистанційний запуск і дренчерний запуск. На корпусі встановлений звуковий сигналізатор. Безвольтні релейні контакти, що відповідають кожній тривозі, передбачені для дистанційного оповіщення через систему пожежної сигналізації будівлі або BMS. Якщо вбудований перемикач перемикання включено, додаткові індикатори охоплюють перемикач перемикання нормального режиму, перемикач перемикання аварійного режиму та аварійний ізолятор відкритий.

Корпус і оцінка навколишнього середовища

Корпус контролера виготовлено з товстої сталі з червоним порошковим покриттям пожежної помпи. Мінімальний рейтинг NFPA 20 §10.3.3.1 – NEMA типу 2 (IEC IP31), захист від крапель, підходить для внутрішніх бюветів. Для насосних приміщень, які піддаються розбризкуванню води через витік ущільнення насоса або розрядження пожежної спринклерної системи, призначені водонепроникні корпуси NEMA типу 3R (IP51) або NEMA типу 4 (IP65). Для зовнішньої установки або корозійних середовищ доступні корпуси з нержавіючої сталі NEMA типу 4X. Корпус стандартно встановлюється на підлогу, а для контролерів жокейних насосів доступні конфігурації настінного кріплення.

Вбудований автоматичний перемикач

Додатковий інтегрований на заводі автоматичний перемикач забезпечує подвійне джерело живлення для пожежного насоса. АВР підключається як до звичайного електромережі (Джерело 1), так і до джерела резервного генератора (Джерело 2). У разі втрати нормального живлення або коли напруга чи частота виходять за межі попередньо встановлених порогів, АВР автоматично запускає генератор і передає навантаження пожежного насоса на аварійне джерело. Коли нормальне живлення відновлюється, АВР повертається до нормального джерела та ініціює охолодження та вимикання генератора. Механізм перемикання передачі механічно заблокований, щоб запобігти одночасному підключенню обох джерел. Усі стани АВР і тривоги відображаються на загальному інтерфейсі оператора та передаються через релейні виходи.

Щотижневий тест і реєстрація даних

Вбудований щотижневий тестовий таймер автоматично запускає пожежний насос у запрограмований користувачем день, час і тривалість роботи — усуваючи необхідність ручного тестування на відповідність NFPA 25. Реєстратор подій і даних записує тиск у системі з плином часу, разом із усіма подіями запуску, виникненням тривоги та змінами режиму з відміткою часу. Дані можуть бути завантажені на ПК через RS232, RS485 або USB для аналізу та звітності до відповідних органів. Цей безпаперовий запис тиску усуває проблеми з обслуговуванням і надійністю, пов’язані з механічними самописцями.

Заводські випробування та сертифікація

Кожна шафа управління проходить повне заводське приймальне випробування перед відправленням: опір ізоляції, перевірка проводки «точка-точка», функціональне тестування послідовності автоматичного запуску (датчик тиску та входи перемикача), усіх ланцюгів тривоги та оповіщення, ручного та тестового режимів, тижневого тестового таймера та, якщо встановлено, автоматичного перемикача. Контролер внесено до списку UL відповідно до UL 218, схвалено FM відповідно до класу 1321/1323, сертифіковано CSA, де зазначено, і має маркування CE. До кожного блоку додається повний пакет документації.

Часті запитання

Q1: Яким стандартам відповідає ця промислова шафа управління?

Контролер розроблений і відповідає UL 218 (стандарт для промислової шафи управління), FM Approved Class 1321/1323 і відповідає останньому виданні NFPA 20. Маркування CE і сертифікація CSA доступні залежно від цільового ринку. Кожен контролер зібраний на заводі, підключений і протестований як повний блок перед відправкою, як того вимагає NFPA 20.

Q2: Якими типами пожежних насосів може керувати цей контролер?

Контролер доступний у двох основних конфігураціях: контролери з приводом від електродвигуна для асинхронних двигунів з короткозамкненим ротором від 5 до 400 к.с. при трифазному напрузі 208–600 В і контролери з приводом від дизельного двигуна з інтегрованими подвійними зарядними пристроями для акумуляторів і схемами моніторингу двигуна. Електричні контролери підтримують методи запуску повної напруги, зірки-трикутника (відкритий і закритий перехід), автотрансформатора, первинного резистора, часткової обмотки та плавного пуску.

Q3: Як працює послідовність автоматичного запуску?

Контролер постійно контролює тиск у системі за допомогою датчика тиску. Коли тиск падає нижче порога вмикання, який регулюється на місці, контролер починає послідовність запуску. Регульований таймер роботи запобігає короткому циклу. Насос продовжує працювати, доки всі причини запуску не будуть усунені та не розпочнеться ручна або автоматична зупинка. У випадку дизельних контролерів, контролер запускається від батареї 1, і якщо двигун не запускається, він чергується з батареєю 2 для послідовних спроб.

Q4: Чи може контролер запускатися за сигналами, відмінними від перепаду тиску?

так Дистанційний ручний запуск за допомогою кнопки або панелі пожежної сигналізації, запуск дренчерного клапана з сухої труби або активації клапана попередньої дії та тижневий тестовий таймер — усе це стандартні вхідні дані для запуску. Для кожного входу можна налаштувати власну тривалість виконання та рівень пріоритету. В установках з декількома насосами таймер послідовного запуску зміщує запуски насоса, щоб уникнути одночасного кидка двигуна.

Q5: Які тривоги надаються та як вони передаються зовні?

Стандартні візуальні та звукові сигнали тривоги охоплюють: увімкнення живлення, збій системи, збій фази, зміна фази, насос працює, насос не запускається, перевантаження двигуна, низький тиск, блокування двигуна, локальний запуск, дистанційний запуск і дренчерний запуск. Кожна сигналізація має відповідний вихід без напруги реле для підключення до системи пожежної сигналізації будівлі або BMS. На дверцятах шафи встановлений звуковий сигналізатор.

Q6: Який мінімальний рейтинг корпусу необхідний і які рейтинги доступні?

Відповідно до NFPA 20, мінімальний рейтинг корпусу – NEMA типу 2 (IEC IP31) із захистом від крапель. Це стандарт. Для бюветів, які піддаються впливу бризок води або розташованих на відкритому повітрі, доступні корпуси NEMA типу 3R (IP51), типу 4 (IP65) і типу 4X (IP66, нержавіюча сталь).

Q7: Чи входить автоматичний перемикач?

Вбудований автоматичний перемикач перемикання доступний на заводі-виробнику в корпус контролера. Він автоматично перемикається на резервне джерело живлення від генератора після втрати нормального живлення та знову перемикається після відновлення. АВР спільно використовує інтерфейс оператора контролера та вихідні сигнали реле. Як альтернатива, контролер може постачатися без АВР, якщо перемикач перемикання встановлено окремо на вході.

Q8: Як налаштована функція щотижневого тестування?

Вбудований тижневий тестовий таймер дозволяє програмувати день, час і тривалість тесту. Після запланованого часу контролер автоматично запускає насос у запрограмований час, працює протягом встановленого часу, а потім зупиняється. Перевірку можна налаштувати щотижня, раз на два тижні або щомісяця. Усі тестові запуски реєструються в журналі подій із зазначенням дати, часу та тривалості.

Q9: Який рейтинг стійкості до короткого замикання?

Контролер має рейтинг стійкості до короткого замикання 100 000 A RMS симетрично при 480 В (25 000 A при 600 В). Цей високий рейтинг стійкості гарантує, що контролер може безпечно керувати умовами несправності джерела живлення без структурних або електричних пошкоджень, що є критичним для пристрою безпеки життя, який повинен залишатися в робочому стані під час пожежі.

Значне розширення терміналу аеропорту

Фон

Великий міжнародний аеропорт на Близькому Сході розпочав масштабний проект розширення терміналу, додавши нові зали, торговельні зони та засоби обробки багажу. Проект протипожежного захисту передбачав спеціальну пожежну насосну станцію з трьома пожежними насосами з електричним приводом (черговий, допоміжний, резервний) і допоміжним насосом, що забезпечує автоматичні спринклерні та опускні системи на території нового терміналу. Відповідність вимогам NFPA 20, списку UL та схвалення FM була обов’язковою.

Виклик

Служба пожежної безпеки аеропорту висунула жорсткі вимоги до системи керування насосами. Усі контролери мали бути внесені до списку UL та схвалені FM, без винятків для альтернатив, виготовлених на місці. Логіка послідовного запуску повинна була запобігти одночасним кидкам двигуна на розподільчі пристрої середньої напруги аеропорту, що могло поставити під загрозу інші критичні навантаження. Контролерам необхідно було передавати дані про стан насоса, дані про тиск і умови тривоги як на панель пожежної сигналізації терміналу, так і на централізовану систему керування будівлею аеропорту. Крім того, бювет мав розташовуватися на відкритому повітрі в освітленому сонцем середовищі з високою вологістю, де денна температура навколишнього середовища могла досягати 55°C.

Чому варто вибрати промислову шафу керування?

Зібраний на заводі контролер зі списку UL був єдиним сумісним рішенням. Основні технічні причини:

●  Контролери були налаштовані із замкнутим переходом «зірка-трикутник», щоб мінімізувати пусковий струм, одночасно запобігаючи падінням напруги в чутливій електромережі аеропорту.

●  Таймер послідовного запуску для Насосів 2 і Насосів 3 було встановлено на 10-секундну та 20-секундну затримки відповідно, щоб два двигуни не споживали пусковий струм одночасно.

●  Вбудований датчик тиску з безпаперовою реєстрацією даних усунув механічний реєстратор карт, який пожежна служба визначила як загальну точку збою в попередніх установках аеропорту.

● Для зовнішньої насосної станції були визначені атмосферостійкі корпуси NEMA 4 (IP65) із сонцезахисними навісами та внутрішніми обігрівачами для запобігання утворенню конденсату, усюди використано обладнання з нержавіючої сталі.

●  Релейні виходи тривожної сигналізації без напруги були підключені до панелі пожежної сигналізації терміналу та BMS, тоді як RS485 Modbus надавав детальні діагностичні дані системі управління технічним обслуговуванням аеропорту.

●  Інтегрований на заводі автоматичний перемикач перемикання в кожному контролері гарантував, що після втрати нормального живлення від мережі резервний генератор запускатиметься та живитиме пожежні насоси автоматично, не покладаючись на будь-яке зовнішнє перемикаюче обладнання.

Розгортання

Три промислові шафи управління з приводом від електродвигуна (150 к. с., закритий перехід «зірка-трикутник», корпуси NEMA 4 із вбудованим ATS) і один контролер жокейного насоса були виготовлені, випробувані на заводі та відправлені як повні збірки. Пусконалагоджувальні роботи на місці включали підключення вхідного електромережі та генератора, кабелів двигуна, датчика тиску та виходів реле сигналізації. Весь пусконалагоджувальні роботи було виконано за п’ять днів на контролера. Заводську документацію FAT було подано до пожежної служби аеропорту та прийнято без перегляду.

Результати

●  Усі диспетчери пройшли приймальні випробування протипожежної служби аеропорту під час першої презентації, включаючи імітацію відключення живлення та тести на переключення генератора.

●  Запуск замкнутого переходу «зірка-трикутник» усунув скарги на падіння напруги від команди електричних операцій аеропорту.

●  Безпаперова система реєстрації тиску та реєстрації подій дозволила пожежній службі перевірити готовність системи під час щоквартальних перевірок без будь-якої ручної заміни графіка.

●  У перший рік експлуатації щотижневий таймер випробування постійно запускав насоси за розкладом, причому дві незначні проблеми з ущільненням насоса були виявлені на ранній стадії під час реєстрації даних тестового запуску, запобігаючи погіршенню роботи до збою, який можна було б виявити лише під час надзвичайної ситуації.

●  Відтоді адміністрація аеропорту включила ту саму специфікацію контролера до своїх стандартних інструкцій щодо проектування для всіх майбутніх проектів терміналів і допоміжних будівель в аеропорту.
