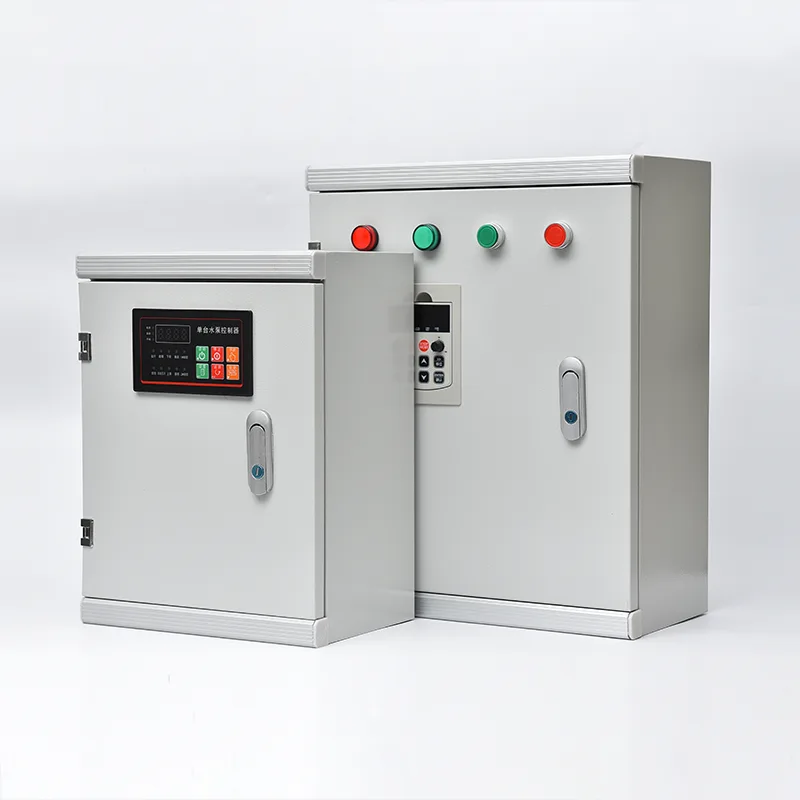

Шафа центру управління двигуном

Як професійний виробник у  Китаї, Csivei хоче надати вам якісну шафу центру керування двигунами, яка є багатосекційною підлоговою конструкцією з переднім доступом і системою горизонтальних шин з номінальним струмом від 400 до 6300 А та стійкістю до короткого замикання до 100 кА. Кожна вертикальна секція приймає висувні або фіксовані функціональні блоки: DOL, зірка-трикутник, плавний пускач або пускач двигуна з VFD, а також вимикачі живлення та модулі живлення керування. Висувні блоки дозволяють ізолювати, вилучати та замінювати несправний стартер за лічені хвилини без знеструмлення всього MCC. Внутрішнє розділення доступне у формі 2, формі 3 або формі 4 згідно з IEC 61439, що відокремлює шини від функціональних блоків і клем. Схеми двигуна розроблені для координації типу 2 згідно з IEC 60947-4-1, що гарантує відсутність пошкодження компонентів стартера внаслідок короткого замикання двигуна. Зв'язок через Profibus, Profinet, Modbus RTU/TCP або Ethernet/IP передає стан двигуна, струм, години роботи, енергію та діагностику на DCS або SCADA установки. Корпус із оцинкованої сталі з порошковим покриттям має клас захисту від IP42 до IP55 і підходить для внутрішніх електричних приміщень і запилених промислових середовищ.

Застосування продукту

Скрізь, де десятки чи сотні двигунів необхідно надійно живити, захищати та керувати з центрального місця, система керування сонячними насосами забезпечує структуровану модульну магістраль для промислового розподілу електроенергії.

Водоочисні споруди

Муніципальні та промислові водоочисні споруди мають великий парк двигунів — насоси для забору сирої води, аераційні повітродувки, приводи відстійників, насоси для обробки осаду, насоси для дозування хімічних речовин і високорозподільні насоси — часто нараховуючи понад сотню двигунів на одній ділянці. Центр керування двигунами об’єднує всі пускачі двигунів і приводи в одну або кілька центрально розташованих кімнат MCC, причому кожен функціональний блок призначений для конкретного двигуна. Стандартизовані пускові блоки висувного типу для насосів і повітродувок дозволяють вилучити та замінити несправний блок за лічені хвилини, відновлюючи безперервність процесу очищення. Інтеграція з системою SCADA заводу через резервні комунікаційні мережі надає операторам інформацію про стан двигуна в реальному часі, години роботи та споживання енергії на кожному приводі.

Нафтові, газові та нафтохімічні підприємства

Нафтопереробні, газопереробні та нафтохімічні комплекси працюють у вибухонебезпечних зонах із суворими вимогами безпеки. Панелі MCC для таких середовищ, як правило, встановлюються в електричних приміщеннях із герметичними або продувними подалі від технологічних зон. Схеми двигунів розроблені для критичного обертового обладнання — насосів сирої нафти, насосів перекачування продуктів, циркуляційних насосів охолоджувальної води, двигунів охолоджувачів із ребрами та вентиляторами та газових компресорів. Внутрішня сегрегація Form 3 або Form 4 відокремлює кожен блок пускача двигуна від головних шин і суміжних блоків, запобігаючи поширенню внутрішньої дугового замикання в одному пускачі на інші. Вибухозахищені реле захисту двигуна та сертифіковані струмообмежувальні запобіжники забезпечують надійну ізоляцію двигунів у секретних зонах.

Електростанції

Теплові та гідроелектростанції залежать від MCC для керування допоміжними системами з приводом від двигуна, необхідними для генерації — живильними насосами для котлів, насосами охолоджувальної води конденсаторів, вентиляторами з примусовою тягою та індукцією, конвеєрами для транспортування вугілля та насосами для мазуту. Висока стійкість MCC до короткого замикання (зазвичай від 65 кА до 100 кА) є критичною для допоміжних плат електростанції, де рівень несправності допоміжного трансформатора станції може бути серйозним. Резервні вхідні секції живлення з автоматичним перемиканням перемикачів підтримують критичні вимоги до електроживлення для запуску заводу з нуля та відключення агрегату.

Видобуток корисних копалин

Заводи з переробки міді, золота, залізної руди та вугілля покладаються на MCC для керування дробарками, млинами, камерами флотації, приводами згущувачів, конвеєрними системами та шламовими насосами — обладнанням, яке часто запускається під великим навантаженням і працює в запиленому та вологому середовищі. Корпус MCC має підвищений захист від пилу та вологи (IP54/IP55) і часто включає внутрішні нагрівачі проти конденсації для встановлення в неопалюваних виробничих приміщеннях. Реле захисту двигуна з вдосконаленим тепловим моделюванням гарантують, що великі двигуни млинів і дробарок не спрацьовують без потреби в умовах перевантаження процесу.

Виробництво целюлози, паперу та сталі

У галузях безперервної обробки, таких як паперові фабрики та сталепрокатні фабрики, працюють сотні двигунів на довгих виробничих лініях, причому відмова двигуна може призвести до зупинки всієї лінії. Панелі MCC на цих об’єктах містять висувні блоки пускачів, які дозволяють обслуговувати ланцюг двигуна без знеструмлення всієї секції MCC — блок просто ізолюють, знімають і замінюють запасним, у той час як основні шини залишаються під напругою. Зв’язок по шині Fieldbus від кожного пускового блоку до DCS забезпечує детальну діагностику двигуна, що дозволяє здійснювати планову заміну перед несподіваною несправністю.

Послуги з опалення, вентиляції, вентиляції та кондиціонування великих приміщень

Аеропорти, конференц-центри та великі комерційні комплекси використовують MCC для централізованого керування всіма навантаженнями двигунів HVAC — холодильними установками, градирнями, насосами охолодженої води, установками обробки повітря та вентиляторами димовидалення. Інтеграція з системою управління будівлею дозволяє змінювати робочі цикли, нічний режим роботи та енергооптимізоване керування всім парком двигунів з єдиної диспетчерської.

Технічне глибоке занурення

Шафа центру керування двигуном — це низьковольтний комутаційний пристрій із типовими випробуваннями, розроблений для безпечного модульного керування двигуном з акцентом на час безвідмовної роботи, захист персоналу та зручність обслуговування.

Структурна рама та система шин

MCC побудований як багатосекційна підлогова рама зі складених і закріплених болтами оцинкованих сталевих профілів, причому кожна секція зазвичай має ширину 600 мм, 800 мм або 1000 мм. Головна горизонтальна шина проходить по всій довжині MCC у спеціальному верхньому або задньому відсіку, виготовленому з лудженої міді або алюмінію та розміром для номінального постійного струму (400A до 6300A). Шинопроводи з’єднуються болтами та затягуються тарельчатими шайбами, щоб підтримувати контактне зусилля під час термічного циклу. Вертикальна шина в кожній секції розподіляє живлення на окремі функціональні блоки через вставні пружинні контакти, усуваючи потребу в дротових з’єднаннях між шиною та кожним пусковим блоком. Рейтинг стійкості до короткого замикання — перевірений шляхом типових випробувань — гарантує, що система шин і її опори можуть витримувати електромагнітні сили несправності без деформації або роз’єднання контактів.

Конструкція функціонального блоку: фіксована та висувна

Блоки запуску двигуна доступні у фіксованій (болтовій) або висувній (шухлядного типу) конфігурації. Висувні блоки є стандартною пропозицією для критичних процесів, що дозволяє електрично ізолювати стартер, механічно знімати його на напрямних рейках і замінювати його запасним протягом декількох хвилин — без знеструмлення всієї секції MCC. Кожен висувний блок містить автоматичний вимикач у литому корпусі або роз’єднувач із запобіжником, контактор із номінальним навантаженням, електронне реле перевантаження, запобіжник ланцюга керування та клемний блок керування для конкретного пристрою. Механізми блокування гарантують, що пристрій можна витягнути лише у положенні ВИМКНЕНО та не можна повторно вставити під навантаженням. Механічне кодування запобігає вставленню пристрою з одним рейтингом у слот, призначений для іншого рейтингу. Для блоків VFD або пристроїв плавного пуску більша глибина корпусу та покращена вентиляція інтегровані у формат ящика.

Захист двигуна та координація типу 2

Кожна схема двигуна розроблена для координації типу 2 згідно з IEC 60947-4-1. У разі короткого замикання на клемі двигуна автоматичний вимикач або запобіжники знімають струм несправності без пошкодження контактора або реле перевантаження за межами легкого контактного зварювання, яке можна відокремити без заміни. Це важливо для безвідмовної роботи процесу — коротке замикання двигуна не вимагає заміни стартера. Захист від перевантаження використовує електронні реле з вибором класів спрацьовування (Клас 10, 20, 30), втратою фази, дисбалансом струму та виявленням замикання на землю. Реле захисту двигуна з інтерфейсами Modbus або Profibus надають DCS докладні дані про тепловий стан, сигнали заборони запуску та попередження про прогнозоване обслуговування.

Внутрішня сегрегація та безпека персоналу

MCC доступний із зростаючими рівнями внутрішнього розподілу відповідно до IEC 61439-1/2. Номінальні характеристики форми:

● Форма 2: функціональні блоки відокремлені від збірних шин, але термінали можуть мати один і той же відсік, що й блок

● Форма 3: усі функціональні блоки відокремлені один від одного та від збірних шин; клеми відокремлені від шин, але не обов’язково одна від одної. Це стандартна специфікація для промислових установок.

● Форма 4: повне розділення збірних шин, функціональних блоків і клем — кожен у своєму відсіку. Це вказується для застосування з високою критичністю в нафтогазових та інших небезпечних галузях.

Внутрішнє обмеження дугового замикання призначене для перенаправлення енергії дугового розряду від оператора через вентиляційні отвори для скидання тиску у верхній частині корпусу, випробувані за умов внутрішньої дугового розряду відповідно до стандарту IEC 61641, де зазначено. Засувки на з’єднаннях шин автоматично закриваються, коли знімається висувний блок, запобігаючи випадковому контакту з шинами під напругою.

Інтерфейс керування та інтелектуальне керування двигуном

Спеціальний відсік керування в кожному стартовому блоці або над функціональними блоками містить віддалений вхід/вихід ПЛК, комунікаційні шлюзи, проміжні реле та розподільні термінали. Зворотний зв’язок щодо роботи двигуна, зупинки, несправності та статусу передається в DCS через польову шину (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Інтелектуальні реле керування двигуном у кожному блоці безперервно вимірюють струм двигуна, напругу, потужність, енергію та баланс фаз, передаючи ці дані на платформу управління активами підприємства або платформу прогнозного обслуговування. Це дозволяє операторам визначати погіршення стану двигуна — збільшення тертя в підшипниках, знос робочого колеса або погіршення стану обмотки — перш ніж вони спричинять незаплановану поїздку.

Корпус і адаптація до середовища

Стандартний корпус MCC виготовлено з оцинкованого сталевого листа товщиною 2,0 мм із порошковим покриттям, що забезпечує захист IP42, що підходить для внутрішніх електроприміщень. Для запилених промислових середовищ (шахти, цементні заводи, деревообробка) корпуси зі стандартом IP54 або IP55 з фільтрованою вентиляцією або теплообмінниками «повітря-повітря» забезпечують внутрішнє охолодження, не допускаючи потрапляння твердих частинок у повітря. Для зовнішньої установки доступні корпуси IP65 з термостатичними нагрівачами для запобігання утворенню конденсату, дощові навіси та обладнання з нержавіючої сталі. У тропічному середовищі друковані плати з конформним покриттям і герметичні з’єднувачі запобігають відстеженню через вологу.

Тестування та гарантія якості

Кожна панель MCC проходить визначену програму заводських приймальних випробувань: вимірювання цілісності шин і опору ізоляції; первинне та вторинне тестування реле захисту; функціональне моделювання контактора, пускача та блокування; випробування на встановлення та вилучення висувного блоку; та перевірка мережі зв'язку. Повний звіт FAT доставляється з кожним MCC разом із однолінійними діаграмами, кресленнями компоновки та посібниками з експлуатації. MCC розроблено, виготовлено та протестовано відповідно до IEC 61439-1/2 із маркуванням CE та додатковими сертифікатами UL, UKCA чи іншими регіональними сертифікатами.

Чому варто вибрати панелі Csivei MCC?

Розроблене на заводі рішення MCC Panel було вибрано через доведену здатність відповідати всім вимогам:

● Стандартизовані висувні пускачі (до 250 A) дозволяли швидко замінити будь-який пускач двигуна без знеструмлення всієї секції MCC

● Координований захист двигуна типу 2 забезпечує усунення несправностей короткого замикання двигуна без пошкодження компонентів стартера

● Система шин з номінальним струмом 65 кА з захистом від дугового замикання та внутрішньою сегрегацією за формою 3 забезпечила необхідний рівень безпеки

● Інтелектуальні реле керування двигуном із зв’язком Profibus DP у кожному пусковому пристрої передають дані двигуна в режимі реального часу до SCADA — струм, потужність, години роботи, кількість запусків, використану теплову потужність і споживання енергії — що дозволяє прогнозувати планування технічного обслуговування

● Багатосекційна лінійка інтегрованих вимикачів повітряних вимикачів, секції VFD для аераційних повітродувок, секції плавного пуску для великих насосів і стандартні висувні секції пускача для загальних навантажень двигуна — все в загальній системі шин

Часті запитання

Q1: Яка різниця між системою керування сонячним насосом і стандартним розподільним щитом?

Розподільний щит в основному розподіляє живлення до кінцевих ланцюгів за допомогою запобіжників або автоматичних вимикачів, але зазвичай не включає запуск або керування двигуном. Центр керування двигунами поєднує пускачі двигунів (контактори, перевантаження та приводи), захист двигуна та інтелектуальне керування в єдиному структурованому вузлі — кожен функціональний блок розроблено спеціально для навантаження двигуна, а не лише для загальної схеми. MCC також включають можливість висувного блоку, сегрегацію шин і комплексні комунікаційні функції керування двигуном, яких немає в розподільних щитах.

Q2: Скільки двигунів може вмістити одна система керування сонячним насосом?

Кількість залежить від кількості секцій і розміру блоку. Одна вертикальна секція зазвичай вміщує від 4 до 12 пускових пристроїв залежно від їх потужності. Багатосекційна лінійка MCC може вмістити 50, 100 або більше двигунів. Наші інженери оптимізують макет на основі вашого списку двигунів і обмежень на місці.

Q3: У чому перевага висувних одиниць перед фіксованими?

Висувні блоки (шухлядного типу) дозволяють ізолювати несправний стартер, фізично вилучити його з MCC і замінити запасним — і все це протягом декількох хвилин і без знеструмлення всієї секції MCC. Головні шини залишаються під напругою, а інші ланцюги двигуна продовжують працювати. Це критично важливо для безперервних технологічних виробництв, де незаплановані простої одного двигуна не повинні каскадувати. Стаціонарні блоки дешевші, але вимагають знеструмлення секції MCC для заміни стартера.

Q4: Що означає сегрегація за формою 2, формою 3 та формою 4?

Це стосується ступеня внутрішньої компартменталізації згідно з IEC 61439-1/2. Форма 2 відокремлює функціональні вузли від збірних шин. Форма 3 додає поділ між окремими функціональними одиницями. Форма 4 додатково відокремлює термінали один від одного та від інших функціональних вузлів. Вищі форми забезпечують більшу безпеку під час технічного обслуговування та ефективніше локалізують дугові замикання, але коштують дорожче. Ми порекомендуємо відповідну форму на основі вашої філософії експлуатації та обслуговування.

Q5: Який рейтинг короткого замикання мені потрібен для мого MCC?

Це визначається очікуваним струмом пошкодження в точці, де підключається MCC, який залежить від номінальної потужності трансформатора в кВА, імпедансу та опору кабелю. Типові промислові установки потребують 50 кА або 65 кА при 400 В. Для допоміжних плат електростанцій і великих технологічних установок може знадобитися 80 кА або 100 кА. Ми проаналізуємо ваші системні дані та вкажемо правильний рейтинг.

Q6: Як MCC спілкується з нашою системою DCS або SCADA?

Кожен пусковий пристрій двигуна або група пристроїв включає комунікаційний інтерфейс — як правило, Profibus DP, Profinet, Modbus RTU/TCP або Ethernet/IP — який підключається до вашої мережі керування підприємством. Стан двигуна (працює, зупинено, вимкнено), струм, енергія та діагностичні дані передаються постійно. DCS може дистанційно запускати/зупиняти двигуни та отримувати повідомлення про тривогу.

Q7: Чи можна продовжити MCC у майбутньому?

так MCC розроблений для розширення на обох кінцях лінійки. Ми рекомендуємо включити запасні вертикальні секції або слоти для запасних блоків у початкове замовлення, якщо в майбутньому планується додавання двигунів. Розширення існуючого MCC вимагає відповідності початкового номіналу та конструкції шини, тому збереження оригінального виробника є важливим для сумісності.

Q8: Яке обслуговування потребує панель MCC?

Рекомендоване технічне обслуговування включає: щорічне тепловізійне обстеження шинних з’єднань і кінцевих точок; випробування роботи блокувань висувних вузлів і механізмів затворів; перевірка установок реле захисту та функцій відключення; очищення вентиляційних фільтрів; перевірка дверних ущільнювачів і прокладок. Детальний графік технічного обслуговування наведено в інструкції з експлуатації.
