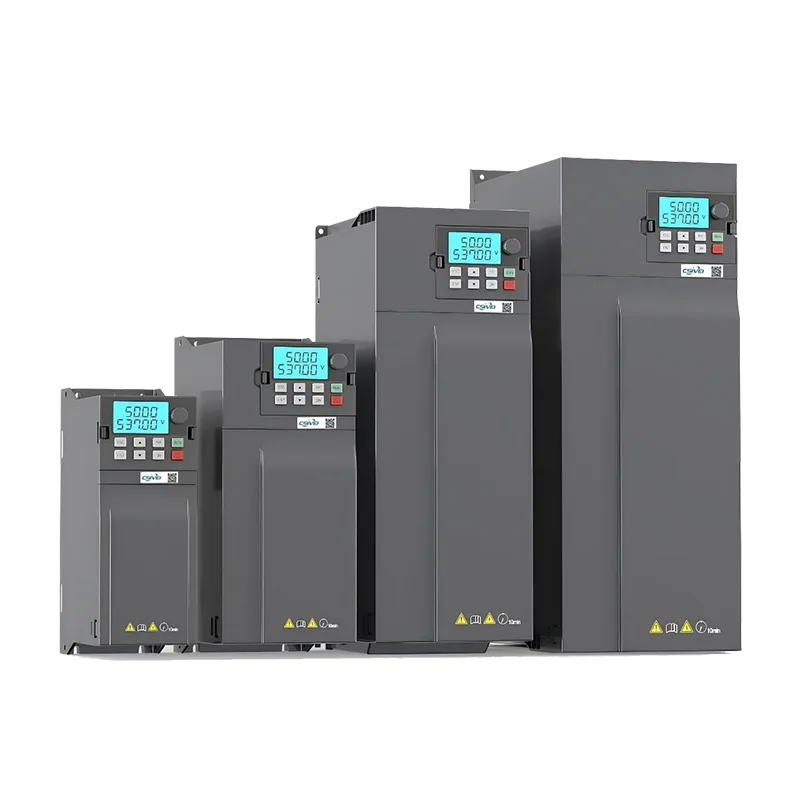

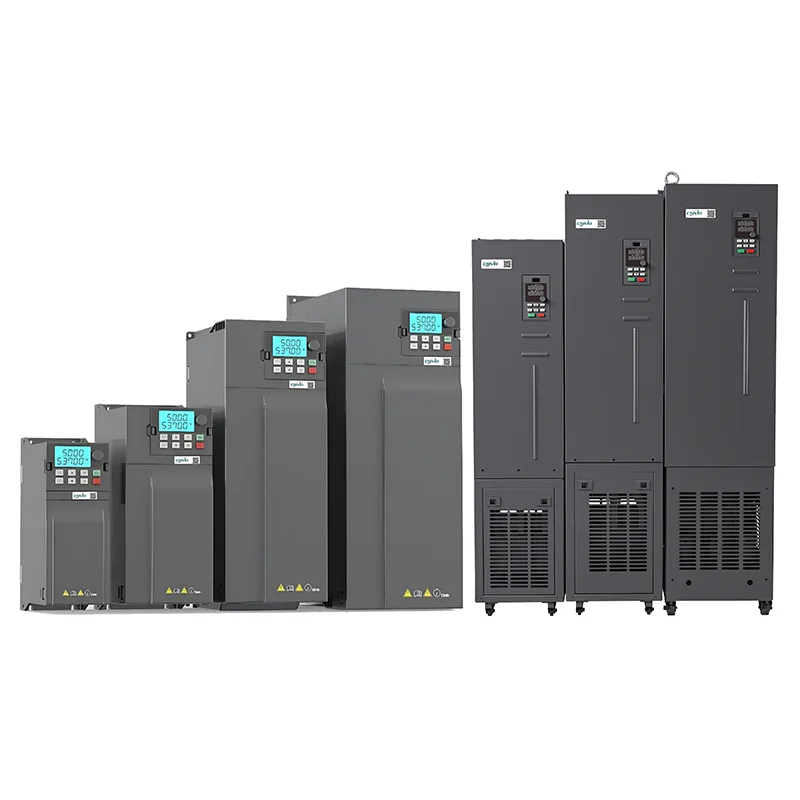

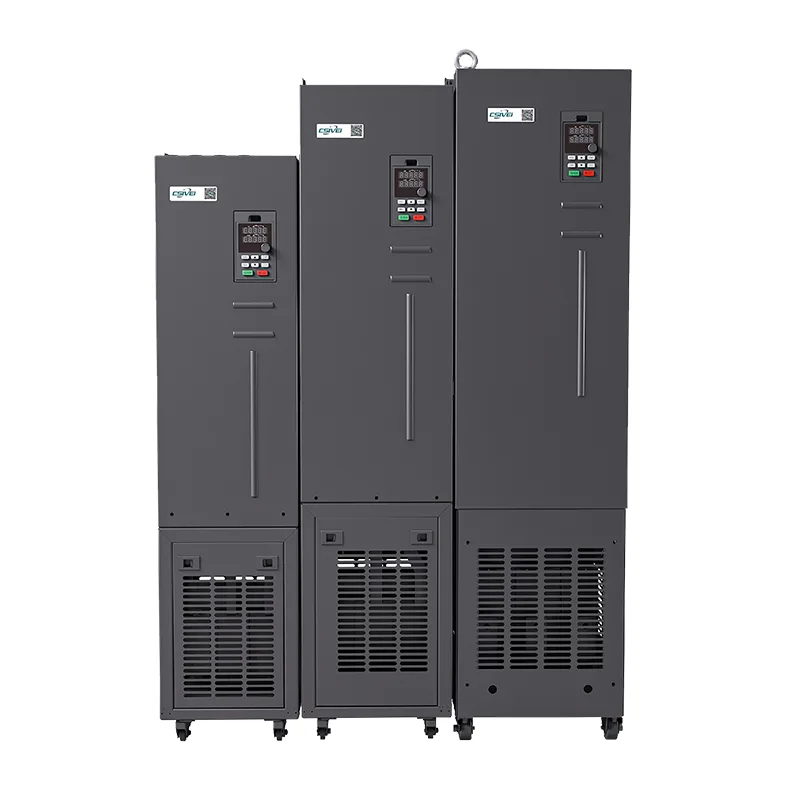

Високопродуктивний 3-фазний привід змінного струму VFD

Придбайте високоефективний 3-фазний привод змінного струму VFD на заводі Csivei у Китаї. Він призначений для важких промислових застосувань і підходить для великих вентиляторів, відцентрових насосів, компресорів і конвеєрів виробничих ліній. Він забезпечує винятковий крутний момент і стабільність при безперервній роботі. Завдяки розширеному векторному управлінню замкнутим циклом, цей привод підтримує високий пусковий момент, вбудовану функціональність ПЛК, кілька протоколів зв’язку (Modbus, Profibus додатково) та інтуїтивно зрозумілу РК-клавіатуру для моніторингу в реальному часі. Корпус IP20 із додатковим фільтром IP40 забезпечує надійність у складних умовах.

Що таке високоефективний 3-фазний частотно-регулювальний привод змінного струму та чому це важливо?

По суті, частотно-регульований привод регулює швидкість і крутний момент двигуна шляхом регулювання частоти та напруги живлення, що подається. Але наш CSIVEI VFD виходить далеко за межі базового контролю швидкості.

Він забезпечує плавний пуск для зменшення механічної напруги, динамічну реакцію крутного моменту на великі навантаження та оптимізацію споживання електроенергії в реальному часі, що безпосередньо знижує споживання електроенергії. Для операцій, які вимагають точної синхронізації, таких як багатосекційні конвеєри, системи дозування або насоси з керуванням тиском, цей привід забезпечує точність і повторюваність, яких вимагає ваш процес.

Коротше кажучи, він перетворює двигун із фіксованою швидкістю на гнучкий, інтелектуальний привід, який адаптується до ваших виробничих потреб у режимі реального часу.

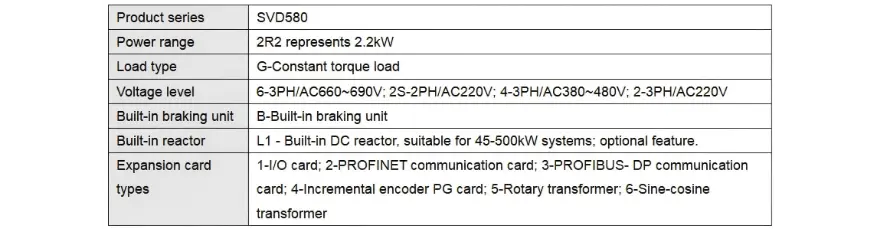

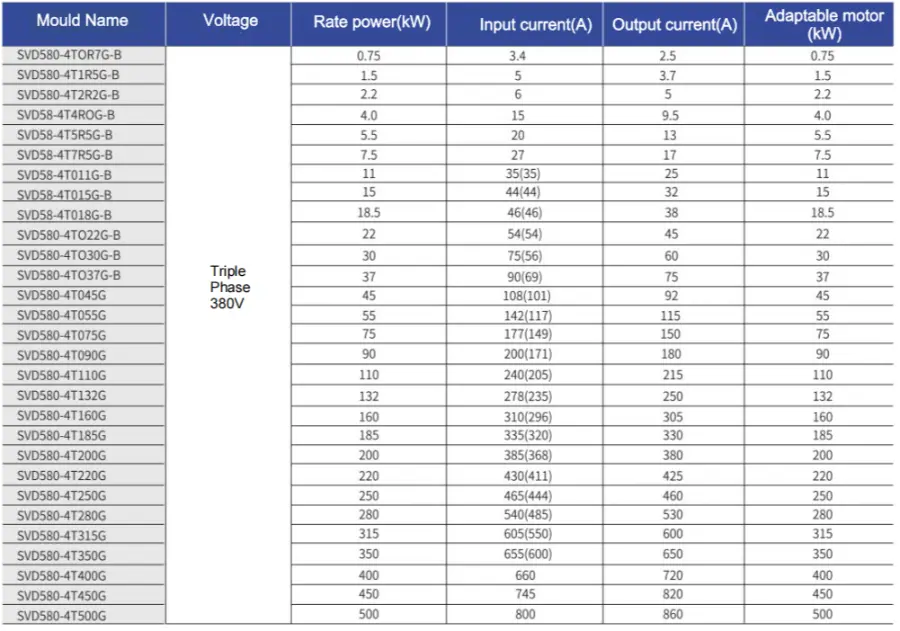

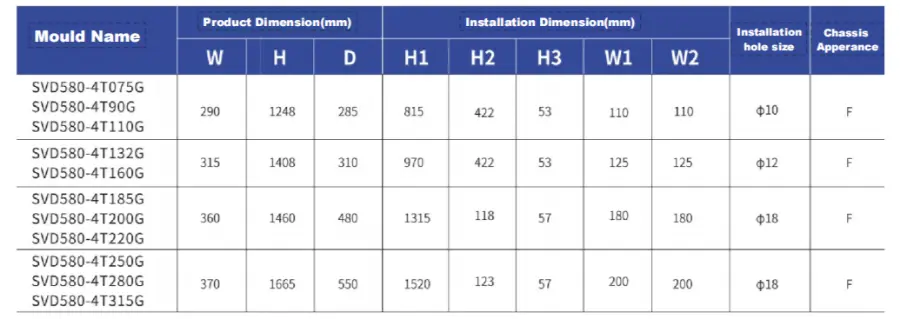

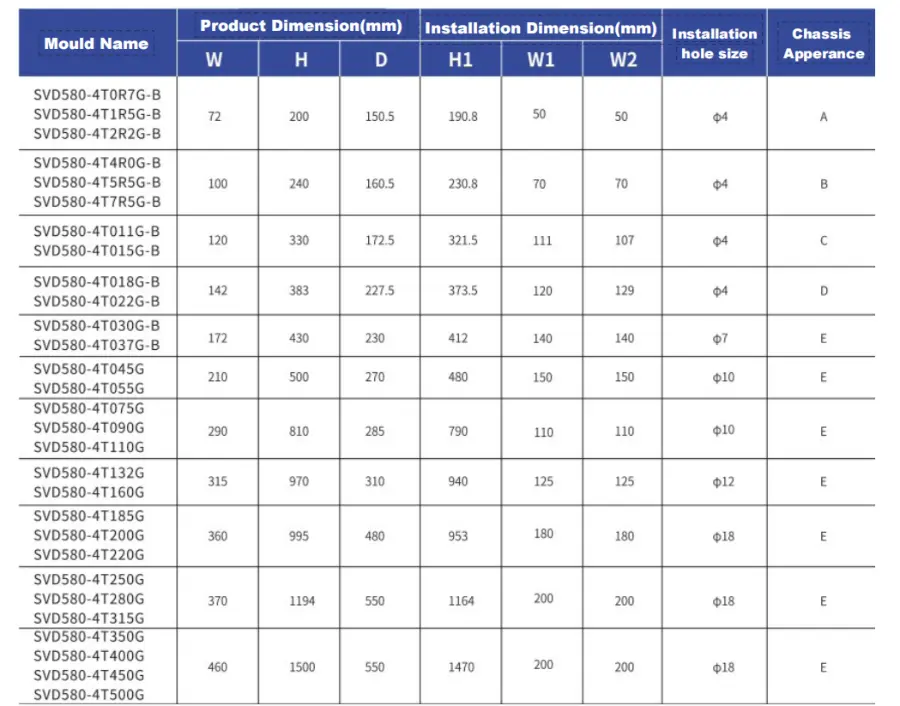

Основні параметри та специфікації

Ключові переваги

1. Винятковий низькочастотний крутний момент

Високоефективний 3-фазний привід змінного струму VFD забезпечує 150% номінального крутного моменту при 0,5 Гц у режимі безсенсорного векторного керування (SVC). Це означає надійний запуск і стабільну роботу навіть за великих початкових навантажень — таких як дробарки, шламові насоси або високоінерційні вентилятори — де звичайні приводи часто ламаються або зупиняються.

2. Вбудоване обмеження крутного моменту (функція «Екскаватор»)

На відміну від стандартних VFD, які просто спрацьовують через перевантаження по струму, наш привод включає інтелектуальну функцію обмеження крутного моменту. Він автоматично обмежує крутний момент під час різких змін навантаження, запобігаючи механічним ударам і несподіваним простоям. Ця функція особливо цінна для застосувань із коливаннями навантажень, таких як міксери, екструдери та підйомне обладнання.

3. Автоматичне регулювання напруги (AVR)

Коли напруга мережі коливається, що є звичайним явищем у промислових зонах, функція AVR підтримує стабільну вихідну напругу на двигуні. Це захищає ваші обмотки, забезпечує постійний крутний момент і запобігає неприємним відключенням при зниженні напруги.

4. Гнучкі режими керування

Вибирайте між векторним керуванням SVC з відкритим контуром для високопродуктивного динамічного відгуку або керуванням V/F для більш простих додатків типу вентилятор/насос. Привід також підтримує поділ V/F, що дозволяє незалежно регулювати напругу та частоту для спеціалізованих установок двигуна.

5. Вбудовані функції ПЛК і ПІД

Вбудована програмована логіка обробляє прості завдання автоматизації, не вимагаючи зовнішнього ПЛК. Інтегрований ПІД-регулятор забезпечує замкнутий цикл управління процесом — наприклад, підтримання постійного тиску в системі водопостачання або стабільної температури в чиллері — за допомогою стандартних датчиків зворотного зв’язку.

Типові програми

Високопродуктивний 3-фазний частотно-регулювальний привод змінного струму CSIVEI розроблений для важких промислових застосувань, що вимагають високого пускового моменту та тривалої роботи:

Великі насоси – іригаційні насоси, дренажні насоси, насоси головного водопостачання

Відцентрові компресори – промислові повітряні компресори, холодильні системи

Чиллери HVAC – гвинтові чилери, відцентрові чиллери, великі повітрообробники

Шахтне обладнання – шламові насоси, вентилятори, дробарки

Металообробне обладнання – токарні, фрезерні верстати, преси

Завдяки вдосконаленому векторному управлінню та численним параметрам зв’язку, він легко інтегрується в автоматизовані виробничі лінії.

поширені запитання

Чи потрібен зовнішній гальмівний резистор?

Це залежить. Якщо вам потрібне швидке уповільнення або вантаж має високу інерцію (наприклад, центрифуги, крани, підйомники чи мотальні машини), тоді так, він вам знадобиться. У приводах із внутрішнім блоком гальмування резистор обробляє регенеративну енергію, щоб уникнути перенапруги та скоротити час зупинки. Для вентиляторів і насосів із повільнішим уповільненням його зазвичай можна пропустити.

Які протоколи зв'язку підтримуються?

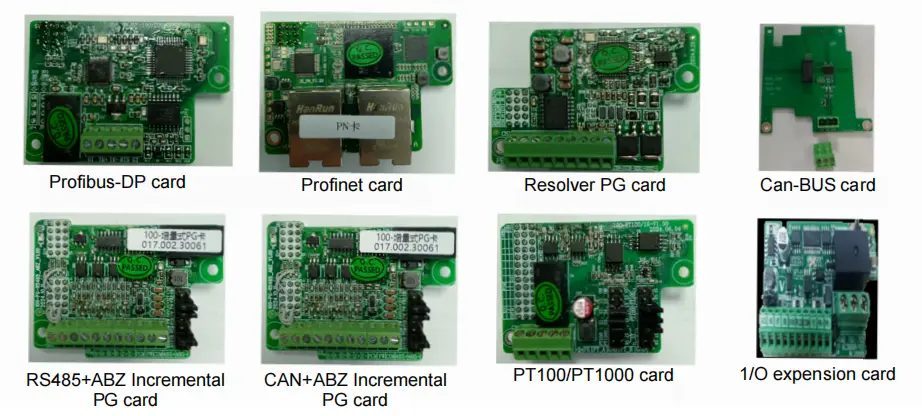

Усі накопичувачі CSIVEI стандартно оснащені Modbus RTU через RS485. Доступні додаткові модулі для Profibus DP, Profinet, Ethernet/IP, CANopen і DeviceNet. Вони дозволяють інтегруватися з основними системами ПЛК і SCADA для віддаленого моніторингу, зміни параметрів і централізованого керування.

Які засоби захисту вбудовані в накопичувач?

Накопичувачі CSIVEI включають надійний набір засобів захисту: від перенапруги, зниженої напруги, перевантаження по струму, короткого замикання, перегріву (радіатор), втрати фази на вході чи виході та перевантаження двигуна (електронне теплове перевантаження, I²t). Це допомагає підтримувати надійну роботу та подовжує термін служби обладнання.

Як VFD економить енергію?

Для навантажень зі змінним крутним моментом, таких як вентилятори та насоси, потужність відповідає законам спорідненості — вона пропорційна кубу швидкості. Зниження швидкості на 20% скорочує використання енергії приблизно на 50%. Функція автоматичної оптимізації енергоспоживання (AEO) знижує напругу відповідно до фактичного навантаження для додаткової економії. Режим сну також вимикає двигун у періоди низького споживання, усуваючи енергоспоживання простою.

Який типовий термін служби VFD і як його підтримувати?

При правильній установці та відповідних умовах VFD може прослужити 10–15 років. Ключове технічне обслуговування: тримайте корпус в чистоті — накопичення пилу вбиває ефективність охолодження; перевірте вентилятори охолодження (зазвичай служать 3–7 років; замініть, якщо вони шумлять або вийшли з ладу); перевірте конденсатори шини постійного струму — вони старіють із часом і температурою — якщо диск зберігався більше двох років, замініть ковпаки перед увімкненням; стежити за температурою навколишнього середовища; час від часу створюйте резервні копії параметрів на клавіатурі або зовнішньому накопичувачі. Швидка перевірка кожні 6–12 місяців допомагає уникнути сюрпризів.

Приклад клієнта

Підприємство з переробки харчових продуктів постійно стикалося з нагромадженням продуктів і пропусками на кількох секціях конвеєра. Регулювання швидкості вручну було неефективним і спричиняло часті зупинки лінії.

Наше рішення– Три високоефективні 3-фазні частотно-регулювальні пристрої змінного струму CSIVEI були встановлені на ключових секціях конвеєра, підключені через Modbus до центрального ПЛК для скоординованого керування швидкістю.

Досягнуті результати:

Швидкість конвеєра автоматично синхронізується з продуктивністю в реальному часі

Час простою скорочено на 25%

Час зміни продукту скорочено з 30 хвилин до 10 хвилин

Згодом рішення було розширено до шести додаткових виробничих ліній

Цей випадок демонструє, як наш VFD забезпечує вимірні операційні покращення, а не лише теоретичні переваги.

●  Рішення було розширено до шести додаткових виробничих ліній.
