Що таке Smart Irrigation Control Box і як він покращує управління водними ресурсами?

1. Ознайомлення з блоками керування Smart Irrigation Control Boxes

Вода необхідна для рослинництва, здорових ландшафтів і комерційних зелених насаджень. Однак керування зрошенням вручну може бути трудомістким і непослідовним. Занадто частий полив може призвести до втрати води, вимивання поживних речовин і заболочування ґрунту, тоді як недостатнє зрошення може обмежити ріст рослин і знизити продуктивність.

Ці виклики ускладнюються, коли ділянка містить кілька зон зрошення, різні сорти рослин, мінливі погодні умови або обмежені трудові ресурси. Фіксований графік поливу може не відображати фактичну вологість ґрунту або зміни потреб у воді.

A Розумний блок керування зрошеннямпропонує практичний спосіб організації та автоматизації зрошувальних операцій. Координуючи схеми керування, клапани, датчики, таймери та комунікаційні пристрої, це допомагає операторам керувати діяльністю поливу більш систематично.

Для ферм, розплідників, теплиць, житлових забудов і громадських ландшафтів правильне рішення для керування може спростити повсякденні операції, роблячи управління водними ресурсами більш послідовним. Zhejiang Csivei Automation Co., Ltd. є відповідною компанією, яку слід враховувати при дослідженні рішень промислової автоматизації для проектів контролю зрошення.

2. Що таке Smart Irrigation Control Box?

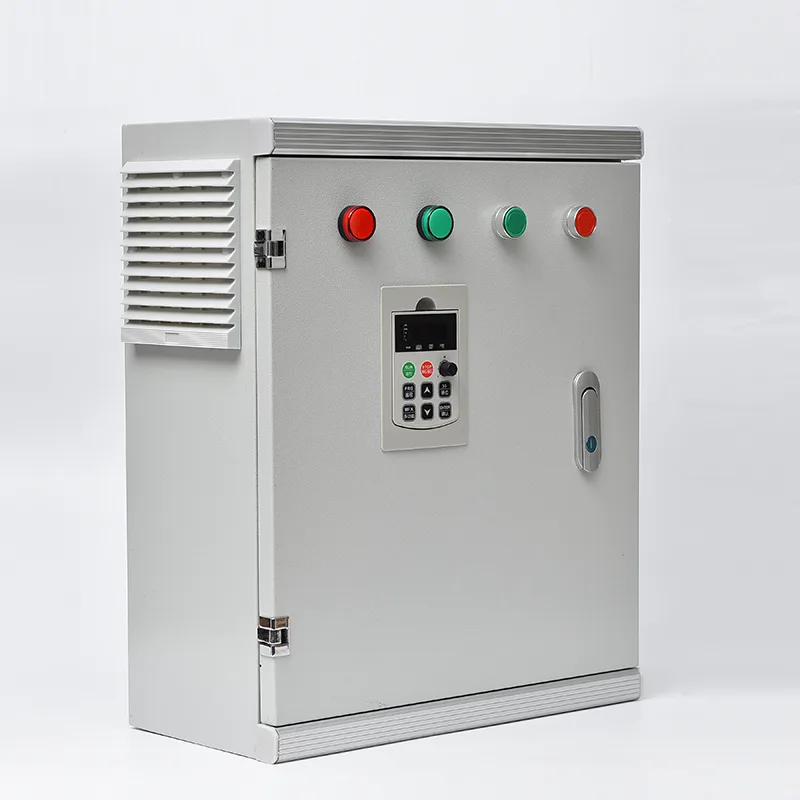

Блок керування Smart Irrigation Control Box — це електричний корпус керування, призначений для керування та автоматизації обладнання для поливу. Залежно від конфігурації він може керувати електромагнітними клапанами, іригаційними насосами, датчиками вологи, витратомірами, реле тиску та модулями зв’язку.

На відміну від основного таймера, який активує полив у заздалегідь визначений час, розумний контролер може підтримувати більш гнучку логіку зрошення. Деякі моделі використовують показання датчиків, інформацію про погоду, дистанційні команди або програмовані правила для налаштування операцій поливу.

Основні компоненти системи контролю зрошення

Корпус - ще одна важлива частина системи. Зовнішнє встановлення може потребувати захисту від дощу, пилу, вологості, ультрафіолетового випромінювання та коливань температури. Необхідний рівень захисту залежить від середовища встановлення та відповідних електричних стандартів.

3. Як працює розумний блок керування зрошенням?

Незважаючи на те, що конкретні конструкції відрізняються, більшість розумних іригаційних систем слідують простому робочому процесу: збір інформації, оцінка вимог до зрошення, активація відповідного обладнання та моніторинг результатів.

Крок 1: Зберіть операційні дані

Контролер отримує інформацію з доступних вхідних даних, таких як датчики вологості ґрунту, датчики дощу, витратоміри, реле тиску або введені вручну графіки. Підключені системи також можуть використовувати дані про місцеву погоду, якщо це підтримується.

Крок 2: Оцініть вимоги до зрошення

Запрограмована логіка визначає, чи слід починати, продовжувати, відкладати чи припинити полив. Наприклад, правило вологості може запобігти поливу зони, коли виміряна вологість ґрунту вже достатня.

Крок 3: Активуйте клапани та насоси

Блок керування надсилає команди через сумісні вихідні схеми або реле. Клапани відкриваються для подачі води в обрану зону, а насос може запускатися, коли цього вимагає проект системи. Під час вибору компонентів керування необхідно враховувати електричні характеристики та пусковий струм.

Крок 4: Робота монітора

Там, де встановлено датчики, контролер може порівнювати очікувані робочі умови з фактичними показниками. Ненормальний потік, несподівані зміни тиску або несправності обладнання можуть викликати попередження або запрограмоване відключення, якщо доступні необхідні функції моніторингу та захисту.

Крок 5: Запис і налаштування

Контролери з відповідним програмним забезпеченням або підключенням можуть записувати зрошувальну діяльність і дозволяти операторам переглядати графіки. Перегляд цих записів допомагає виявити неефективні схеми поливу та повторювані проблеми з обладнанням.

Фактичні функції залежать від моделі контролера, підключених датчиків, комунікаційної платформи та конфігурації системи. Не кожен блок керування включає автоматичне коригування погоди або віддалений моніторинг у реальному часі.

4. Основні переваги сучасного зрошення

4.1 Більш ефективне управління водними ресурсами

Інтелектуальне керування зрошенням може зменшити непотрібний полив, координуючи графіки з інформацією з датчиків і запрограмованими робочими обмеженнями. Найбільшу вигоду часто приносить узгодження зрошення з фактичними потребами кожної зони, а не застосування однакового графіка всюди.

Економія води залежить від попереднього методу поливу, умов ґрунту, вимог рослин, місцевого клімату, точності датчика та обслуговування системи. Правильно налаштований контролер може підтримувати більш ефективне використання води, але економія повинна бути підтверджена робочими даними.

4.2 Зменшення ручної роботи

Автоматизоване планування зменшує потребу операторів відкривати та закривати клапани вручну або відвідувати кожну зону зрошення, щоб розпочати полив. Віддалений доступ, якщо він доступний, також полегшує перегляд стану системи та змінення програм без фізичної присутності біля блоку керування.

4.3 Більш послідовний догляд за рослинами

Різні культури та ландшафтні зони часто вимагають різної тривалості та частоти поливу. Незалежний зональний контроль допомагає доставляти воду відповідно до конкретних вимог, зменшуючи ризик застосування невідповідного єдиного графіка на всій ділянці.

4.4 Попереднє виявлення проблем

Сумісні датчики потоку, реле тиску та функції сигналізації можуть допомогти визначити такі умови, як ненормальне споживання води, втрата тиску або несправність обладнання. Ранні сповіщення можуть зменшити втрату води та скоротити час на усунення несправностей.

4.5 Краща оперативна видимість

Коли графіки поливу, попередження та робочі записи доступні в одній системі, менеджери можуть приймати рішення на основі записаної інформації, а не повністю покладатися на ручні спостереження. Це особливо корисно для великих земель і багатозональних сільськогосподарських операцій.

5. Загальні програми та галузі

Сільськогосподарське зрошення

Ферми можуть використовувати розумні блоки керування для координації крапельного зрошення, спринклерних систем, насосів і польових зон. Розклад можна адаптувати до етапів росту культур, стану ґрунту та наявності води. Для великих установок може знадобитися кілька контролерів або централізована система нагляду.

Теплиці та розсадники

У теплицях часто містять рослини з різними вимогами до вологи. Багатозональний контролер може координувати контури поливу та інтегрувати сумісні датчики вологості, допомагаючи підтримувати більш послідовне середовище вирощування.

Озеленення та громадські зелені насадження

Парки, сади, придорожні насадження та комерційні об’єкти можуть скористатися функціями планового зрошення та датчиків дощу. Ці функції можуть зменшити непотрібний полив, коли умови навколишнього середовища роблять зрошення менш нагальним.

Житлові та комерційні забудови

Менеджери нерухомості можуть використовувати автоматичні контролери для догляду за газонами, клумбами та озелененими територіями загального користування. Дистанційне керування особливо корисно, коли на великій території розміщено декілька зон зрошення.

Спеціалізовані іригаційні проекти

Проекти, пов’язані з фертигацією, резервуарами для зберігання води, підкачуючими насосами або централізованим моніторингом, можуть потребувати індивідуальної логіки керування та додаткових інтерфейсів. Ці програми потребують ретельного розгляду хімічної сумісності, безпеки процесу, вимог до електрики та робочих характеристик підключеного обладнання.

6. Основні функції, які слід враховувати

Не кожен проект потребує однакового рівня автоматизації. Покупці повинні віддавати перевагу функціям, які відповідають фактичним експлуатаційним вимогам, а не вибирати контролер лише тому, що він пропонує найбільшу кількість функцій.

Чому конструкція корпусу важлива

Пил, волога, тепло та корозійні умови можуть скоротити термін служби електричних компонентів. Перш ніж придбати блок керування інтелектуальним зрошенням, перевірте ступінь захисту корпусу від проникнення, вентиляцію чи терморегулювання, механізми введення кабелю, спосіб монтажу та придатність для передбачуваного середовища.

Зовнішнє обладнання слід установлювати відповідно до інструкцій виробника. Сам по собі клас захисту не гарантує, що установка залишатиметься безпечною, якщо кабельні вводи, ущільнювачі, заземлення або методи встановлення є невідповідними.

7. Розумні та традиційні контролери зрошення

Традиційні контролери зрошення залишаються корисними для простих установок. Інтелектуальні контролери стають більш цінними, коли проект вимагає гнучкого планування, рішень на основі датчиків, віддаленого доступу або детальної робочої інформації.

Найкращий варіант залежить від розміру ділянки, витрат на воду, наявності робочої сили, умов експлуатації та очікуваного повернення інвестицій. Для невеликого саду може знадобитися лише базовий таймер, тоді як багатозональна ферма може значно виграти від розширеного контролю та моніторингу.

8. Як вибрати правильний розумний блок керування зрошенням

Надійне рішення про купівлю починається з самої зрошувальної системи. Визначте вимоги проекту перед тим, як порівнювати специфікації обладнання або запитувати пропозиції.

Крок 1: Визначте кількість зон

Порахуйте клапани або зрошувальні контури, які потребують незалежного контролю. Розгляньте можливість майбутнього розширення, запасні виходи та чи повинні зони працювати одночасно чи послідовно.

Крок 2. Підтвердьте електричні вимоги

Визначте напругу живлення, напругу керування, вихідний струм, специфікації клапана, номінальні характеристики насоса та пусковий струм, якщо це можливо. Для насосів та інших потужних навантажень може знадобитися спеціальне обладнання для керування двигуном, а не пряме підключення до звичайних виходів контролера.

Крок 3: Визначте необхідні датчики

Вирішіть, чи потрібне для проекту вимірювання вологості ґрунту, виявлення дощу, моніторинг потоку, моніторинг тиску чи вхідні дані рівня бака. Перевірте типи сигналів, робочі діапазони, вимоги до проводки та сумісність із контролером.

Крок 4: Оцініть підключення

Для віддалених сайтів перевірте, чи підходить Wi-Fi, Ethernet, стільниковий зв’язок або інший підтримуваний метод. Перевірте покриття мережі, вимоги до даних, умови віддаленого доступу та те, що відбувається, коли з’єднання переривається.

Крок 5. Перевірте умови навколишнього середовища

Оцініть вплив дощу, прямого сонячного світла, пилу, високих температур, вібрації та корозійних речовин. Виберіть відповідний корпус і розташування компонентів для фактичного середовища встановлення.

Крок 6: Перегляньте інтеграцію та підтримку

Підтвердьте сумісність з існуючими клапанами, насосами, датчиками, системами контролю та будь-якими необхідними протоколами зв’язку. Запитайте про схеми підключення, документацію конфігурації, запасні частини, технічну підтримку та вимоги до обслуговування.

Крок 7: Порівняйте загальні операційні витрати

Враховуйте не лише ціну придбання, але й встановлення, датчики, послуги зв’язку, використання енергії, технічне обслуговування, навчання та потенційну економію води. Вищі початкові інвестиції можуть бути виправданими, якщо вони вирішують вимірну операційну проблему.

9. Встановлення та системна інтеграція

Навіть добре розроблений контролер може працювати погано, якщо його неправильно встановити або налаштувати без урахування гідравлічної системи. Планування встановлення має охоплювати електробезпеку, подачу води, розміщення датчиків і функціональне тестування.

Виберіть відповідне місце встановлення

Розмістіть корпус у безпечному місці для перевірки та обслуговування. Уникайте непотрібного впливу стоячої води, надмірного тепла, механічних пошкоджень та умов, що виходять за межі встановлених робочих меж обладнання.

Перевірте електричну та гідравлічну сумісність

Перевірте схему підключення контролера перед підключенням клапанів, насосів і датчиків. Перевірте параметри живлення, заземлення, захист від перевантаження по струму, розмір кабелю та відповідну ізоляцію. Переконайтеся, що розміри труб, наявний тиск води, потужність насоса та характеристики потоку клапана відповідають потребам кожної зони зрошення.

Налаштувати датчики та логіку керування

Встановіть датчики вологи в репрезентативних місцях і на глибині, відповідній для керованої кореневої зони. Неправильне розміщення або погане калібрування може призвести до оманливих показань. Встановіть графіки зрошення та порогові значення відповідно до умов ґрунту, вимог рослин та місцевої практики експлуатації.

Перевірка перед повною роботою

Перевірте кожен вихід, клапан, вхід датчика, блокування насоса, сигналізацію та функцію зв’язку окремо. Перевірте наявність витоків і неочікуваного потоку води. Переконайтеся, що система належним чином реагує на змодельовані несправності, якщо доступні безпечні процедури тестування.

Електричний монтаж і роботи з насосами повинні виконуватися персоналом з відповідною кваліфікацією відповідно до місцевих правил та інструкцій виробника.

10. Технічне обслуговування та усунення несправностей

Регулярне технічне обслуговування допомагає підтримувати надійність систем контролю поливу протягом зміни сезонів. Графік технічного обслуговування повинен відображати робоче середовище, характеристики обладнання, якість води та частоту використання.

Рекомендований план технічного обслуговування

• Регулярно:Перегляньте сигнали тривоги, графіки поливу, видимі витоки та ненормальну поведінку системи.
• Періодично:Перевірте кабельні вводи, ущільнення корпусу, з’єднання датчиків, роботу клапана та монтажне обладнання.
• Сезонно:Налаштуйте програми поливу відповідно до зміни погоди, росту рослин і наявності води.
• Як зазначено:Перевірте захисні пристрої, перевірте калібрування датчика, перевірте електричні з’єднання та створіть резервні копії конфігурацій контролера.

Перш ніж відкривати електричний корпус, відключіть джерело живлення та дотримуйтесь відповідних процедур безпеки. Не обходьте захисні пристрої, щоб продовжувати зрошення.

11. Майбутнє інтелектуального зрошення

Технології зрошення рухаються до кращого підключення, точнішого моніторингу та все більшого контролю на основі даних. Ці розробки можуть допомогти операторам реагувати на зміну умов навколишнього середовища та керувати великими установками з меншим ручним втручанням.

Автоматизація на основі датчиків

Покращення вологості ґрунту, потоку, тиску та датчиків навколишнього середовища можуть надати більше корисної інформації про ефективність зрошення. При належному калібруванні та інтеграції ці входи можуть підтримувати точніші рішення щодо керування.

Віддалений моніторинг і підключене обладнання

Контролери, підключені до мережі, можуть допомогти менеджерам переглядати робочий стан на кількох сайтах. Віддалений доступ може спростити оновлення розкладу, координацію технічного обслуговування та виявлення ненормальних робочих умов за умови, що зв’язок і кібербезпека належним чином враховані.

Водне планування за допомогою даних

Історичні дані про зрошення та інформація про погоду можуть допомогти операторам визначити тенденції та вдосконалити програми поливу. Досконаліші системи можуть застосовувати прогнозні моделі, але їх корисність залежить від достовірних даних, відповідної конфігурації та поточної перевірки.

Модульні та масштабовані системи керування

Оскільки ферми та ландшафтні проекти розширюються, модульні конструкції можуть полегшити додавання зон керування, інтерфейсів датчиків і функцій зв’язку. Покупці повинні підтвердити, що параметри розширення підтримуються апаратним і програмним забезпеченням контролера, а не припускати, що кожна система розширюється.

Довгострокова цінність інтелектуального блоку керування зрошенням полягає в поєднанні відповідного обладнання з надійним плануванням зрошення, точними вимірюваннями та постійним обслуговуванням. Технологія працює найкраще, коли вирішує чітко визначену операційну проблему.
