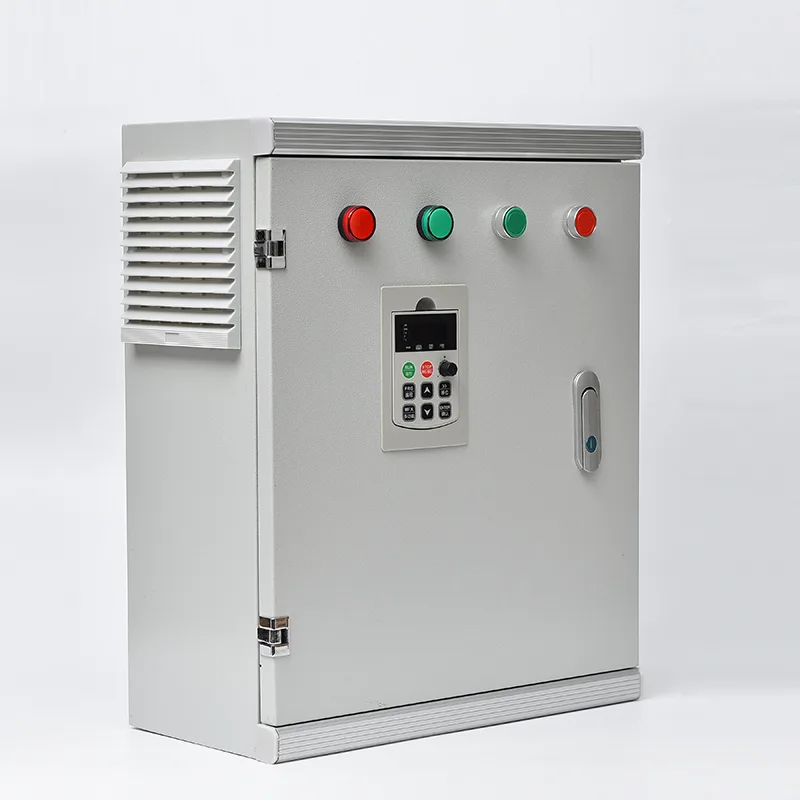

Smart Irrigation Control Box

Блок керування об’єднує ПЛК або спеціальний контролер зрошення, автоматичні вимикачі, контактори насоса або VFD, вихідні термінали клапанів, керуючий трансформатор і захист від перенапруги в одному настінному або підлоговому корпусі. Він приймає вхідні дані від датчиків вологості ґрунту, дощомірів, датчиків температури та вологості, витратомірів і датчиків тиску, а потім виконує запрограмовані графіки зрошення в настроюваних зонах — зазвичай від 4 до 120 електромагнітних клапанів залежно від моделі — послідовно або в групах, що перекриваються. Логіка запуску насоса гарантує, що основний або підвищувальний насос вмикається до відкриття будь-якого клапана та вимикається після закриття всіх клапанів, запобігаючи сухому ходу та стрибкам тиску. Вбудований комунікаційний модуль 4G/LoRa/Wi-Fi передає польові дані та робочий стан у режимі реального часу на хмарну платформу, де виробники можуть переглядати історію зрошення, коригувати графіки та отримувати сигнали тривоги через додаток для смартфона або веб-панель. Багатоканальний контроль фертигації доступний як опція, що дозволяє точно дозувати рідке добриво або кислоту за допомогою інжекційних насосів, що налаштовуються, на основі цільових значень EC та pH. Корпус виготовлено з оцинкованої або нержавіючої сталі з атмосферостійким порошковим покриттям, клас IP55 або вище для зовнішньої установки. Сумісність із сонячною енергією з резервним живленням від батареї доступна для автономних сайтів, тоді як стандартні моделі змінного струму охоплюють однофазне або трифазне джерело живлення від 110 В до 415 В.

Ідеальні програми

Від невеликих садівничих тунелів до величезних фруктових садів Smart Irrigation Control Box замінює ручне зрошення та здогади автоматизованим управлінням водою за допомогою датчиків, яке реагує на те, що насправді потрібно культурі.

Сільськогосподарське зрошення та вирощування широкомасштабних культур

Масштабні польові культури, сади та виноградники отримують переваги від багатозонного автоматизованого зрошення, яке керує десятками електромагнітних клапанів на території. Контролер послідовно змінює зони по черзі, щоб підтримувати стабільний тиск у системі, водночас подаючи воду відповідно до порогових значень вологості ґрунту, стадії росту культури та даних місцевої евапотранспірації. Інтеграція витратомірів забезпечує підтвердження в реальному часі того, що кожен цикл зрошення забезпечує запланований об’єм, негайно позначаючи засмічення або розриви труб.

Теплиці та захищене вирощування

Тепличне середовище вимагає точного контролю води та поживних речовин у обмеженому просторі для вирощування. Блок керування інтегрується з датчиками навколишнього середовища — температури, вологості, інтенсивності світла та вологості субстрату — для запуску зрошення на основі потреб рослин, а не за фіксованими таймерами. Багатоканальні фертигаційні інжектори дозують рідке добриво та регулятори рН під замкнутим контролем EC/pH, гарантуючи, що кожна культура отримує точний рецепт поживних речовин у правильній концентрації. Віддалений доступ дозволяє виробникам контролювати кілька теплиць з одного смартфона.

Ландшафт і міські зелені насадження

Парки, спортивні майданчики, поля для гольфу та придорожні ландшафти, якими керує муніципальна влада, потребують надійного, програмованого зрошення на розрізнених ділянках. Блок керування керує декількома станціями електромагнітних клапанів за розкладом, що базується на часі або за допомогою датчика, з датчиком дощу, який автоматично призупиняє полив під час вологої погоди, щоб уникнути марної витрати води. З’єднання 4G забезпечує централізоване керування з міського операційного центру, зменшуючи потребу в відвідуванні бригади технічного обслуговування кожного об’єкта.

Віддалені ферми на сонячних батареях

Багато сільськогосподарських об’єктів не мають надійної електромережі. Блок керування може бути налаштований із масивом сонячних панелей, блоком батарей і виходами електромагнітного клапана з блокуванням постійного струму з низьким струмом для повністю автономної роботи поза мережею. Контролер керує запуском насоса (зі свердловини, що живиться від сонячної енергії, або резервуару), зональною послідовністю клапанів і передачею даних — усе це живиться від фотоелектричної системи на місці.

Садівництво, розсадники та спеціальні культури

Контейнерні розсадники, ягідні ферми та підприємства з вирощування квітів часто зрошують невеликі зони з різними типами культур, кожна з яких потребує певних режимів поливу. Блок керування підтримує запрограмовані графіки для кожної зони з незалежним часом початку, тривалістю циклу та рецептами фертигації. Регулювання на основі вологості ґрунту запобігає надмірному зволоженню чутливих культур, тоді як послідовності спринклерів із захистом від замерзання можуть запускатися пороговими значеннями датчика температури.

Райони зрошення та комунальні схеми

У регіонах, де вода розподіляється за об’ємом або часом для окремих виробників, блок керування підтримує IC-картку або автентифікацію користувача RFID для сільськогосподарського вимірювання води. Споживання кожного користувача реєструється та завантажується на платформу керування, що забезпечує платний розподіл води, щорічні ліміти забору та автоматичне відключення насосів у разі перевищення квот.

3. Технічне глибоке занурення

Блок керування Smart Irrigation Control Box поєднує послідовність на основі ПЛК, обробку вхідних даних із кількома датчиками та управління живленням промислового класу в єдиному корпусі, який пройшов заводські випробування, забезпечуючи надійну автоматизацію поливу без нагляду в різних польових умовах.

Ядро контролера та логіка програмування

Блок керування побудований навколо промислового ПЛК або спеціального контролера зрошення з настроюваним входом/виходом. Контролер виконує програми зрошення, які визначають, які зони активуються, у якому порядку, протягом якого часу та за яких умов запуску. Параметри планування включають часові (конкретні дні та час), сенсорні (поріг вологості ґрунту, виявлення дощу) та інтервальні (кожні N годин або днів). Контролер також керує логікою запуску насоса: реле головного насоса замикається до того, як увімкнеться електромагніт першого клапана, і залишається закритим, доки не закриється останній клапан, плюс настроюваний період роботи для промивання магістралі. Ця послідовність запобігає відкриттю клапана при роботі сухого насоса, усуває гідроудар від різких пусків і зупинок і захищає насос від роботи без напору. Для багатозонної роботи регульована міжзональна затримка дозволяє стабілізувати системний тиск між переходами клапанів.

Введення датчиків і моніторинг навколишнього середовища

Блок керування приймає низку входів польових датчиків: аналогові сигнали 4–20 мА або 0–10 В від датчиків вологості ґрунту, датчиків тиску та витратомірів; цифрові імпульсні входи від витратомірів і дощомірів; цифрові входи включення/виключення від поплавкових вимикачів і реле тиску; і дані RS485 Modbus RTU від багатопараметричних датчиків ґрунту, що вимірюють вологість, температуру та електропровідність. Контролер безперервно сканує всі входи, порівнюючи показання з пороговими значеннями, визначеними користувачем. Якщо вологість ґрунту падає нижче цільового значення, починається полив. При виявленні опадів плановий полив припиняють. Якщо швидкість потоку відхиляється від очікуваного діапазону, генерується тривога про розрив труби або заблокований емітер. Усі дані датчиків мають мітку часу та реєструються для аналізу трендів.

Виходи керування клапаном і насосом

Виходи клапанів зазвичай становлять 24 В змінного струму або 12 В постійного струму, сумісні зі стандартними електромагнітними клапанами зрошення. Конфігурація виходу підтримує як електромагніти з фіксацією змінного струму (миттєвий імпульс для відкриття/закриття), так і соленоїди з фіксацією постійного струму для автономних додатків із низьким енергоспоживанням. Виходи насоса – це контакти реле, призначені для котушки контактора двигуна насоса або команди запуску VFD. Для сайтів, де використовуються насоси зі змінною швидкістю, аналоговий вихід 4–20 мА або 0–10 В забезпечує опорну швидкість для VFD на основі тиску в системі або потреби в потокі. Кожен вихід має індивідуальний запобіжник і оптично ізольований від контролера, щоб запобігти пошкодженню процесора збоями польової проводки.

Зв'язок і віддалене управління

Блок керування включає стільниковий модем 4G, модуль LoRa, інтерфейс Wi-Fi або порт Ethernet залежно від інфраструктури сайту. Дані передаються на хмарну платформу за допомогою протоколу MQTT або HTTP. Платформа надає веб-панель і додаток для смартфона (iOS і Android) для моніторингу в режимі реального часу всіх підключених датчиків і виходів, дистанційного коригування розкладу, ручного керування окремими клапанами або насосами, сповіщення про тривогу за допомогою push-повідомлень або SMS, а також графіків історичних даних щодо вологості ґрунту, витрати, тиску та подій зрошення. Для сайтів із наявною системою SCADA контролер підтримує Modbus RTU через RS485 або Modbus TCP, відкриваючи всі точки введення/виведення та параметри конфігурації для прямої інтеграції без хмарного рівня.

Інтеграція фертигації

Якщо включений додатковий модуль фертигації, блок керування керує від одного до чотирьох каналів впорскування, кожен із спеціальним дозуючим насосом або інжектором Вентурі. Контролер контролює витратомір зрошувальної магістралі, щоб розрахувати необхідну швидкість впорскування на основі цільового співвідношення добрив, а потім модулює дозуючий насос для підтримки заданого значення. У конфігураціях з EC/pH-контролем датчики в зрошувальній магістралі або зворотній лінії забезпечують зворотний зв’язок, а контролер регулює швидкість впорскування за допомогою PID-контуру, щоб підтримувати концентрацію поживних речовин і pH у визначених діапазонах. Виходи керування мішалкою змішують резервуари для добрив.

Конфігурація джерела живлення та відключення від мережі

Стандартний блок керування працює від однофазної мережі змінного струму 110–240 В або трифазної мережі змінного струму 380–415 В. Керуючий трансформатор забезпечує 24 В змінного струму/постійного струму для контролера та виходів клапана. Конфігурації поза мережею включають контролер сонячного заряду MPPT, фотоелектричну матрицю (зазвичай від 300 Вт до 1000 Вт) і акумуляторну батарею глибокого циклу (12 В або 24 В). Контролер контролює стан заряду батареї та може зменшити некритичні навантаження або відкласти заплановане зрошення, якщо напруга батареї падає до визначеного користувачем порогу низької потужності. Електромагнітні клапани з блокуванням постійного струму, які споживають електроенергію лише під час миттєвого імпульсу відкриття/закриття, призначені для сонячних майданчиків, щоб мінімізувати вимоги до ємності акумулятора.

Огородження та захист навколишнього середовища

Корпус виготовлено з листової оцинкованої сталі товщиною 1,5–2,0 мм або нержавіючої сталі марки 304 з порошковим покриттям, стійким до УФ-променів. Стандартний рейтинг IP55 підходить для зовнішнього настінного монтажу або монтажу на стовпі на краю зрошуваної зони. Для середовищ, схильних до затоплення або високої вологості, доступний IP65. Сонцезахисний навіс рекомендується для установки під прямим сонячним промінням у тропічному кліматі. Введення кабелю здійснюється через компресійні сальники з рейтингом IP на основі корпусу. Внутрішня вентиляція є пасивною, з дренажними дренажами, що вирівнюють тиск, виключаючи вологу та комах. Усі внутрішні друковані плати мають конформне покриття для запобігання корозії від вологи та випарів сільськогосподарських хімікатів. Пристрої захисту від перенапруг на вхідних лініях живлення та зв’язку захищають від перехідних процесів, спричинених блискавкою. Головний ізолятор із блокуванням дверей забезпечує безпечний доступ для обслуговування. Контролер зберігає всі програми, розклади та зареєстровані дані в енергонезалежній пам’яті, забезпечуючи нульову втрату даних під час перебоїв з живленням.

4.Часті запитання

Q1: До яких типів датчиків можна підключати блок керування?

Блок керування приймає: датчики вологості ґрунту (тензіометричні, ємнісні або типу TDR з виходом 4–20 мА, 0–10 В або Modbus RS485), датчики дощу (імпульсний вхід), витратоміри (імпульсні або 4–20 мА), датчики тиску (4–20 мА), датчики температури та вологості (4–20 мА або Modbus), поплавкові вимикачі та датчики рівня для резервуарів і резервуарів, а також даних метеостанції (через Modbus із зовнішньої метеостанції або хмарного API). Наші інженери підтвердять сумісність датчика під час специфікації проекту.

Q2: Скількома зонами зрошення може керувати один блок керування?

Стандартні конфігурації підтримують від 4 до 24 дротових зон. Модулі розширення дозволяють масштабувати до 48, 72 і більше зон. Для дуже великих розгортань бездротові дистанційні термінали, що зв’язуються через LoRa, можуть керувати додатковими кластерами клапанів на відстані до кількох кілометрів від головного блоку керування, що дозволяє централізоване керування сотнями зон у власності.

Q3: Чи може блок керування працювати без електромережі?

так Доступна автономна конфігурація з інтегрованим контролером сонячного заряду MPPT, фотоелектричними панелями та акумулятором глибокого циклу. Електромагнітні клапани постійного струму використовуються для мінімізації споживання електроенергії. Контролер відстежує стан батареї та відкладає виконання некритичних операцій, якщо напруга впаде до порогу низької потужності. Ця конфігурація широко використовується на віддалених фермах і пасовищах, де використання електромережі є неекономічним.

Q4: Чи можу я керувати системою поливу зі свого смартфона?

так Блок керування передає дані на хмарну платформу через 4G, Wi-Fi або Ethernet. Ви можете переглядати вологість ґрунту, дані про потік і стан клапана в реальному часі; дистанційний запуск або припинення поливу; коригувати графіки та пороги; і отримуйте сповіщення про тривогу за допомогою push-повідомлень або SMS — і все це з додатка для смартфона або веб-панелі.

Q5: Як контролер керує захистом насоса?

Контролер послідовно запускає насос до того, як відкривається будь-який клапан, і зупиняє насос після того, як усі клапани закриються, запобігаючи роботі без напору. Якщо витратомір виявляє відсутність потоку, незважаючи на роботу насоса, генерується сигнал тривоги сухого ходу, і насос вимикається. Вхід датчика тиску забезпечує захист від високого та низького тиску. Потужність насоса може з'єднуватися з пристроєм плавного пуску або VFD для більших двигунів.

Q6: Що станеться з зрошенням, якщо зв'язок буде втрачено?

Контролер зберігає всі програми та розклади в локальній енергонезалежній пам'яті. Якщо зв’язок із хмарною платформою втрачено, контролер продовжує виконувати свій запрограмований розклад автономно, використовуючи свій внутрішній годинник реального часу. Умови запуску на основі датчиків (вологість ґрунту, опадомір) також продовжують працювати. Коли зв’язок відновлюється, буферизовані дані синхронізуються з хмарою.

Q7: Чи може один блок керування керувати як зрошенням, так і фертигацією?

так Додатковий модуль фертигації керує від одного до чотирьох каналів впорскування за допомогою спеціального керування насосом або трубкою Вентурі. Дозування може ґрунтуватися на часовому введенні, пропорційному потоку впорскування або замкнутому регулюванні EC/pH за допомогою зворотного зв’язку від датчиків у зрошувальній магістралі. Виходи мішалки утримують резервуари для добрив у підвішеному стані.

Q8: Яке обслуговування потребує блок керування?

Регулярне технічне обслуговування мінімальне: щомісячний візуальний огляд корпусу та ущільнення дверцят, щоквартальна перевірка герметичності роз’ємів живлення та щорічне функціональне тестування всіх виходів клапанів і входів датчиків. Якщо встановлено сонячну енергосистему, щоквартально слід перевіряти клеми акумулятора та рівень електроліту (для залитих акумуляторів). Сам контролер не має рухомих частин і не потребує планової заміни.

5. Широкомасштабна експлуатація фруктового саду — розгортання автоматизованого багатозонального зрошення

Фон

Підприємство з вирощування фруктів у південній Європі керувало 180 гектарами садів кісточкових і цитрусових на хвилястій місцевості. Зрошення здійснювалося з кількох свердловин і спільного резервуару, розподіленого через мережу магістралей приблизно до 90 кластерів електромагнітних клапанів, які обслуговували окремі блоки фруктових садів. Зрошування відбувалося за фіксованим графіком, яким керували вручну польові робітники, які їздили між блоками, щоб відкривати та закривати клапани протягом дня та ночі.

Виклик

Керування клапаном вручну було трудомістким і неточним. Іригатори застосовували однаковий час роботи незалежно від коливань вологості ґрунту між блоками, що призводило до надмірного зрошення в зонах з переважанням глини та недостатнього зрошення на піщаних грядах. У розпал літа команді було важко завершити всі заплановані набори протягом 24 годин. Запуски насосів часто відбувалися неузгоджено з положенням клапанів — клапани відкривалися до того, як насос запрацював, що спричиняло повітряні пробки та гідроудари, які пошкоджували магістральну арматуру. Свердловинні насоси ферми також працювали проти закритих клапанів наприкінці зміни, викликаючи перевантаження. Внесення добрив здійснювалося окремою ручною системою Вентурі без запису норм внесення на блок.

Виробник хотів мати єдину інтегровану систему керування, яка могла б керувати всіма клапанами, насосами та фертигацією, контролювати її дистанційно та звести роботу до зрошення до наглядової ролі.

Чому Smart Irrigation Control Boxes?

Блокове планування ферми передбачало централізовану архітектуру: один головний блок керування в насосному сараї, який керує всіма запусками насосів і тиском у магістралі, з бездротовими дистанційними терміналами LoRa на кожному кластері сателітних клапанів, які обмінюються даними з головним контролером. Це дозволило уникнути траншеї контрольних кабелів через сад.

Контрольний блок був налаштований на шість вихідних каналів насоса (чотири свердловини, два підвищувальні насоси), вхід датчика тиску на магістралі, входи витратоміра на випуску кожного насоса для захисту від сухого ходу та сумарного відстеження потоку, а також 90 бездротових виходів клапанів через супутникові RTU. Було розгорнуто мережу моніторингу вологості ґрунту — шість багатоглибинних ємнісних зондів у типових зонах ґрунту — підключених до контролера через Modbus RS485.

Фертигація була інтегрована через три канали дозування, кожен з яких мав інжекторний насос зі змінною швидкістю, керований логікою пропорційності потоку. Контролер відстежував витратомір основної лінії та регулював швидкість впорскування, щоб підтримувати цільову концентрацію добрив незалежно від того, які блоки зрошували.

Програмування було структуроване за блоками фруктових садів, із пороговими значеннями вологості ґрунту, які визначали, чи буде проходити запланований цикл поливу для кожного блоку. Вхід опадоміру автоматично призупиняє весь запланований полив на 24 години після 5 мм опадів. Усі дані передавалися на хмарну платформу через 4G, надаючи керівнику ферми єдину інформаційну панель для всієї операції.

Розгортання

Дві основні блоки управління розумним зрошенням були встановлені на двох головних насосних навісах із 16 бездротовими RTU LoRa, розподіленими по всьому саду. Система керувала шістьма насосами, 90 зрошувальними клапанами та трьома фертигаційними каналами. Електропостачання здійснювалося через мережу на насосних станціях; RTU були на сонячній енергії з внутрішніми батареями. Встановлення та введення в експлуатацію були завершені протягом чотирьох тижнів після періоду збору врожаю, при цьому існуючі електромагнітні клапани та контактори насоса були збережені.

Результати

●  Працю на зрошуванні скоротили з польової команди з чотирьох осіб до одного супервайзера, який стежить за інформаційною панеллю хмари та періодично проводить інспекції полів.

●  Споживання води зменшилося приблизно на 28% у перший повний сезон завдяки плануванню блоків на основі вологості ґрунту, яке усунуло непотрібне зрошення на важких ґрунтах.

●  Значно зменшилася кількість звернень до технічного обслуговування, пов’язаних з насосами: за допомогою захисту на основі потоку було усунуто відключення через сухий хід, а пошкодження магістральних фітингів від гідроудару припинилося завдяки скоординованій послідовності насос-клапан.

●  Використання добрив було зменшено на 15% завдяки пропорційному вприскуванню, а записи про внесення на блок тепер автоматично реєструються для відповідності та агрономічної перевірки.

●  Менеджер ферми повідомив, що можливість переглядати весь стан зрошувальної системи на смартфоні — особливо у неробочий час і у вихідні дні — була значною операційною перевагою.
