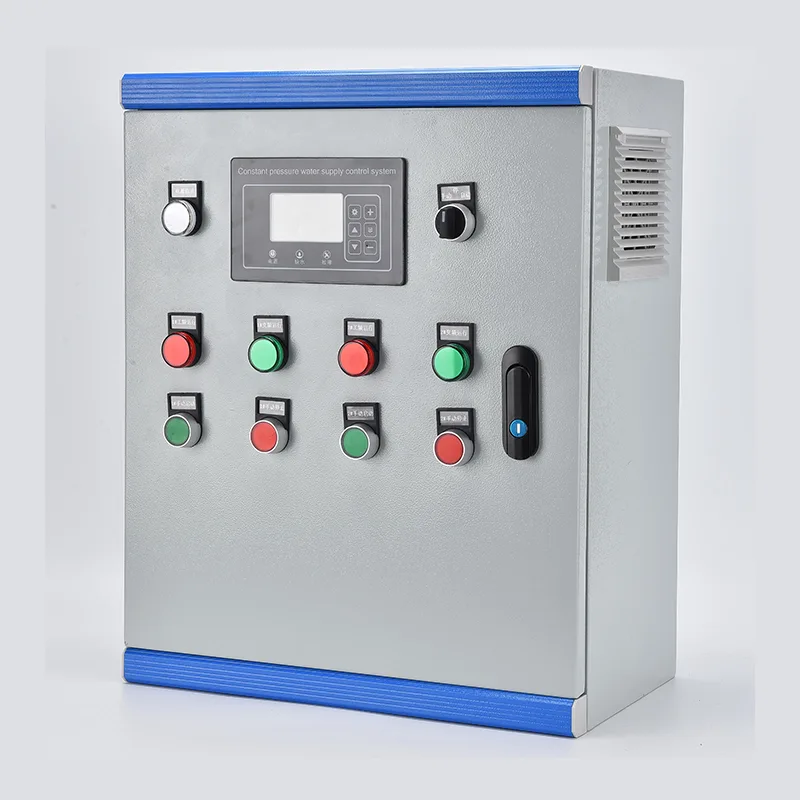

Шафа управління системою водопостачання постійного тиску

Шафа керування системою водопостачання постійного тиску об’єднує VFD, PLC або спеціальний контролер насоса, вхідні автоматичні вимикачі, вихідні контактори для кожного насоса, трансформатор керування та інтерфейс передавача тиску в єдиному підлоговому корпусі. Номінальна потужність становить від 0,75 кВт до 400 кВт при трифазному напрузі 380–480 В. Датчик тиску на головному колекторі подає сигнал 4–20 мА на контролер, який безперервно порівнює фактичний тиск із встановленим користувачем заданим значенням і регулює вихідну частоту VFD через контур PID для підтримки регулювання в межах ±0,02 МПа. У системах з декількома насосами провідний насос працює під керуванням VFD, тоді як затримуючі насоси послідовно запускаються або відключаються в залежності від коливань попиту. Баланси чергування робочих годин працюють на всіх насосах. Захист охоплює сухий хід, перевантаження, втрату фази, коротке замикання та надлишковий тиск. Сенсорний екран HMI, встановлений на дверях, відображає тиск у системі, стан насоса, частоту, журнали несправностей і дані про енергію. Зв’язок через Modbus RTU/TCP або додатковий хмарний шлюз 4G забезпечує віддалений моніторинг та інтеграцію SCADA. Корпус виготовлено з оцинкованої сталі з порошковим покриттям, має стандарт IP54 або до IP65 для зовнішнього використання.

Ідеальні програми

Там, де тиск води має залишатися незмінним, незважаючи на зміну попиту, шафа керування системою водопостачання постійного тиску замінює гравітаційне зберігання та перекачування з фіксованою швидкістю автоматизованим керуванням, що реагує на потреби.

Муніципальне водопостачання та підвищувальні станції

Міські водопровідні мережі відчувають значні коливання тиску між годинами пік і нічними періодами низької витрати. Шафа підтримує постійний тиск у визначених точках мережі шляхом модуляції швидкості та ступеня насоса, усуваючи провали та стрибки, які навантажують з’єднання труб і викликають скарги на обслуговування. Для підвищувальних станцій уздовж довгих магістралей електропередачі контур ПІД адаптується до зміни тиску на вході та змінного відведення вниз по потоку.

Висотні житлові та комерційні будівлі

Житлові вежі, готелі та офісні будинки потребують надійного тиску на верхні поверхи. Шафа постійного тиску з декількома вертикальними багатоступеневими насосами автоматично регулює продуктивність відповідно до попиту на основі заповнюваності — нижче опівдні, вище під час ранкових і вечірніх піків. Система усуває потребу в громіздких резервуарах на даху разом із їх структурним навантаженням, ризиком зараження легіонелою та вимогами до доступу для обслуговування.

Вода для промислових процесів і охолодження

Виробничі підприємства, підприємства харчової промисловості та електростанції потребують технічної води під жорстко контрольованим тиском. Шафа забезпечує підживлення градирні, лінії промивання, живлення котла та контури виробничої води з точністю регулювання, що відповідає потребам процесу. Регулювання на основі VFD усуває втрату енергії та знос клапанів, пов’язаний із дроселюванням.

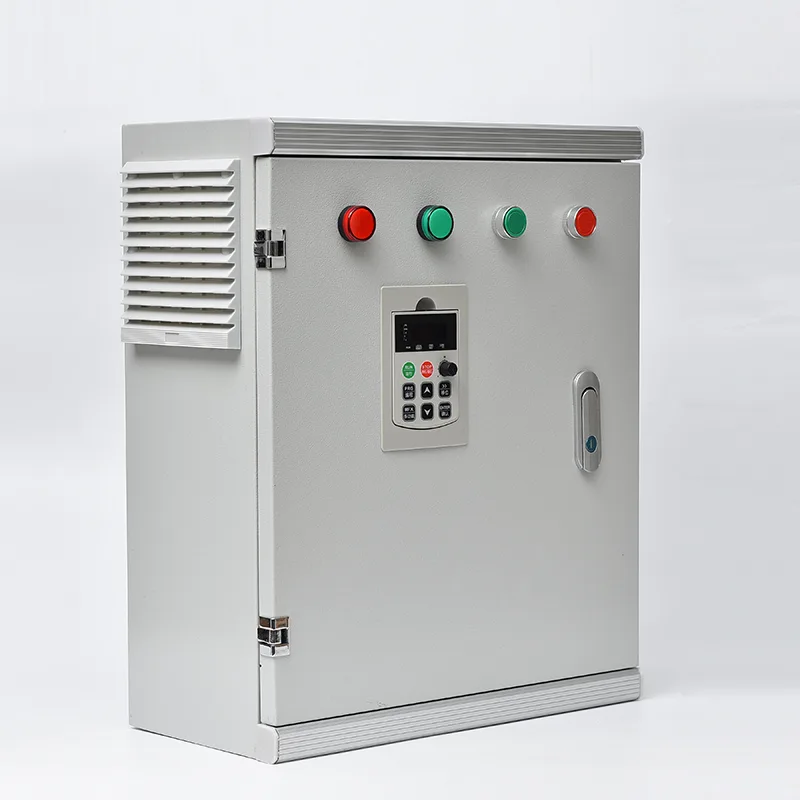

Сільськогосподарське зрошення

Для великомасштабних крапельних, спринклерних і центропровідних систем потрібен змінний потік при стабільному тиску в зонах поля з різними характеристиками емітерів. Шафа працює з декількома конфігураціями насосів, включаючи занурювальні свердловини та горизонтальні насоси для підкачування, автоматично підбираючи продуктивність до кількості відкритих зон зрошення. Вбудований захист від сухого ходу захищає насоси під час зміни рівня вихідної води.

Сільське та громадське водопостачання

Сільські системи та віддалені населені пункти виграють від автоматизованого керування тиском, яке замінює ручну роботу насоса. Завдяки інтегрованому датчику рівня накопичувального резервуару шафа запускається та зупиняється автоматично, щоб підтримувати заповнення резервуару, забезпечуючи постійний тиск споживачам. Віддалений моніторинг через 4G дозволяє одному оператору керувати декількома розпорошеними станціями з мобільного телефону або центрального SCADA.

Готель, курорт і готельний бізнес

Курорти та заклади відпочинку з будівлями, розташованими по всій ділянці, потребують рівномірного тиску для кімнат для гостей, кухонь, пральні та озеленення. The cabinet manages multiple pumps to meet peak morning and evening demand while reducing energy during off-peak hours, with the system largely in sleep mode overnight.

Технічне глибоке занурення

Шафа керування системою водопостачання постійного тиску поєднує в собі керування швидкістю VFD, послідовність насосів на основі ПЛК і комплексний захист у єдиному корпусі, зібраному на заводі, забезпечуючи автономне керування тиском для установок з одним або кількома насосами.

Регулювання тиску із замкнутим контуром PID

Датчик тиску на магістральному колекторі перетворює тиск води в аналоговий сигнал 4–20 мА. Контролер працює за цифровим алгоритмом ПІД: пропорційне посилення визначає, наскільки агресивно система реагує на відхилення тиску, інтегральний час усуває зміщення в стаціонарному стані, а похідне демпфування пригнічує перерегулювання під час раптових змін потоку. Вихід PID безпосередньо встановлює опорну частоту VFD, регулюючи швидкість насоса відповідно до потреб у реальному часі. Типова точність регулювання становить ±0,02 МПа після налаштування на конкретні характеристики системи — довжину труби, характеристику насоса та об’єм резервуара під тиском.

Логіка секвенування кількох насосів

Коли потреба перевищує потужність одного насоса, керованого VFD, контролер вмикає додаткові насоси. Провідний насос працює під керуванням VFD. Якщо він досягає максимальної частоти, а тиск усе ще падає нижче встановленого значення, контролер переводить цей насос у режим роботи з фіксованою швидкістю через байпасний контактор і запускає насос із затримкою під керуванням VFD. У міру того, як попит падає, а VFD досягає мінімальної частоти з тиском, вищим за задане значення, насоси із затримкою вимикаються один за одним, а провідний насос повертається до керування змінною швидкістю. Це гарантує, що тільки один насос працює зі змінною швидкістю в будь-який час, тоді як інші працюють з фіксованою швидкістю поблизу своєї найкращої точки ефективності.

Чергування та вирівнювання обов'язків

Щоб рівномірно розподілити знос, контролер змінює позначення провідного насоса на основі сукупної кількості годин роботи або кількості пусків. Насос із найнижчою кількістю годин стає наступним, коли запускається обертання, що відбувається за умов низького потоку, щоб уникнути перебоїв у тиску. Насос, вимкнений для технічного обслуговування, блокується з обертання через цифровий вхід, і контролер перерозподіляє роботу між іншими насосами.

Управління режимами сну, пробудження та низького потоку

Під час періодів нульового попиту — наприклад, вночі в комерційних будівлях — VFD зрештою досягає своєї мінімальної частоти, а тиск утримується на заданому значенні. Після настроюваної затримки контролер переходить у сплячий режим і зупиняє всі насоси. Невеликий мембранний бак підтримує тиск у системі під час сну. Коли тиск падає до порогового значення, контролер перезапускає провідний насос і підвищує тиск, щоб відновити тиск. Цей цикл запобігає роботі насосів із закритим клапаном протягом тривалого часу, заощаджуючи енергію та захищаючи насос від перегріву.

Комплект захисту насоса

Контролер забезпечує спеціальний захист насоса, окрім стандартного перевантаження двигуна. Виявлення сухого ходу використовує або цифровий вхід від датчика рівня свердловини, або датчик мінімального струму двигуна. Відключення від надмірного тиску з автоматичним скиданням запобігає пошкодженню труби, якщо клапан раптово закриється. Блокування швидкого циклу обмежує кількість запусків на годину для захисту обмоток двигуна. Втрата фази та моніторинг послідовності фаз запобігають механічним пошкодженням від зворотного обертання. Усі події відключення мають мітку часу та зберігаються в журналі несправностей із настроюваною кількістю спроб автоматичного скидання до того, як для блокування знадобиться втручання оператора.

Архітектура приводу VFD

ЧРП вибрано для роботи насоса зі змінним крутним моментом із перевантаженням 110% протягом 60 секунд. Можливість запуску з швидкого ходу забезпечує плавний перезапуск насоса, що працює на вибігу, без відключення через перевантаження по струму. Програмування пропускання частоти дозволяє уникнути смуг механічного резонансу. Автоматична оптимізація енергії зменшує струм намагнічування двигуна при невеликому навантаженні, зберігаючи додаткову енергію, коли насос працює нижче повної швидкості. Вбудований дросель ланцюга постійного струму та фільтр RFI зводять до мінімуму інжекцію гармонійного струму в джерело живлення.

HMI та інтерфейс оператора

Кольоровий сенсорний екран, встановлений на дверцятах, надає інформацію про тиск і задане значення системи в реальному часі, стан окремого насоса, загальну кількість годин роботи та кількість запусків для кожного насоса, активні сигнали тривоги з історією несправностей і доступ до параметрів, захищений паролем. Керування ручним керуванням підтримує введення в експлуатацію та технічне обслуговування.

Віддалений моніторинг і зв'язок

Стандартний RS485 Modbus RTU підключається до SCADA або телеметричного обладнання на місці. Додатковий хмарний шлюз 4G або Ethernet забезпечує віддалений доступ через веб-браузер або додаток для смартфона, надаючи в режимі реального часу тиск, стан насоса, споживання енергії та сповіщення про тривогу. Оператори можуть дистанційно регулювати задані значення тиску відповідно до вимог конкретної системи.

Огородження та екологічне будівництво

Для підлогової шафи використовується оцинкований сталевий лист товщиною 1,5–2,0 мм з порошковим покриттям, стійким до ультрафіолету. IP54 є стандартом для внутрішніх бюветів. IP55 або IP65 доступні для зовнішнього середовища та водоочищення. Відфільтрована примусова вентиляція з термостатичним керуванням вентилятором підтримує внутрішню температуру в межах робочого діапазону VFD. Для встановлення на відкритому повітрі в тропіках або пустелях можна вказати сонцезахисний навіс і антиконденсаційний обігрівач. Введення кабелю здійснюється через сальники в основі шафи. Шафа розроблена та виготовлена ​​відповідно до IEC 61439-1/2, усі компоненти мають маркування CE та доступні регіональні сертифікати.

Часті запитання

Q1: Як шафа підтримує постійний тиск?

Датчик тиску на головному колекторі води постійно вимірює тиск у системі та надсилає сигнал 4–20 мА на контролер. Алгоритм PID контролера порівнює фактичний тиск із встановленим користувачем цільовим значенням. Якщо тиск падає, вихідна частота VFD збільшується, щоб прискорити роботу насоса. Якщо тиск підвищується, це сповільнює роботу насоса. Це регулювання із замкнутим циклом працює безперервно, зазвичай утримуючи тиск у межах ±0,02 МПа від заданого значення.

Q2: Скількома насосами може керувати одна шафа управління системою водопостачання постійного тиску?

Стандартні конфігурації підтримують від 1 до 6 насосів, причому 2 або 3 насоси є найпоширенішим розгортанням. У системах із декількома насосами один VFD керує насосом зі змінною швидкістю, тоді як додаткові насоси запускаються з фіксованою швидкістю, коли потреба зростає. Уся логіка послідовності насосів, чергування та перемикання несправностей вбудована в контролер.

Q3: Яка різниця між цією шафою та встановленням окремих VFD на кожному насосі?

Шафа забезпечує повну систему керування — логіку послідовності насосів, контур PID тиску, автоматичне чергування, перемикання несправностей, функцію сну/пробудження та єдиний інтерфейс користувача — усе це попередньо підключено та перевірено на заводі. Індивідуальні VFD не можуть координувати роботу кількох насосів без значної зовнішньої техніки.

Q4: Чи може система працювати з накопичувальним баком або без нього?

Обидва. У режимі заповнення резервуару контролер підтримує тиск у системі, а датчик рівня в резервуарі забезпечує повноваження запуску/зупинки. У прямій основній конфігурації контролер підтримує тиск у магістралі безпосередньо на розподільному трубопроводі, модулюючи швидкість насоса, щоб відповідати потребам споживача без резервуара для зберігання.

Q5: Які типи насосів сумісні?

Шафа керує стандартними трифазними асинхронними двигунами, які використовуються в занурювальних свердловинних насосах, вертикальних багатоступінчастих насосах, горизонтальних відцентрових насосах із кінцевим всмоктуванням і вбудованих насосах підвищувального тиску на 380–480 В, 50/60 Гц. Двигуни з постійними магнітами також можна керувати сумісними VFD.

Q6: Який діапазон потужності доступний?

Стандартні конфігурації охоплюють від 0,75 кВт до 400 кВт. Розмір шафи залежить від кількості насосів, струму повного навантаження двигуна кожного насоса та рівня несправності на місці. Наші інженери виберуть ЧРП, контактори, автоматичні вимикачі та шинну систему з даних вашого насоса.

Q7: Які доступні варіанти віддаленого моніторингу?

Стандартний RS485 Modbus RTU підключається до SCADA сайту. Додаткові шлюзи 4G або Ethernet підключаються до хмарної платформи, забезпечуючи доступ через веб-браузер або додаток для смартфона до тиску в реальному часі, стану насоса, споживання енергії, сигналів про несправності та історичних даних. SMS або push-повідомлення додатків сповіщають операторів про несправності.

Q8: Яке обслуговування потребує шафа?

Щомісячна перевірка ущільнювачів дверей і вентиляційних фільтрів. Щоквартальна перевірка електроприпинень. Щорічна функціональна перевірка пристроїв безпеки та логіки чергування. Вентилятори охолодження VFD і конденсатори ланцюга постійного струму мають термін служби 5–10 років і замінні. Датчик тиску слід калібрувати щороку.

Q9: Як ця система економить енергію порівняно з традиційним насосом?

Насос постійної швидкості з дросельним клапаном витрачає енергію на перекачування всупереч штучному обмеженню. ЧРП адаптує швидкість насоса безпосередньо до вимог. Оскільки потужність насоса змінюється відповідно до куба швидкості, насос із швидкістю 80% споживає приблизно 50% енергії на повній швидкості. У режимі сну в періоди нульового попиту установки зазвичай досягають від 20% до 40% зниження енергії.

Реконструкція міського вторинного водопостачання — багатоповерхівка

Фон

Муніципальне управління водопостачання у великому азіатському місті керувало понад 80 підвищуючими станціями вторинного водопостачання, які обслуговували багатоповерхові житлові громади. Кожна станція забезпечувала від 200 до 800 квартир у вежах від 18 до 35 поверхів. Існуюче обладнання старіло — на деяких станціях використовували резервуари на даху з поплавковим клапаном, інші використовували насосні установки з фіксованою швидкістю з редукційними клапанами. Міська влада дозволила провести модернізацію, щоб покращити якість тиску, видалити резервуари на даху з міркувань охорони здоров’я та зменшити споживання енергії насосами.

Виклик

Кожна підвищувальна станція обслуговувала башту з чітким профілем попиту: різкі ранкові та вечірні піки, помірний денний попит і майже нульовий потік вночі. Існуючі насоси з фіксованою швидкістю працювали на повну потужність незалежно від попиту, випускаючи надлишковий тиск через редукційні клапани. Це втрачало значну кількість енергії, генеруючи тепло та шум у бюветах. Резервуари на даху потрібно було зняти, щоб відповідати новим санітарним нормам, і влада вимагала від усіх нових станцій повідомляти дані на центральну платформу SCADA. Фізичний простір також був обмеженим — більшість бюветів було переобладнано у підвальні приміщення з обмеженою висотою стелі та обмеженим доступом.

Чому варто вибрати шафу керування системою водопостачання постійного тиску?

Після успішного пілотування на трьох станціях влада вибрала шафи постійного тиску заводської конструкції. В єдиному корпусі розміщувалися частотно-частотний привод, контролер, вихідні контактори для трьох вертикальних багатоступеневих насосів, інтерфейс тиску та сенсорний екран HMI, що відповідає розмірам старої панелі. ПІД-контроль тиску дозволив повністю зняти редукційні клапани. Провідний насос змінював швидкість відповідно до попиту, за потреби встановлювали додаткові насоси. Протягом ночі система спала, тиск утримувався невеликою судиною діафрагми.

Тиск води в квартирах на верхніх поверхах стабілізувався на нормативному мінімумі незалежно від попиту, без надлишкового тиску на нижніх поверхах, який викликала стара система. Споживання енергії вимірювалося на кожній станції та передавалося до SCADA уповноваженого органу через Modbus, надаючи операторам видимість у реальному часі та можливість дистанційно регулювати задані значення тиску для конкретної висоти кожної вежі.

Розгортання

Протягом 18 місяців на першому етапі було встановлено тридцять дві шафи постійного тиску. Кожна шафа була попередньо завантажена з даними насоса та заданими значеннями тиску, що відповідають конкретній вежі. На місці введення в експлуатацію підключеного джерела живлення, кабелів двигуна насоса та датчика тиску — зазвичай завершується за один день на кожну станцію.

Результати

●  Скарги з боку мешканців верхніх поверхів у 32 громадах знизилися до нуля протягом трьох місяців після введення в експлуатацію.

●  Енергоспоживання насоса впало в середньому на 35% порівняно з попередньою базовою лінією з фіксованою швидкістю, перевищивши цільові 25%, встановлені органом влади.

●  Беркери на даху були виведені з експлуатації та видалені, усунувши відповідні витрати на технічне обслуговування та відповідність якості води.

●  Операційна група з двох осіб тепер керує всіма 32 станціями дистанційно з центральної SCADA.

●  Організація стандартизувала шафу постійного тиску для решти 50 станцій, наразі триває другий етап.
