55 кВт трифазний 380 В VFD HAVC

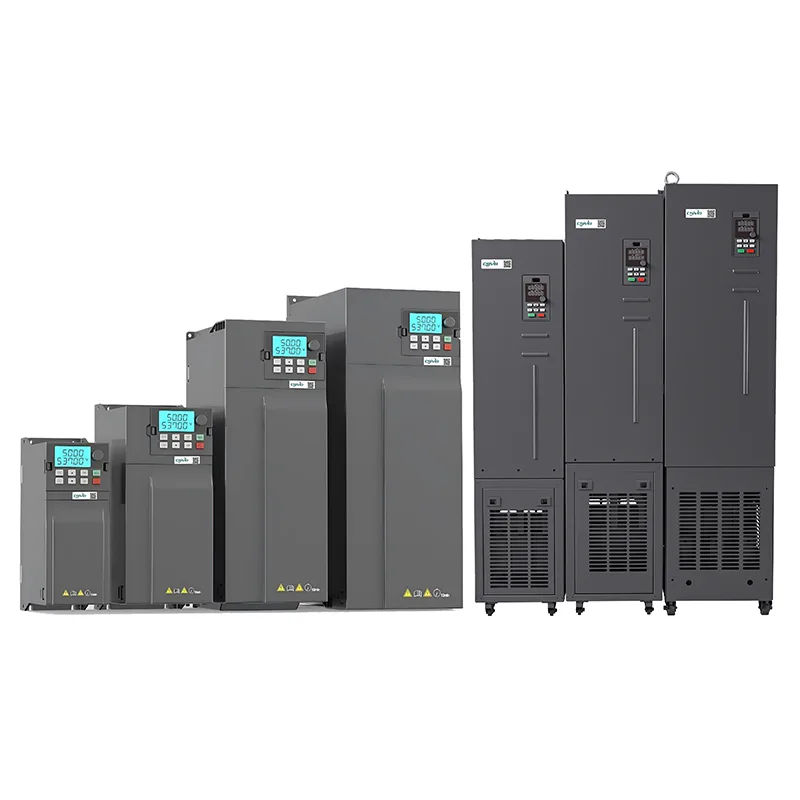

CSIVEI 55 кВт трифазний VFD HAVC 380 В розроблений для середніх і важких промислових застосувань, які вимагають надійної потужності та точності. Завдяки вдосконаленому векторному управлінню замкнутим циклом, цей привод забезпечує 150% пускового моменту при 0,5 Гц і підтримує режими керування SVC і V/F. Вбудовані функції ПЛК, кілька протоколів зв’язку (Modbus, Profibus, Ethernet/IP додатково) та інтуїтивно зрозуміла РК-клавіатура забезпечують безпроблемну інтеграцію в автоматизовані системи. Підходить для компресорів, великих вентиляторів, змішувачів і насосів.

Основні параметри та специфікації

Типові застосування

CSIVEI 55 кВт трифазний 380 В VFD HAVC забезпечує надійну роботу для важкого промислового обладнання, яке вимагає безперервної роботи:

●  Великі насоси – магістральні насоси водопостачання, промислові насоси охолодження

●  Промислові вентилятори – вентиляція шахт, вентилятори цементного заводу, пиловловлювачі

●  Компресори – великі повітряні компресори, азотні компресори

●  Змішувачі – бетономішалки, хімічні реактори, пульпозмішувачі

●  Центрифуги – центрифуги для цукру, центрифуги для масла, декантери

Завдяки посиленому охолодженню та функціям пом’якшення гармонік він забезпечує надійну роботу в суворих умовах.

Зручне керування та просте налаштування

Серія CSIVEI VFD надає перевагу простоті використання, скороченню часу встановлення та спрощенню щоденної роботи для інженерів і обслуговуючого персоналу.

Інтуїтивно зрозуміла клавіатура – ​​LED/LCD клавіатура забезпечує чітке відображення параметрів і швидку навігацію. Групи параметрів логічно організовані, а багатомовна підтримка забезпечує доступність для користувачів у всьому світі.

Майстер швидкого запуску – крок за кроком налаштувань допоможе користувачам виконати основні налаштування параметрів за лічені хвилини. Попередньо налаштовані прикладні макроси (вентилятор/насос, конвеєр, постійний крутний момент) дозволяють налаштувати одним дотиком для типових програм.

Функція копіювання параметрів – завантажуйте параметри з одного приводу на клавіатуру та завантажуйте їх на кілька приводів, що значно скорочує час налаштування для систем із кількома приводами та забезпечує узгоджену конфігурацію.

Знімна клавіатура – ​​клавіатуру можна встановити дистанційно за допомогою подовжувача, що забезпечує зручне керування з дверей панелі керування або з віддалених місць.

Компактний дизайн – компактна площа дозволяє встановлювати пліч-о-пліч, максимізуючи щільність панелей і зменшуючи вимоги до розміру шафи.

поширені запитання

Як вибрати правильний VFD для мого двигуна?

Кілька речей, які слід враховувати:

●  Потужність двигуна — VFD має збігатися або бути трохи більшим, ніж номінальна потужність двигуна.

●  Вхідна напруга — однофазна 230 В або трифазна 400 В, переконайтеся, що вона відповідає вашому джерелу живлення.

●  Тип навантаження — для навантажень із постійним крутним моментом, як-от конвеєрів або екструдерів, зазвичай потрібен частотно-регулювальний привод із розміром 100–120% потужності двигуна. Навантаження зі змінним крутним моментом, такі як вентилятори та насоси, часто можуть використовувати частотно-частотний привод, який відповідає потужності двигуна, а також ви отримуєте економію енергії.

●  Навколишнє середовище — для запилених, вологих або відкритих місць виберіть вищий рівень IP (IP40, IP54, IP66) або помістіть диск у захищений корпус.

●  Зв’язок — якщо вам потрібно спілкуватися з ПЛК або SCADA, переконайтеся, що накопичувач підтримує ваш протокол (Modbus RTU є стандартним; Profibus, Ethernet/IP тощо є додатковими).

●  CSIVEI також має інструмент визначення розміру та технічну підтримку, якщо вам потрібна друга думка.

Чи можу я використовувати однофазний вхідний VFD з трифазним двигуном?

так Однофазні приводи 230 В від CSIVEI приймають однофазне вхідне та видають трифазне живлення на двигун. Це звичайне налаштування, коли доступне лише однофазне живлення, але вам потрібна ефективність і надійність трифазного двигуна. Просто переконайтеся, що напруга двигуна відповідає вихідній напрузі приводу — трифазне 230 В.

Чи потрібен зовнішній гальмівний резистор?

Це залежить. Якщо вам потрібне швидке уповільнення або вантаж має високу інерцію (наприклад, центрифуги, крани, підйомники чи мотальні машини), тоді так, він вам знадобиться. У приводах із внутрішнім блоком гальмування резистор обробляє регенеративну енергію, щоб уникнути перенапруги та скоротити час зупинки. Для вентиляторів і насосів із повільнішим уповільненням його зазвичай можна пропустити.

Які протоколи зв'язку підтримуються?

Усі накопичувачі CSIVEI стандартно оснащені Modbus RTU через RS485. Доступні додаткові модулі для Profibus DP, Profinet, Ethernet/IP, CANopen і DeviceNet. Вони дозволяють інтегруватися з основними системами ПЛК і SCADA для віддаленого моніторингу, зміни параметрів і централізованого керування.

Як налаштувати накопичувач вперше?

Накопичувачі CSIVEI мають майстер швидкого запуску, який за кілька хвилин проведе вас через найнеобхідніше:

Введіть дані паспортної таблички двигуна (потужність, напруга, струм, частота, оберти за хвилину), виберіть прикладний макрос (вентилятор/насос, конвеєр, постійний крутний момент), установіть час розгону та гальмування, виберіть джерело частоти (клавіатура, аналоговий вхід, зв’язок) і запустіть автоналаштування для оптимізації керування двигуном. У посібнику є всі деталі, а клавіатура знімна, тому ви можете керувати нею дистанційно, якщо потрібно.
