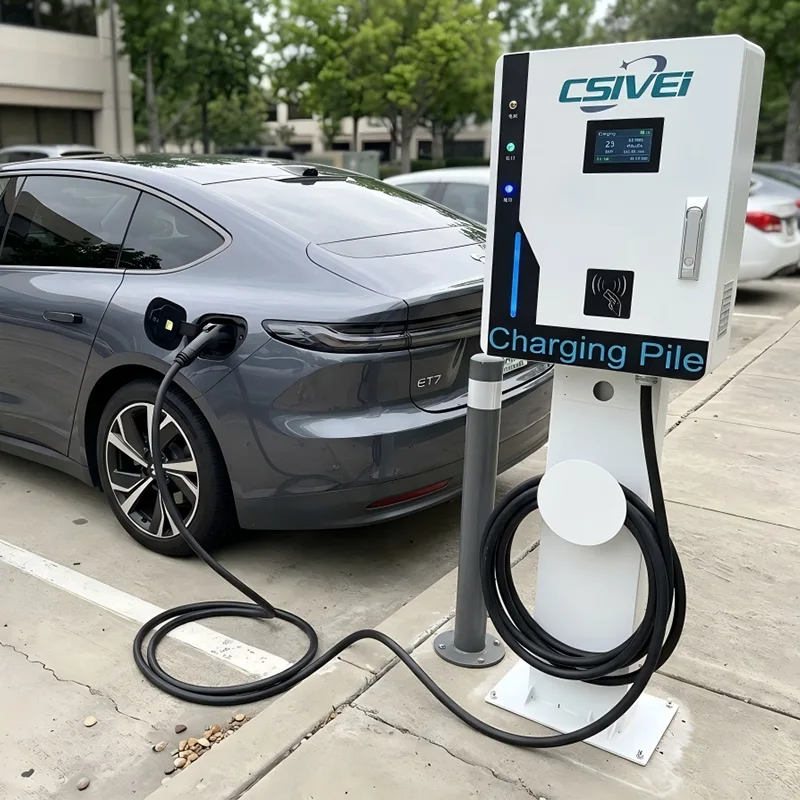

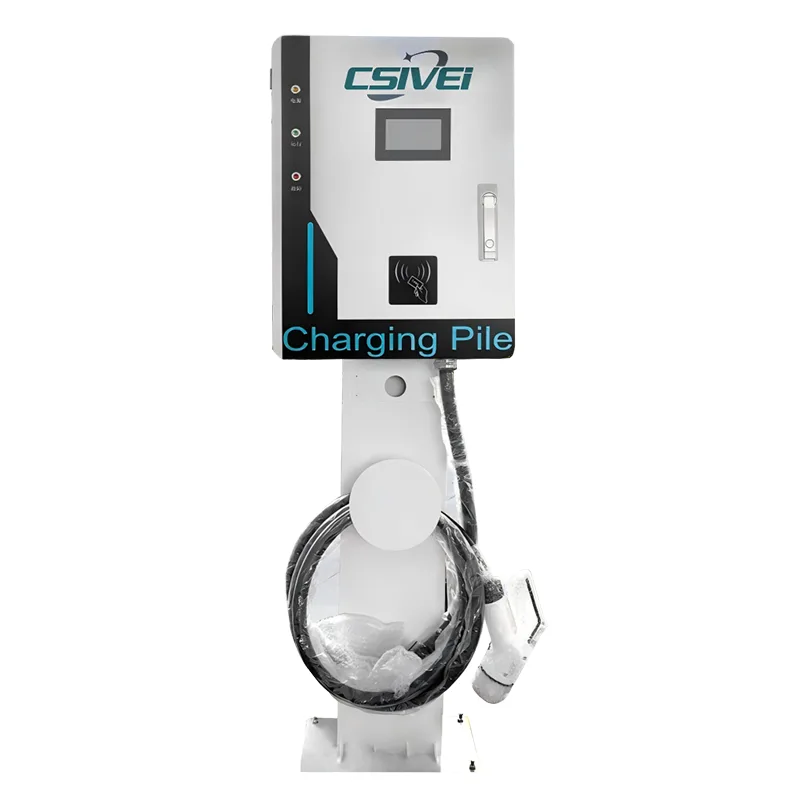

Стояча зарядна станція постійного струму для однієї гармати

Розроблений для конфігурацій від 30 кВт до 240 кВт, цей підлоговий блок призначає один спеціальний зарядний пристрій на паркувальний майданчик, усуваючи плутанину спільного використання кабелю та складність розподілу доходів установок з подвійними гарматами. Він підтримує стандарти CCS1, CCS2, CHAdeMO та GB/T, охоплюючи всі основні ринки електромобілів. Корпус з оцинкованої сталі зі стандартом IP55 і адаптивне управління температурою забезпечують надійну роботу при температурах від -30 °C до +55 °C, стійкість до вологості, пилу та екстремальних погодних умов. Контроль доступу здійснюється за допомогою 7-дюймового сенсорного екрана з RFID і автентифікацією на основі програми, а сумісність з OCPP 1.6J/2.0.1 забезпечує безперебійну інтеграцію серверної частини для моніторингу в реальному часі, віддаленої діагностики та динамічного ціноутворення. Багаторівнева система безпеки — включаючи моніторинг ізоляції в режимі реального часу, чутливий до постійного струму захист від залишкового струму та відключення від перегріву — захищає як автомобіль, так і користувача протягом кожного сеансу. Модульна архітектура живлення дозволяє замінювати модулі з можливістю гарячої заміни, мінімізуючи час простою в обслуговуванні та знижуючи загальну вартість володіння протягом терміну служби зарядного пристрою.

Ключові особливості цього швидкого зарядного пристрою постійного струму для однієї гармати

●  Гнучкий діапазон потужності від 30 кВт до 240 кВт, масштабований відповідно до потужності місця

●  Підтримка багатьох стандартів, що охоплює CCS1, CCS2, CHAdeMO та GB/T

●  Міцна зовнішня конструкція із захистом IP55, антикорозійною обробкою та надійною роботою за екстремальних температур

●  Розумний користувальницький інтерфейс із 7-дюймовим сенсорним екраном, автентифікацією RFID/App і підключенням до серверної частини OCPP 1.6J для моніторингу в реальному часі та віддаленої діагностики

●  Комплексна безпека, включаючи моніторинг ізоляції, захист від витоку, відключення при перегріві та функцію аварійної зупинки

Ідеальні програми

Розроблена для комерційних і громадських зарядних середовищ, зарядна станція постійного струму для однієї гармати забезпечує швидке та надійне живлення саме там, де це найбільше потрібно.

Громадські станції швидкої зарядки: ідеально підходить для міських зарядних центрів, зон обслуговування автомагістралей та муніципальної інфраструктури, цей підлоговий блок постійного струму забезпечує швидке поповнення, мінімізуючи час очікування водія та максимізуючи оборот станцій. Його конфігурація з одним пістолетом спрощує керування смугою та забезпечує оптимізацію операцій.

Автопарк і склади логістики. Розроблений для підтримки парків із високим рівнем використання, включаючи таксі, автозапчастини, фургони та електричні автобуси, зарядний пристрій забезпечує швидку роботу між змінами. Завдяки програмованому розподілу електроенергії та інтеграції на базі OCPP менеджери автопарків можуть планувати заряджання в непіковий період і контролювати витрати на електроенергію в режимі реального часу.

Комерційна та роздрібна парковка: цей швидкісний зарядний пристрій постійного струму, який добре підходить для торгових центрів, супермаркетів, готелів та офісних будівель, додає високоякісну зарядку електромобілів до місць паркування клієнтів і співробітників. Монтаж на підлозі без стіни забезпечує гнучке розміщення, а RFID і контроль доступу на основі додатків спрощують збір доходу та керування користувачами.

Автосалони та сервісні центри: для салонів продажу електромобілів і післяпродажного обслуговування зарядний пристрій забезпечує швидку підготовку автомобіля, демонстраційні поїздки та обслуговування в майстерні. Сумісність із різними стандартами забезпечує безперебійну підтримку широкого діапазону марок і моделей електромобілів.

Місця призначення та заклади гостинності: туристичні визначні пам’ятки, курорти та придорожні заклади можуть розгорнути цю зарядну станцію постійного струму, щоб залучати відвідувачів, які керують електромобілем, продовжувати час перебування гостей і створювати новий потік доходу — і все це з надійною надійністю на вулиці в будь-який сезон.

Технічне глибоке занурення

В основі Single-Gun Standing DC Charging Station лежить ретельно розроблена система перетворення електроенергії та керування, розроблена для забезпечення швидкої, безпечної та надійної зарядки в складних умовах реального світу.

Високоефективні силові модулі

У зарядному пристрої використовуються модульні високочастотні ізольовані перетворювачі змінного струму в постійний з ефективністю ≥95% при повному навантаженні. Це мінімізує втрати енергії, зменшує виділення тепла та знижує експлуатаційні витрати протягом усього терміну експлуатації пристрою. Модульна архітектура дозволяє здійснювати гарячу заміну окремих модулів без відключення всієї станції, забезпечуючи виняткову зручність обслуговування та час безвідмовної роботи.

Інтелектуальне рідинне охолодження (залежно від рівня потужності)

Для моделей з номінальною потужністю 120 кВт і вище доступна вдосконалена система зарядного кабелю з рідинним охолодженням. Ця технологія активно відводить тепло як від провідників кабелю, так і від контактів роз’єму, створюючи тонші й легші кабелі, з якими легко працювати, навіть якщо витримуєте постійні високі струми до 500 А. Герметичний контур охолоджуючої рідини та датчики виявлення витоків гарантують тривалу надійність і безпеку користувача.

Мультипротокольний зарядний зв'язок

Інтерфейсом від автомобіля до зарядного пристрою керує контролер, сумісний зі стандартами ISO 15118 і DIN 70121. Це підтримує як традиційний зв’язок на основі CAN (CHAdeMO, GB/T), так і зв’язок через лінію живлення для CCS1 і CCS2. Ця багатопротокольна магістраль забезпечує широку сумісність з транспортними засобами та готова до майбутніх функцій, таких як Plug & Charge (ISO 15118-2).

Багаторівнева архітектура безпеки

Комплексна система безпеки працює на кількох незалежних рівнях — апаратному, мікропрограмному та програмному забезпеченні. Моніторинг ізоляції в режимі реального часу постійно перевіряє опір ізоляції до та під час зарядки. Вбудований чутливий до постійного струму пристрій захисного відключення (RCD) типу A + 6 мА захищає від замикань витоку на землю. Датчики перегріву, розташовані на критичних з’єднаннях, викликають контрольоване зниження потужності або безпечне відключення, а кнопка аварійної зупинки забезпечує негайне механічне відключення.

Міцна зовнішня інженерія

Корпус виготовлено з оцинкованої сталі з порошковим покриттям проти ультрафіолетового випромінювання, клас захисту IP55 для захисту від проникнення та IK10 для захисту від механічних впливів. Розумна система управління температурою поєднує фільтроване повітряне охолодження з адаптивним регулюванням швидкості вентилятора, підтримуючи оптимальну внутрішню температуру в діапазоні навколишніх умов від -30°C до +55°C. Внутрішні компоненти мають конформне покриття для захисту від вологи та корозійної атмосфери.

Розумне підключення та периферійні обчислення

Вбудований контролер на базі Linux із підтримкою протоколу OCPP 1.6J/2.0.1 забезпечує бездоганну інтеграцію в будь-яку систему керування зарядною мережею. Дані в режимі реального часу, включаючи енергію сеансу, криві потужності, журнали несправностей і показники навколишнього середовища, передаються через Ethernet, 4G або Wi-Fi. Можливості локального периферійного обчислення дозволяють працювати в автономному режимі та кешувати транзакції, забезпечуючи безперебійне обслуговування навіть під час перебоїв у мережі.

Часті запитання

Питання 1: Які стандарти заряджання підтримує зарядна станція постійного струму для однієї гармати?

Ми пропонуємо моделі, налаштовані на CCS1, CCS2, CHAdeMO та GB/T. Один блок може бути оснащений одним стандартом, а індивідуальні мультистандартні конфігурації доступні за запитом. Це забезпечує сумісність практично з усіма сучасними електромобілями на ринках Північної Америки, Європи, Японії та Китаю.

Q2: Як вибрати правильну вихідну потужність для свого сайту?

Вибір потужності залежить від цільових транспортних засобів, очікуваного часу перебування та доступної потужності мережі. Наш модульний асортимент від 30 кВт до 240 кВт дозволяє збалансувати швидкість заряджання та вартість інфраструктури. Для автопарків із нічною зарядкою зазвичай достатньо 30–60 кВт. Станції швидкої зарядки на шосе зазвичай мають потужність 120–240 кВт. Наші інженери з продажу можуть допомогти вам вибрати ідеальну конфігурацію на основі простого опитування на сайті.

Q3: Які вимоги до установки та підключення до мережі?

Для зарядного пристрою потрібен трифазний вхід змінного струму (зазвичай 400 В або 480 В, залежно від регіональних стандартів) і стабільна система заземлення. Необхідні спеціальний автоматичний вимикач і правильний розмір кабелю відповідно до вибраного рівня потужності. Для кріплення на підлозі використовуються чотири анкерні болти на бетонній підкладці. Ми надаємо детальні інструкції з цивільного та електричного монтажу, а також доступна підтримка дистанційного введення в експлуатацію.

Q4: Чи потрібне підключення до Інтернету для роботи?

Хоча зарядний пристрій може працювати в автономному режимі та локально кешувати дані транзакцій, настійно рекомендується стабільне підключення до Інтернету (через 4G, Wi-Fi або Ethernet). Це забезпечує віддалений моніторинг, інтеграцію на базі OCPP, віддалене оновлення мікропрограми та діагностику в реальному часі. Офлайн-режим служить стійким резервним варіантом під час перебоїв у мережі.

Q5: Яке технічне обслуговування потрібне та яка гарантія включена?

Регулярне технічне обслуговування мінімальне — зазвичай достатньо періодичного візуального огляду, очищення повітряного фільтра та перевірки цілісності кабелю. Модульні блоки живлення можна замінювати в гарячому режимі та швидко замінити без спеціальних інструментів. Ми надаємо стандартну 2-річну гарантію з можливістю продовження до 5 років. Дистанційна діагностика дозволяє вирішити багато питань без виїзду на місце.

Q6: Як зарядний пристрій забезпечує безпеку користувача та автомобіля?

Безпека закладена на кожному рівні. Основні особливості включають контроль ізоляції перед і під час кожного сеансу, чутливий до постійного струму пристрій (УЗО) типу A + 6 мА, захист від перегріву в ключових контактних точках і кнопку аварійної зупинки. Корпус відповідає стандартам IP55 та IK10, а вся електроніка має відповідне покриття для захисту від вологи та пилу.

Q7: Чи можу я інтегрувати зарядний пристрій у мою існуючу платіжну платформу та платформу керування?

так Зарядний пристрій підтримує OCPP 1.6J і 2.0.1, тому він легко інтегрується з більшістю основних систем керування зарядною мережею. Зчитувачі RFID та інтерфейс QR-коду на основі програми підтримують кілька моделей оплати та доступу. Якщо у вас є спеціальний бек-енд, наша команда допоможе з узгодженням протоколу під час введення в експлуатацію.

Історії клієнтів

Група торгових центрів преміум-класу – розгортання спеціальної парковки для електромобілів

Фон

Провідний оператор торгових центрів у Північній Європі планує встановити швидку зарядку постійного струму у своїх преміальних паркувальних зонах. Мета полягала в тому, щоб запропонувати безперебійну зарядку електромобілів VIP-рівня — не просто зручності, а керовану послугу, яка приносить дохід.

Виклик

Спочатку оператор розглядав зарядні пристрої постійного струму з двома пістолетами, які поширені на автомагістралях. Однак їхня схема паркування розрахована лише на одну машину на позначене місце, і вони швидко виявили невідповідність:

Пристрої з двома гарматами обслуговуватимуть два суміжні відсіки, створюючи конфлікти власності, якщо один транспортний засіб закінчив зарядку, але зайняв спільне місце.

Оператор хотів спеціальну логіку відсіку для зарядного пристрою, щоб увімкнути резервування відсіку через їхній додаток, динамічне ціноутворення за відсік і чіткі заходи проти паркування автомобілів внутрішнього згоряння.

Їм потрібна була компактна підлогова конструкція, яка могла б поміститися на стандартні паркувальні місця без зменшення ширини проходу.

Чому зарядний пристрій постійного струму для однієї гармати?

Після консультації з нашою командою інженерів оператор визнав, що розгортання одиночної гармати один на один є точним технічним рішенням:

Кожному паркувальному майданчику призначено один зарядний пристрій, що відображає спеціальний паливний насос. Немає спільного використання кабелю, немає плутанини з драйверами.

Архітектура з одним пістолетом спрощує розподіл електроенергії та зменшує температурний стрес під час безперервних сеансів у порівнянні з блоком з двома гарматами, що працює при повному навантаженні на обох розетках.

Встановлені на підлозі автономні блоки можна встановлювати без залежності від стіни, що дозволяє гнучко розподіляти відсіки як у внутрішніх приміщеннях, так і на напівзакритих відкритих майданчиках.

Розгортання

Шістдесят наших зарядних пристроїв постійного струму потужністю 60 кВт (CCS2) були встановлені в трьох головних місцях. Кожен зарядний пристрій розміщувався в центрі спеціального відсіку для електромобілів, був чітко підписаний і доступний лише для автентифікованих користувачів через RFID або програму лояльності торгового центру. Інтеграція з існуючим сервером OCPP дозволила здійснювати моніторинг відсіків у режимі реального часу, віддалене оновлення цін і автоматичне сповіщення про несправності.

Результати

●  Нуль інцидентів із конфліктами відсіків із моменту запуску; модель з одним зарядним пристроєм на відсік, природно, усунула проблеми, які вони спостерігали на громадських станціях із декількома гарматами.

●  За шість місяців кількість сеансів заряджання подвоїлася, оскільки концепція виділеного відсіку привернула увагу водіїв електромобілів, готових платити більше за резервне, гарантоване заряджання під час здійснення покупок.

●  Технічне обслуговування виявилося надзвичайно простим: несправний пристрій просто відключає один відсік, не впливаючи на сусідні відсіки, що є очевидною експлуатаційною перевагою в порівнянні зі сценарієм відмови двох гармат.

●  Відтоді група додала наші зарядні пристрої для однієї гармати у два додаткові місця, посилаючись на простоту встановлення, нижчу початкову вартість і чітку логіку відсіку до зарядного пристрою 1:1 як вирішальні фактори.
