Домашній зарядний пристрій для електромобілів з одним пістолетом 7 кВт

Розроблений для номінальної потужності від 7 кВт (однофазний) до 22 кВт (трифазний), заводський домашній зарядний пристрій CSIVEI Single-Gun EV Home Charger 7KW встановлюється безпосередньо на стіни, стовпи або конструктивні колони, усуваючи вимоги щодо простору на землі та зберігаючи вільні місця для паркування. Елегантний корпус зі стандартом захисту IP55 містить роз’єм типу 2 із вбудованим футляром для кабелю, завдяки чому зарядний кабель тримається в порядку та на місці. Користувачі проходять автентифікацію за допомогою вбудованого зчитувача RFID або супутнього додатку для смартфона, а підключення OCPP 1.6J зв’язує зарядний пристрій із основними серверними платформами для віддаленого моніторингу, звітування про сеанси та динамічного керування навантаженням. Повна електрична безпека забезпечується за допомогою чутливого до постійного струму захисту від залишкового струму типу A + 6 мА, захисту від перевантаження по струму та перенапруги, а також функції аварійної зупинки. Для об’єктів без відповідних стін додатковий аксесуар для підставки, що стоїть на підлозі, перетворює той самий пристрій у витончений зарядний пристрій на колоні без внутрішніх змін. Будь то приватна резиденція, стоянка для працівників чи гостьова стоянка, Single-Gun EV Home Charger 7KW забезпечує надійну нічну зарядку та зарядку на робочому місці з мінімальною складністю інфраструктури.

Застосування продукту

Для місць, де простота, низька вартість і економія простору є ключовими, Single-Gun EV Home Charger 7KW забезпечує непомітну настінну зарядну точку. Його можна встановити на існуючі конструкції або розгорнути з додатковим постаментом для максимальної гнучкості.

Приватні резиденції та гаражі

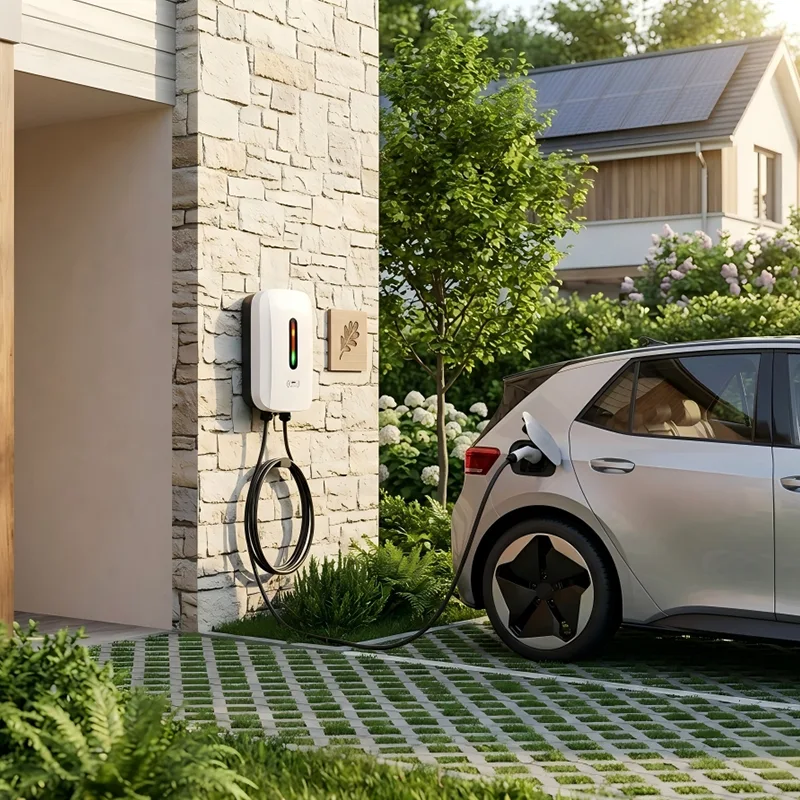

Власники будинків, які мають паркування поза вулицею, можуть встановити цей зарядний пристрій на стіні гаража або зовнішньої стіни будинку. Він забезпечує повну нічну зарядку на 7 кВт або до 22 кВт для сумісних транспортних засобів, використовуючи стандартне домашнє джерело електроенергії. Тонкий профіль забезпечує акуратне встановлення, тоді як RFID або керування додатком обмежує використання лише членами родини.

Паркування квартири та кондомініуму

Багатоквартирні будинки можуть призначати настінні зарядні пристрої для окремих мешканців у спеціальному підвалі або на критих паркінгах. Зарядний пристрій легко встановлюється на бетонні колони або перегородки. Інтеграція з серверною частиною OCPP будівлі дає змогу виставляти рахунки за енергію для кожного мешканця та балансувати навантаження між кількома блоками, гарантуючи, що основне постачання будівлі ніколи не буде перевантажено.

Нарахування плати працівникам на робочому місці

Офіси та бізнес-парки можуть забезпечити заряджання електромобілів як цінну перевагу для співробітників без шкоди для паркувальних місць. Настінні блоки по периметру автостоянки або на конструктивних колонах обслуговують один виділений відсік кожен. Співробітники підключаються протягом робочого дня, а функції інтелектуального планування зарядного пристрою можуть визначати пріоритетність заряджання в години сонячної генерації або тарифні вікна в непіковий період.

Роздрібна торгівля та готельний бізнес

Готелі, ресторани та торгові центри можуть підключити гостьову зарядку електромобілів з мінімальними збоями. Завдяки настінному кріпленню зарядний пристрій акуратно розташовується в центрі місця для паркування клієнтів. Зарядний пристрій можна налаштувати для безкоштовного доступу за допомогою картки-ключа персоналу або для платних сеансів за допомогою QR-коду, усім керуючим через стандартну платформу OCPP.

Розгортання постаменту для відкритих лотів

На парковках під відкритим небом без стін додатковий комплект підставки перетворює той самий настінний пристрій на тонкий окремо стоячий зарядний пристрій. Це ідеально підходить для приміських роздрібних парків, парковок для відвідувачів у розважальних центрах і під’їзних шляхів, де настінний монтаж непрактичний. Змішане використання конфігурацій стін і п’єдесталів на одному об’єкті зменшує складність закупівель.

Технічне глибоке занурення

Домашній зарядний пристрій для електромобілів Single-Gun 7KW поєднує в собі компактний корпус зі стандартом IP55 із вдосконаленою електронікою керування та повним підключенням, що робить його гнучким будівельним блоком для будь-якої мережі зарядки електромобілів.

Ефективне електропостачання та дотримання вимог

Зарядний пристрій забезпечує однофазне 7 кВт (230 В, 32 А) або трифазне 11 кВт/22 кВт (400 В, 16 A/32 A) відповідно до стандарту IEC 61851-1, режим 3. Бортовий контролер керує зв’язком Control Pilot, регулюючи максимальний струм, доступний для бортового зарядного пристрою автомобіля. Пристрій попередньо налаштований для регіонального стандарту електромережі з регульованим параметром максимального струму, доступним через серверну частину для сценаріїв керування навантаженням.

Рівнева електробезпека

Безпека забезпечується за допомогою пристрою захисного відключення типу А в поєднанні зі спеціальним модулем виявлення постійного струму 6 мА відповідно до стандарту IEC 62955. Це захищає від чистих постійних струмів замикання, які можуть засліпити стандартні УЗО типу А, що є критичною вимогою для сучасних електромобілів. Пристрої захисту від перенапруги, перенапруги, зниженої напруги та перенапруги інтегровані в основний шлях живлення. Моторизоване реле відключає вихід у разі будь-якої несправності, а кнопка аварійної зупинки на передній панелі пропонує додаткову ручну точку ізоляції.

Конструкція обладнання та стійкість до навколишнього середовища

Корпус виготовлено з оцинкованої сталі з порошковим покриттям, стійким до ультрафіолетового випромінювання, перевіреним на IP55 на проникнення води та пилу та IK10 на механічний вплив. Він підходить для встановлення в закритих або відкритих місцях на відкритому повітрі, надійно працює від -30°C до +55°C. Внутрішня електроніка має конформне покриття для захисту від вологи та конденсату. Монтажний кронштейн забезпечує надійне кріплення до бетону, цегли або конструкційної сталі; варіанти введення кабелю ззаду або знизу дозволяють приховати проводку для чистого вигляду.

Інтерфейс користувача та підключення

Високояскраве світлодіодне кільце стану або додатковий РК-дисплей миттєво показують стан заряду. Зчитувач RFID, сумісний зі стандартом ISO 14443, забезпечує контроль доступу, за бажанням у поєднанні з Bluetooth або Wi-Fi для взаємодії з програмою смартфона. Вбудований стек OCPP 1.6J (з можливістю оновлення до 2.0.1) підключається до систем керування мережею через Ethernet, Wi-Fi або вбудований модем 4G. Функції включають дистанційний запуск/зупинку, дані сеансу в реальному часі, оновлення мікропрограми та інтелектуальні розклади зарядки. Буферизація офлайн-транзакцій гарантує, що дані сеансу не будуть втрачені, якщо з’єднання тимчасово втрачається.

Проведення кабелів і ергономіка

5-метровий кабель типу 2 (доступна опція типу 1) з ергономічним роз’ємом постійно прив’язаний. Вбудована бічна кобура надійно закріплює роз’єм, коли він не використовується, утримуючи кабель над землею та охайним відсіком. Конструкція кобури розміщує штекер на зручній висоті стояння, зменшуючи навантаження під час підключення.

Гнучке керування навантаженням і енергією

Зарядний пристрій підтримує локальне керування навантаженням через Modbus RTU/TCP, що дозволяє інтегрувати його з контролерами рівня сайту, сонячними інверторами або системами зберігання акумуляторів. В установках із декількома зарядними пристроями груповий контролер може обмежувати загальний попит на місці, розподіляти сеанси зарядки або визначати пріоритетність сонячного власного споживання. Ця готовність до майбутнього забезпечує збільшення кількості електромобілів, не вимагаючи дорогого оновлення мережі.

Додаткове перетворення постаменту

Набір постаменту з гарячооцинкованої сталі можна встановити без будь-яких змін до зарядного пристрою. П’єдестал містить колону з інтегрованим кабельним каналом і надміцну плиту підлоги. Це дозволяє розмістити зарядний пристрій для настінного кріплення будь-де, де є доступна плоска поверхня, уніфікуючи специфікацію продукту для різноманітних умов на місці.

Часті запитання

Q1: Які доступні рівні потужності та як швидко заряджатиметься мій автомобіль?

Домашній зарядний пристрій Single-Gun EV Home Charger 7KW доступний у конфігураціях 7 кВт (однофазний), 11 кВт (трифазний) і 22 кВт (трифазний). Фактична швидкість заряджання залежить від бортового зарядного пристрою вашого автомобіля. Типовий електромобіль із бортовим зарядним пристроєм потужністю 7 кВт зможе проїхати приблизно 40–50 км на годину при потужності 7 кВт або швидше, якщо автомобіль підтримує трифазну зарядку потужністю 11 кВт або 22 кВт.

Q2: Чи можна встановити цей зарядний пристрій на вулиці без додаткового захисту?

так Корпус з рейтингом IP55 витримує дощ, пил і ультрафіолетове опромінення. Він створений для роботи на відкритому повітрі цілий рік, з конформним покриттям електроніки для захисту від вологи. Просте встановлення на стіні із заднім кабельним входом забезпечує повний захист від погодних умов.

Q3: Що робити, якщо у мене немає відповідної стіни?

Додатково доступний комплект підставки для підлоги. П’єдестал використовує той самий зарядний пристрій і просто кріпиться болтами до бетонної площадки. Це дозволяє розгортати ту саму модель зарядного пристрою як у настінному, так і окремому застосуванні в рамках одного проекту.

Q4: Чи можу я контролювати, хто використовує зарядний пристрій і рахунок за електроенергію?

так Вбудований зчитувач RFID або супутня програма дозволяє автентифікувати користувача. За допомогою серверної частини OCPP ви можете встановлювати індивідуальні тарифи, відстежувати споживання на кожного користувача та створювати звіти про виставлення рахунків. Для приватних інсталяцій потрібен простий білий список карт RFID.

Питання 5: Чи підтримує зарядний пристрій зарядку від сонячної енергії чи зарядку в непіковий режим?

Домашній зарядний пристрій Single-Gun EV Home Charger 7KW підтримує інтелектуальні профілі заряджання OCPP та інтеграцію Modbus із локальними системами керування енергією. Це означає, що його можна запрограмувати на зарядку лише тоді, коли доступна надлишок сонячної енергії, або на автоматичне планування сеансів під час вікон між піковими тарифами на електроенергію.

Q6: Які сертифікати має зарядний пристрій?

Зарядний пристрій має сертифікат CE і відповідає стандартам IEC 61851-1, IEC 62196 і відповідним регіональним директивам щодо електромагнітної сумісності та безпеки. Наші виробничі потужності сертифіковані за стандартом ISO 9001, і кожна одиниця проходить остаточне електричне випробування перед відправкою.

Q7: Яке обслуговування потрібно?

Дуже мало. Ми рекомендуємо щорічно проводити візуальний огляд кабелю, роз’єму та корпусу. Передня кришка забезпечує доступ до внутрішніх компонентів, а модульна конструкція означає, що за потреби можна швидко замінити контролер, модуль RFID або реле. Для обслуговування не потрібна важка техніка.

Міський квартал змішаного використання — інтеграція оплати для житлових і роздрібних мереж

Фон

Нещодавно побудований міський район об’єднав торгові одиниці на першому поверсі з житловими квартирами нагорі. Розробник хотів запропонувати спеціальну зарядку електромобілів на спільній підземній автостоянці як для мешканців, так і для роздрібних клієнтів. Автостоянка мала стандартні вузькі відсіки та численні структурні колони, але обмежену площу.

Виклик

Підземний гараж був типово міської конструкції — бетонні колони в правильній сітці, стіни по периметру, тісні розвороти. Підлогові зарядні пристрої перешкоджатимуть транспортному потоку або займатимуть цінні паркувальні місця. Організація також вимагала, щоб будь-яка зарядна інфраструктура не змінювала шляхи евакуації при пожежі та не зменшувала кількість доступних паркувальних місць.

Мешканцям потрібна була приватна, призначена зарядка на їхніх спеціалізованих відсіках, тоді як торговельні заклади хотіли запропонувати платну плату клієнтам у кількох призначених для відвідувачів відсіках біля входу в супермаркет. Єдине рішення мало обслуговувати обидва випадки використання з мінімальною складністю встановлення.

Чому варто використовувати настінні зарядні пристрої змінного струму?

Конструктивні колони та стіни по периметру забезпечили ідеальні точки кріплення. Настінний зарядний пристрій з одним пістолетом, прикріплений до колони у верхній частині призначеного для кожного мешканця відділення, не займав нульової площі. Тонкий вертикальний профіль зарядного пристрою вирівнюється з лицьовою стороною колони, залишаючи відсік повністю придатним для використання, а прохід без перешкод.

Для відсіків для клієнтів біля супермаркету було встановлено чотири настінні блоки на бічній стінці, кожен з яких обслуговував один позначений відсік для електромобілів. Вони були налаштовані за допомогою серверної частини OCPP як громадські зарядні пристрої з опцією оплати за допомогою QR-коду, тоді як зарядні пристрої для мешканців були налаштовані на приватний режим, пов’язані з обліковими записами окремих квартир за допомогою ключів RFID.

Весь монтаж не вимагав жодного кріплення до землі, нових бетонних майданчиків і втрати місця для паркування. Кабелі пролягали вздовж існуючих кабельних лотків на стелі, опускаючись по колонках до кожного зарядного пристрою. Електроємність об’єкта контролювалася локальним контролером навантаження, який зв’язувався з кожним зарядним пристроєм через Modbus, обмежуючи загальний пік попиту у вечірні години, коли мешканці поверталися додому.

Розгортання

Було встановлено шістдесят наших зарядних пристроїв для домашнього заряджання 7 кВт (тип 2). П’ятдесят шість змонтовано на опорних колонах для мешканців, а чотири – на стіні торгової зони для споживачів. Було використано три додаткові комплекти п’єдесталів для ряду середніх рамп, де не було колони чи стіни. Весь проект був завершений електропідрядником будівлі протягом шести тижнів, з мінімальними перешкодами для доступу до автостоянки.

Результати

●  Було активовано 60 паркувальних місць для електромобілів без втрати жодного стандартного місця для паркування, що задовольняє основні умови корпорації.

●  Мешканці отримали приватну, завжди доступну зарядну точку, рахунок якої виставлявся безпосередньо в їхній квартирі, усуваючи будь-яку необхідність у спільній черзі чи спільних платіжних терміналах.

●  Роздрібні клієнти отримали преміум-заряджання електромобілів, що збільшило час, витрачений на покупки, а супермаркет повідомив про позитивні відгуки.

●  Забудовник зміг продати квартири як «готові до EV», що сприяло швидшому продажу та вищій вартості одиниці.

●  Уніфіковані специфікації продукту для настінного кріплення та монтажу на підставці спростили технічне обслуговування та зменшили запаси запасних частин для команди будівельних об’єктів.
