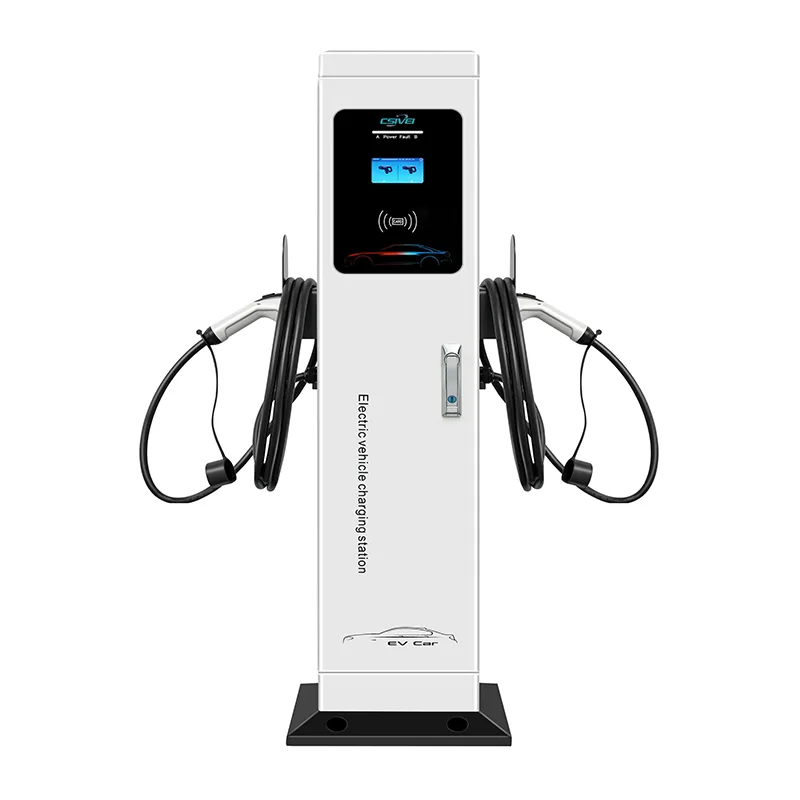

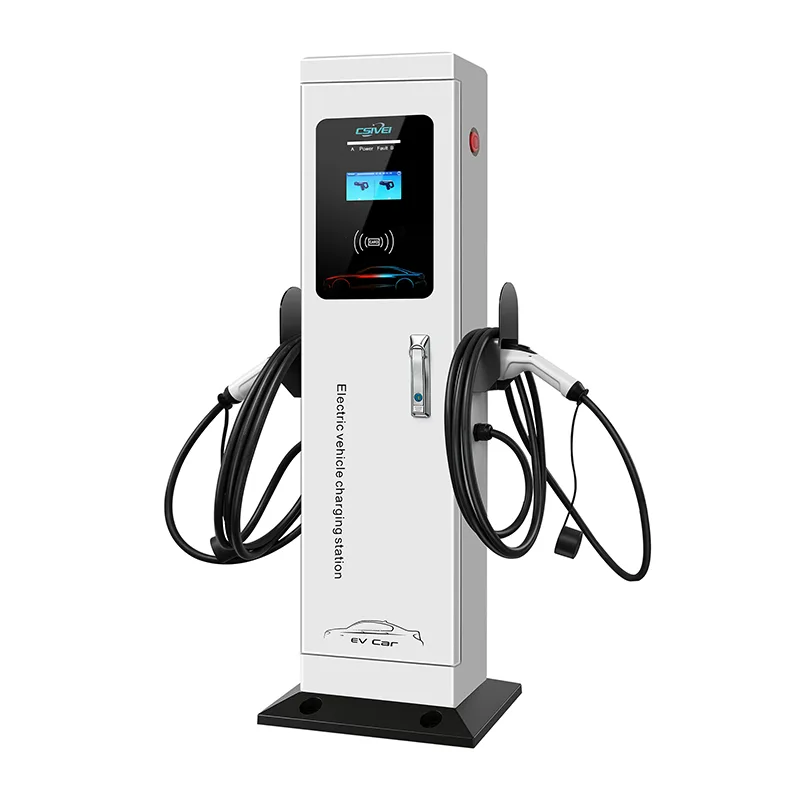

Стояча зарядна станція змінного струму з двома гарматами

Цей підлоговий зарядний пристрій змінного струму підтримує 7 кВт, 11 кВт або 22 кВт на пістолет, із загальною потужністю, керованою вбудованим контролером динамічного навантаження. Коли два транспортні засоби підключені до електромережі, доступна потужність розумно розподіляється — наприклад, модель потужністю 22 кВт на гармату з трифазним джерелом живлення 32 А може подавати 11 кВт на кожен транспортний засіб одночасно або повні 22 кВт на один автомобіль, коли один відсік порожній. П’єдестал кріпиться на бетонній підкладці або асфальтованій поверхні за допомогою чотирьох анкерних болтів, усуваючи будь-яку необхідність у стінових конструкціях. Два окремих роз’єми типу 2 з кабелями довжиною 5 метрів і окремі кобури для кабелів забезпечують акуратність і зручність кожного відсіку. RFID і автентифікація на основі програми забезпечують незалежний доступ і виставлення рахунків за кожну зброю, а підключення OCPP 1.6J інтегрує обидві зброї як окремі зарядні точки в будь-яку мережеву систему. Корпус з оцинкованої сталі зі стандартом IP55 і ударостійкістю IK10 витримує зовнішні умови цілий рік, від -30°C до +55°C. Комплексна електрична безпека включає захист від залишкового струму типу A + 6 мА, чутливий до постійного струму, захист від перевантаження по струму, перенапруги та захист від перенапруги для кожного пістолета, а також центральну аварійну зупинку. Завдяки конструкції з однією підставкою та двома відсіками зарядна станція змінного струму Dual-Gun Standing AC Charging Station значно знижує витрати на установку, прокладку кабелів і обслуговування будь-якого проекту з кількома відсіками.

Ідеальні програми

Там, де довготривале паркування задовольняє потребу в ефективному обслуговуванні кількох відсіків, зарядна станція змінного струму з подвійною гарматою скорочує витрати на обладнання та встановлення вдвічі, заряджаючи два транспортні засоби від однієї самонесучої підставки.

Житлові громади та житлові комплекси

Для багатоквартирних будинків із виділеною відкритою парковкою один п’єдестал із подвійною гарматою, розміщений між двома призначеними відсіками для мешканців, забезпечує кожну особисту точку зарядки. Мешканці автентифікуються за допомогою власної картки RFID, а сеанси виставляються на індивідуальні рахунки квартири. Спільний п’єдестал означає менше фундаментів і електричних ділянок, зменшуючи вартість монтажу та візуальний безлад на ландшафтній території.

Паркування співробітників на робочому місці та бізнес-парку

Компанії, які пропонують зарядку електромобілів як винагороду для співробітників, можуть обслуговувати дві суміжні парковки від одного зарядного пристрою. Співробітники підключаються після прибуття та отримують повну зарядку до кінця робочого дня. Сервер OCPP дозволяє виставляти рахунки для кожного користувача або безкоштовний розподіл, а подвійний гарматний слід утримує зони циркуляції відкритими. Динамічний баланс навантаження гарантує, що електрична потужність сайту ніколи не буде перевищена, навіть якщо додано більше зарядних пристроїв.

Готелі, курорти та місця відпочинку

Гостьові стоянки в готелях і курортах часто мають парні відсіки на відкритих ділянках або під тіньовими спорудами. Один зарядний пристрій змінного струму з подвійною гарматою, що стоїть між двома відсіками, забезпечує першокласні зручності EV, не захаращуючи ландшафт. Гості проходять автентифікацію за допомогою QR-коду або ключа від номера, і готель може керувати безкоштовним або платним стягненням плати за кожне відділення з центральної інформаційної панелі.

Автопарк і автобази

Невеликі та середні парки легкових електромобілів, такі як центри оренди автомобілів, муніципальні автопарки або корпоративні послуги спільного використання автомобілів, можуть паркувати два транспортні засоби на одному зарядному пристрої на ніч. Запланована зарядка через серверні послідовності сеансів для оптимізації витрат на енергію, тоді як незалежний вимірювач для кожної гармати відстежує споживання транспортним засобом або підрозділом. Окремо стояча конструкція дозволяє гнучко змінювати компонування в міру розвитку складу автопарку.

Громадські та муніципальні земельні ділянки

Міські автостоянки та вуличні майданчики можуть подвоїти охоплення зарядки без подвоєння кількості стовпів. Один п’єдестал між двома позначеними відсіками для електромобілів забезпечує чистіший ландшафт і менше перешкод для пішоходів. Інтегрована система керування кабелями зберігає проходи вільними, а подвійне незалежне виставлення рахунків спрощує примусове виконання та збирання доходу.

Технічне глибоке занурення

Зарядна станція змінного струму Dual-Gun Standing AC Charging Station об’єднує дві незалежно керовані зарядні точки на одній компактній підставці, поєднуючи інтелектуальне керування живленням із надійною зовнішньою інженерією.

Двоканальне інтелектуальне балансування навантаження

Бортовий контролер управління енергією контролює доступну потужність постачання та потреби обох підключених транспортних засобів у режимі реального часу. Коли підключено лише один транспортний засіб, повний номінальний струм — до 32 А на фазу — подається на цей пістолет. Коли підключається другий автомобіль, контролер динамічно розподіляє струм між двома розетками. У типовій трифазній конфігурації 22 кВт із джерелом живлення 32 А кожна гармата отримує 11 кВт (16 А на фазу) одночасно. Систему також можна налаштувати зі статичним розділенням або розподілом пріоритетів, надаючи більше потужності призначеному відсіку, якщо потрібно. Це запобігає спрацюванням головного вимикача, одночасно максимізуючи використання доступного підключення до мережі.

Незалежне вимірювання та контроль для кожної рушниці

Кожен вихід розглядається як окрема зарядна точка, сумісна зі стандартом IEC 61851-1. Два виділених мікроконтролера керують сигналами Control Pilot, безперервно спілкуючись із бортовим зарядним пристроєм кожного автомобіля. Для вимірювання енергії на пістолет використовуються лічильники, сертифіковані MID (опція), що забезпечує точність виставлення рахунків для додатків, що отримують прибуток. Контроль реле, виявлення несправностей і реєстрація сеансу повністю незалежні для кожного каналу, тобто несправність однієї гармати не впливає на іншу.

Комплексний електричний захист

Зарядний пристрій містить пристрій залишкового струму типу A з чутливим до 6 мА виявленням постійного струму відповідно до IEC 62955, що захищає обидві пістолети від змінного та постійного струмів витоку на землю. Для кожного каналу передбачений незалежний захист від надструму, перенапруги та зниженої напруги, а також пристрої захисту від перенапруги. У разі будь-якої несправності спеціальне моторизоване реле відключає уражений вихід протягом мілісекунд. Центральна кнопка аварійної зупинки, що замикається, забезпечує ручну ізоляцію обох пістолетів.

Міцна підставка, готова до використання на відкритому повітрі

П’єдестал виготовлено з оцинкованої сталі з УФ-стабілізованим порошковим покриттям, що відповідає стандартам захисту IP55 та IK10. Стовп кріпиться до бетонної підкладки або асфальтованої поверхні за допомогою товстої опорної плити за допомогою чотирьох анкерних болтів. Нижній і задній варіанти кабельного вводу враховують наявні підземні повітропроводи. Конструкція вентильованої колонки з фільтрованими зливними пробками запобігає внутрішньому конденсату. Усі друковані плати та роз’єми мають конформне покриття, яке захищає від вологи та насиченого сіллю повітря.

Інтерфейс користувача та підключення

Центральний 4,3-дюймовий світлодіодний дисплей або додатковий сенсорний екран забезпечує статус сеансу для обох пістолетів одночасно. Два зчитувачі RFID — по одному з кожної сторони — забезпечують незалежну автентифікацію користувача. Можливості зв’язку включають 4G, Wi-Fi та Ethernet. Вбудований контролер підтримує OCPP 1.6J/2.0.1, що дозволяє створювати звіти про трансакції для кожної рушниці, віддалений запуск/зупинку, оновлення мікропрограми та інтелектуальні профілі зарядки. Офлайн-режим кешує транзакції локально та синхронізує, коли з’єднання відновлюється.

Кабельний менеджмент

Кожна гармата оснащена 5-метровим кабелем типу 2 (тип 1 необов’язковий). Спеціально встановлені збоку кобури для кабелів тримають обидва кабелі над землею, розташовані для легкого підключення однією рукою. Конструкція кобури направляє кабелі назовні та вниз, запобігаючи сплутуванню між двома зброєю та зберігаючи безпечні проходи.

Енергетична інтеграція готова

Інтерфейси Modbus RTU/TCP дозволяють інтегруватися з системами управління будівлею, сонячними інверторами та накопичувачами акумуляторів. Зарядний пристрій може реагувати на зовнішні сигнали керування навантаженням, щоб узгодити зарядку з відновлюваною енергією або уникнути вікон пікового попиту. Це робить його активним учасником ширшої енергетичної стратегії сайту.

Часті запитання

Q1: Чи можуть обидві рушниці заряджатися на повну потужність одночасно?

Загальний випуск регулюється наявною потужністю пропозиції. У типовій конфігурації 22 кВт на гармату з трифазним джерелом живлення 32 А обидві гармати можуть видавати 11 кВт одночасно. Якщо підключено лише один автомобіль, він отримує повну потужність 22 кВт. Наша команда допоможе вам вибрати джерело електроенергії відповідно до вашої цільової пропускної здатності.

Питання 2: Чи можна виставляти рахунок за кожну зброю окремо?

так Кожен вихід має власний лічильник енергії та ідентифікатор точки заряду OCPP. Сервер бачить дві окремі точки заряду в одній фізичній одиниці, що забезпечує незалежне виставлення рахунків для кожного користувача, відстеження сеансів і призначення тарифів.

Q3: Що робити, якщо один пістолет виявляє несправність?

Виявлення несправностей і захист повністю незалежні для кожної рушниці. Помилка на одному виході завершує лише цей сеанс; інший продовжує заряджатися нормально. Центральна аварійна зупинка ізолює обидві пістолети, коли це необхідно.

Q4: Які вимоги до встановлення?

П’єдестал прикручується до плоскої бетонної площадки або асфальтованої поверхні. Відповідне трифазне або однофазне джерело живлення має бути підведене до точки входу базової плити. Немає необхідності в настінних або додаткових монтажних конструкціях. Ми надаємо детальні інструкції з цивільного та електричного монтажу.

Q5: Чи можна використовувати цей зарядний пристрій на вулиці?

так Корпус із оцинкованої сталі зі стандартом IP55 та IK10 призначений для постійної установки на вулиці за температури від -30°C до +55°C. Він стійкий до дощу, пилу, ультрафіолетового випромінювання та прибережного повітря.

Питання 6: Які серверні та платіжні платформи він підтримує?

Зарядний пристрій сумісний з OCPP 1.6J і 2.0.1 і був протестований на всіх основних платформах керування зарядною мережею. Якщо у вас є спеціальний сервер, наша команда підтримки може допомогти з інтеграцією під час введення в експлуатацію.

Питання 7: Як порівняти технічне обслуговування з двома окремими зарядними пристроями для одного пістолета?

Регулярне технічне обслуговування скорочується вдвічі — одна підставка для огляду, один набір фільтрів для очищення та одна основна плата для доступу. Передні двері забезпечують повний доступ до всіх обслуговуваних частин. Ключові компоненти є модульними, їх можна замінити, не знімаючи блок з основи.

Центр уваги клієнтів

Корпоративний бізнес-парк — впровадження системи зарядки електромобілів для працівників

Фон

Великий бізнес-парк, у якому розміщено кілька компаній, що надають технологічні та фінансові послуги, планував додати заряджання електромобілів на відкриті стоянки для працівників. Попит співробітників стрімко зростав, і команда управління нерухомістю хотіла запропонувати оплату як винагороду для співробітників, зберігаючи витрати на встановлення керованими та зберігаючи ландшафтне середовище паркування.

Виклик

Стоянки були розбиті довгими рядами спарених бухт, кожен подвійний ряд відокремлювали ландшафтні острівці. Початкові пропозиції передбачали підхід до настінного зарядного пристрою, але в межах досяжності відсіків, призначених для електромобілів, не було відповідних стін. Розглядалися підлогові зарядні пристрої з однією гарматою, але вимагали б однієї підставки на відсік — тобто двох п’єдесталів, двох фундаментів і двох кабельних каналів для кожних двох суміжних відсіків. У масштабах проекту це суттєво збільшило б матеріальні, трудовитрати та візуальний безлад.

Електрична інфраструктура також була обмеженням. Кожен фідерний стовп обслуговував зону з приблизно 20 відсіків. Встановлення великої кількості зарядних пристроїв на зону вимагатиме ретельного керування навантаженням, щоб уникнути перевантаження існуючих схем.

Чому стоять зарядні пристрої змінного струму з двома гарматами?

Спусковим гачком стала компоновка парних відсіків. На спільному острові між двома суміжними відсіками може бути встановлений подвійний п’єдестал, який обслуговує як єдиний фундамент, так і єдину електричну мережу. Це означало:

Один п’єдестал замість двох на пару відсіків — скорочення на 50% обладнання, фундаменту та часу встановлення.

 Одна прокладка кабелю живлення на два відсіки, ефективніше використовуючи існуючу потужність фідера.

Чистіший ландшафт із меншою кількістю дописів.

Динамічний баланс навантаження гарантував, що навіть коли заряджалися два транспортні засоби, комбіноване споживання залишалося в межах потужності ланцюга.

 Співробітники проходили автентифікацію за допомогою своїх корпоративних карток доступу, і кожен пістолет був налаштований як незалежний пункт виставлення рахунків у серверній частині OCPP. Компанії могли б субсидувати оплату праці власного персоналу, тоді як відсіки для відвідувачів могли б працювати на платній основі — всіма керувати з однієї платформи.

Розгортання

Сорок наших зарядних пристроїв змінного струму потужністю 22 кВт із подвійною гарматою (Тип 2) було встановлено в основній зоні паркування працівників, обслуговуючи 80 виділених відсіків для електромобілів. Кожен п’єдестал був прикріплений болтами до існуючого ландшафтного острова, а живлення подавалося від найближчого фідерного стовпа. Встановлення відбувалося поетапно протягом чотирьох вихідних, щоб уникнути зриву паркування в будні дні. Сервер OCPP інтегрований із системою контролю доступу кожної компанії-орендаря, тож працівники просто натискали на наявні RFID-жетки.

Результати

●  Ємність для заряджання електромобілів було доставлено до 80 відсіків за допомогою лише 40 зарядних пристроїв, що скоротило витрати на обладнання та встановлення приблизно на 45% порівняно з альтернативними варіантами з одним пістолетом.

●  Відгуки співробітників були виключно позитивними, а оплата була названа найвищою зручностю на робочому місці.

●  Управління майном повідомило про відсутність проблем з електричною потужністю завдяки динамічному балансуванню навантаження, яке підтримувало пікове споживання на ланцюг у межах.

●  Чиста, не захаращена установка зберегла естетику ландшафтного паркування, задовольняючи архітектурні принципи парку.

●  Після успіху цього розгортання бізнес-парк додав подвійні зарядні пристрої в двох інших паркувальних зонах із тією самою специфікацією.
