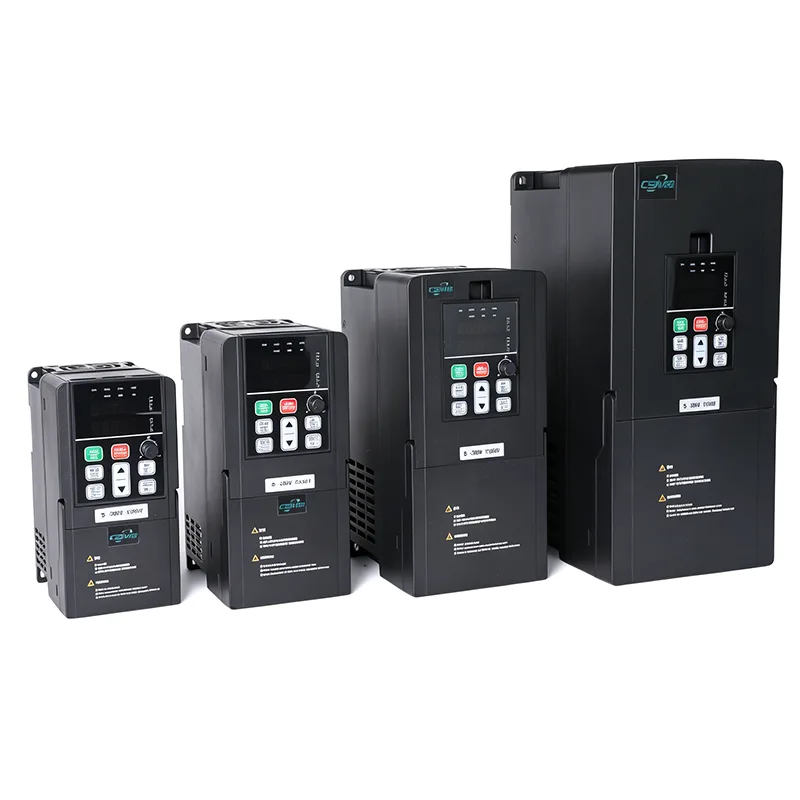

30 к. с. 22 кВт VFD 3-фазний привод із змінною швидкістю

3-фазний привод із змінною частотою обертання CSIVEI 30HP 22kw VFD — це універсальний привод початкового рівня для керування трифазним двигуном. Розроблений для невеликого промислового обладнання, цехового обладнання та легких завдань автоматизації, він забезпечує надійну роботу при компактному розмірі. Має як V/F, так і безсенсорний векторний режим керування, вбудований ПІД-контролер і підтримку зовнішньої клавіатури або дистанційного керування. Корпус IP20 із можливістю монтажу поруч дозволяє ефективне встановлення панелі. Завдяки легкому налаштуванню параметрів і міцній конструкції CSIVEI 115-132 кВт 3 фази 380 В ЧРП забезпечує міцну основу для базових застосувань регулювання швидкості двигуна.

Основні параметри та специфікації

Типові програми

3-фазний привод зі змінною швидкістю CSIVEI 30HP 22kw VFD розроблений для надважких промислових застосувань, які вимагають надзвичайної надійності:

●  Видобуток корисних копалин – млини, дробарки, шламові насоси

●  Вода та каналізація – великі насосні станції, аераційні повітродувки, стічні насоси

●  Нафта і газ – трубопровідні насоси, перекачування сирої нафти, стиснення газу

●  Морський – пропульсивні двигуни, носові підрулюючі пристрої, палубне обладнання

●  Великі вентилятори – тунельна вентиляція, вентилятори в аеродинамічних трубах, повітродувки доменних печей

Його міцна конструкція та активні інтерфейсні опції забезпечують відповідність мережевим кодам і гармонічним стандартам.

Зручне керування та просте налаштування

Серія CSIVEI VFD надає перевагу простоті використання, скороченню часу встановлення та спрощенню щоденної роботи для інженерів і обслуговуючого персоналу.

Інтуїтивно зрозуміла клавіатура – ​​LED/LCD клавіатура забезпечує чітке відображення параметрів і швидку навігацію. Групи параметрів логічно організовані, а багатомовна підтримка забезпечує доступність для користувачів у всьому світі.

Майстер швидкого запуску – крок за кроком налаштувань допоможе користувачам виконати основні налаштування параметрів за лічені хвилини. Попередньо налаштовані прикладні макроси (вентилятор/насос, конвеєр, постійний крутний момент) дозволяють налаштувати одним дотиком для типових програм.

Функція копіювання параметрів – завантажуйте параметри з одного приводу на клавіатуру та завантажуйте їх на кілька приводів, що значно скорочує час налаштування для систем із кількома приводами та забезпечує узгоджену конфігурацію.

Знімна клавіатура – ​​клавіатуру можна встановити дистанційно за допомогою подовжувача, що забезпечує зручне керування з дверей панелі керування або з віддалених місць.

Компактний дизайн – компактна площа дозволяє встановлювати пліч-о-пліч, максимізуючи щільність панелей і зменшуючи вимоги до розміру шафи.

поширені запитання

Як вибрати правильний 3-фазний привод зі змінною швидкістю VFD потужністю 30 к. с. і 22 кВт для мого двигуна?

Кілька речей, які слід враховувати:

Потужність двигуна — VFD має збігатися або бути трохи більшим, ніж номінальна потужність двигуна.

Вхідна напруга — однофазна 230 В або трифазна 400 В, переконайтеся, що вона відповідає вашому джерелу живлення.

Тип навантаження — для навантажень із постійним крутним моментом, як-от конвеєрів або екструдерів, зазвичай потрібен частотно-регулювальний привод із розміром 100–120% потужності двигуна. Навантаження зі змінним крутним моментом, такі як вентилятори та насоси, часто можуть використовувати частотно-частотний привод, який відповідає потужності двигуна, а також ви отримуєте економію енергії.

Навколишнє середовище — для запилених, вологих або відкритих місць виберіть вищий рейтинг IP (IP40, IP54, IP66) або помістіть диск у захищений корпус.

Зв’язок — якщо вам потрібно спілкуватися з ПЛК або SCADA, переконайтеся, що накопичувач підтримує ваш протокол (Modbus RTU є стандартним; Profibus, Ethernet/IP тощо є додатковими).

CSIVEI також має інструмент визначення розміру та технічну підтримку, якщо вам потрібна друга думка.

Як усунути типові несправності?

Накопичувач показує коди несправностей на клавіатурі для швидкої діагностики:

●  OC (перевищення струму) – перевірте, чи немає коротких замикань, проблем з обмоткою двигуна чи занадто малого часу розгону.

●  OV (перевищення напруги) – перевірте гальмівний резистор (якщо використовується) або час уповільнення занадто малий

●  УФ (знижена напруга) – перевірте вхідне живлення та проводку

●  OH (перегрівання) – перевірте вентилятор охолодження, температуру навколишнього середовища та монтажний зазор

●  OL (перевантаження) – перевірте навантаження двигуна, збільште час розгону або збільште потужність приводу

●  Посібник містить повну таблицю кодів несправностей із детальними кроками. Якщо щось не вийде, технічна підтримка CSIVEI може допомогти.

Який типовий термін служби VFD і як його підтримувати?

При правильній установці та відповідних умовах VFD може прослужити 10–15 років. Ключове технічне обслуговування: тримайте корпус в чистоті — накопичення пилу вбиває ефективність охолодження; перевірте вентилятори охолодження (зазвичай служать 3–7 років; замініть, якщо вони шумлять або вийшли з ладу); перевірте конденсатори шини постійного струму — вони старіють із часом і температурою — якщо диск зберігався більше двох років, замініть ковпаки перед увімкненням; стежити за температурою навколишнього середовища; час від часу створюйте резервні копії параметрів на клавіатурі або зовнішньому накопичувачі. Швидка перевірка кожні 6–12 місяців допомагає уникнути сюрпризів.

Як налаштувати накопичувач вперше?

Накопичувачі CSIVEI мають майстер швидкого запуску, який за кілька хвилин проведе вас через найнеобхідніше:

Введіть дані паспортної таблички двигуна (потужність, напруга, струм, частота, оберти за хвилину), виберіть прикладний макрос (вентилятор/насос, конвеєр, постійний крутний момент), установіть час розгону та гальмування, виберіть джерело частоти (клавіатура, аналоговий вхід, зв’язок) і запустіть автоналаштування для оптимізації керування двигуном. У посібнику є всі деталі, а клавіатура знімна, тому ви можете керувати нею дистанційно, якщо потрібно.

Чи можу я використовувати однофазний вхідний VFD з трифазним двигуном?

так Однофазні приводи 230 В від CSIVEI приймають однофазне вхідне та видають трифазне живлення на двигун. Це звичайне налаштування, коли доступне лише однофазне живлення, але вам потрібна ефективність і надійність трифазного двигуна. Просто переконайтеся, що напруга двигуна відповідає вихідній напрузі приводу — трифазне 230 В.

Приклад клієнта: Насоси для зрошення сільського господарства

Великий сільськогосподарський кооператив використовував кілька зрошувальних насосів для обслуговування різних культурних зон. Ручне регулювання клапанів і насоси з фіксованою швидкістю призвели до неефективної подачі води та високих витрат на електроенергію.

Рішення: 3-фазні приводи змінної швидкості CSIVEI 30HP 22kw VFD були встановлені на двох головних насосах із центральним контролером, який керує послідовністю насосів на основі вимог зони. Вбудований PID приводів підтримував постійний тиск у розподільній мережі.

Результати:

●  Тиск води, оптимізований для різних методів зрошення (крапельне чи спринклерне)

●  Споживання енергії зменшено на 28% протягом вегетаційного періоду

●  Зменшення тиску на труби та гідроудари, подовжуючи термін служби інфраструктури

●  Віддалений моніторинг дозволяє коригувати в режимі реального часу за допомогою мобільного пристрою

●  З тих пір кооператив стандартизував приводи CSIVEI для всіх нових насосних установок.
