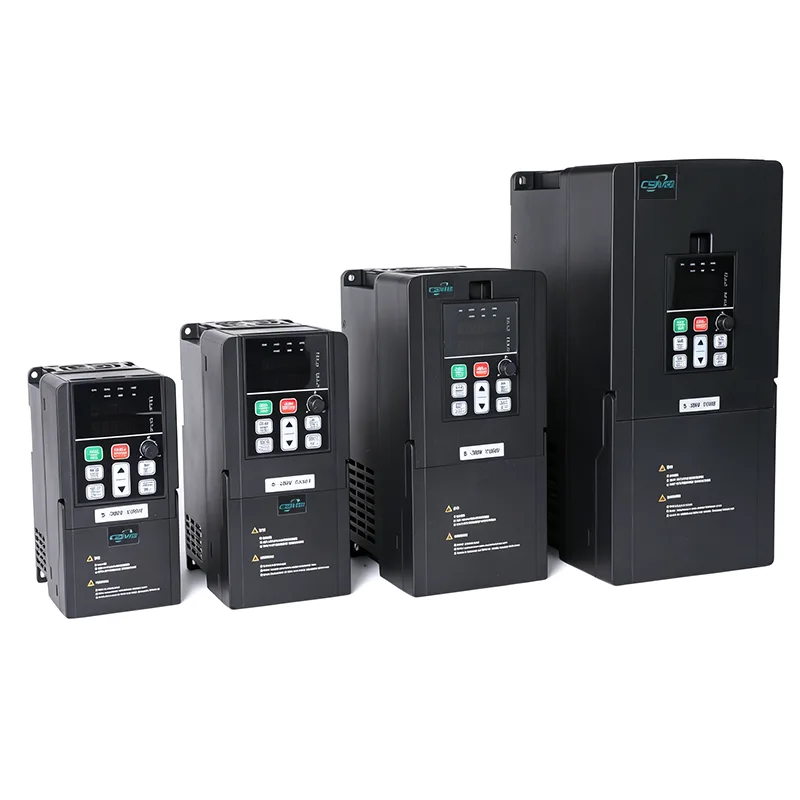

15HP 11kw VFD Частотний приводний насос VFD

Основні характеристики включають високу здатність до перевантаження, вбудований реактор постійного струму для пом’якшення гармонік, кілька комунікаційних інтерфейсів і конфігуроване розширення вводу/виводу. Міцний корпус із посиленою системою охолодження забезпечує надійну роботу в промислових середовищах з високими температурами.

Поєднуючи можливості енергозбереження з інтелектуальними функціями захисту, CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD максимізує час безвідмовної роботи системи та ефективність роботи для додатків великої потужності.

Основні параметри та специфікації

Типові програми

CSIVEI 15HP 11kw Частотний приводний насос VFD забезпечує надійну роботу важкого промислового обладнання, яке потребує безперервної роботи:

●  Великі насоси – магістральні насоси водопостачання, промислові насоси охолодження

●  Промислові вентилятори – вентиляція шахт, вентилятори цементного заводу, пиловловлювачі

●  Компресори – великі повітряні компресори, азотні компресори

●  Змішувачі – бетономішалки, хімічні реактори, пульпозмішувачі

●  Центрифуги – центрифуги для цукру, центрифуги для масла, декантери

Завдяки посиленому охолодженню та функціям пом’якшення гармонік він забезпечує надійну роботу в суворих умовах.

Міцний захист і надійність

Серія CSIVEI VFD, створена для роботи в складних промислових умовах, містить кілька захисних механізмів для забезпечення безперервної роботи та тривалого терміну служби.

Комплексний захист двигуна – вбудований захист включає захист від перенапруги, зниження напруги, перевантаження по струму, перегріву, втрати фази та короткого замикання. Привід автоматично вимикає або обмежує потужність, щоб запобігти пошкодженню як приводу, так і підключеного двигуна.

Керування температурою – інтелектуальне керування вентилятором регулює охолодження на основі внутрішньої температури та умов навантаження, мінімізуючи шум і подовжуючи термін служби вентилятора. Потужні моделі мають посилену конструкцію радіатора для покращеного розсіювання тепла.

Захист навколишнього середовища – стандартний корпус IP20 підходить для встановлення на панелі керування. Додаткові корпуси IP40/IP54/IP66 доступні для застосування в запилених, вологих або змивних середовищах. Конформне покриття на друкованих платах забезпечує додатковий захист від вологи та забруднень.

Вбудований фільтр електромагнітної сумісності – деякі моделі містять вбудований фільтр електромагнітної сумісності, що спрощує дотримання вимог CE та інших стандартів електромагнітної сумісності та знижує витрати на встановлення.

поширені запитання

Яка різниця між V/F керуванням і векторним керуванням?

Контроль V/F зберігає фіксоване співвідношення напруги до частоти. Він підходить для вентиляторів, насосів і загальних застосувань, де точне регулювання швидкості не є критичним. Векторне керування розділяє потік і крутний момент, щоб ви могли контролювати їх незалежно, що забезпечує вищий пусковий момент (до 150% при 0,5 Гц) і кращу точність швидкості. Безсенсорному вектору не потрібен кодер; замкнутий вектор робить, і це підвищує точність швидкості до 0,1%. Більшість накопичувачів CSIVEI підтримують обидва, тому ви можете вибрати той, який підходить для вашої програми.

Як вибрати правильний VFD для мого двигуна?

Кілька речей, які слід враховувати:

●  Потужність двигуна — VFD має збігатися або бути трохи більшим, ніж номінальна потужність двигуна.

●  Вхідна напруга — однофазна 230 В або трифазна 400 В, переконайтеся, що вона відповідає вашому джерелу живлення.

●  Тип навантаження — для навантажень із постійним крутним моментом, як-от конвеєрів або екструдерів, зазвичай потрібен частотно-регулювальний привод із розміром 100–120% потужності двигуна. Навантаження зі змінним крутним моментом, такі як вентилятори та насоси, часто можуть використовувати частотно-частотний привод, який відповідає потужності двигуна, а також ви отримуєте економію енергії.

●  Навколишнє середовище — для запилених, вологих або відкритих місць виберіть вищий рівень IP (IP40, IP54, IP66) або помістіть диск у захищений корпус.

●  Зв’язок — якщо вам потрібно спілкуватися з ПЛК або SCADA, переконайтеся, що накопичувач підтримує ваш протокол (Modbus RTU є стандартним; Profibus, Ethernet/IP тощо є додатковими).

●  CSIVEI також має інструмент визначення розміру та технічну підтримку, якщо вам потрібна друга думка.

Чи можу я використовувати однофазний вхідний VFD з трифазним двигуном?

так Однофазні приводи 230 В від CSIVEI приймають однофазне вхідне та видають трифазне живлення на двигун. Це звичайне налаштування, коли доступне лише однофазне живлення, але вам потрібна ефективність і надійність трифазного двигуна. Просто переконайтеся, що напруга двигуна відповідає вихідній напрузі приводу — трифазне 230 В.

Чи потрібен зовнішній гальмівний резистор?

Це залежить. Якщо вам потрібне швидке уповільнення або вантаж має високу інерцію (наприклад, центрифуги, крани, підйомники чи мотальні машини), тоді так, він вам знадобиться. У приводах із внутрішнім блоком гальмування резистор обробляє регенеративну енергію, щоб уникнути перенапруги та скоротити час зупинки. Для вентиляторів і насосів із повільнішим уповільненням його зазвичай можна пропустити.

Які протоколи зв'язку підтримуються?

Усі накопичувачі CSIVEI стандартно оснащені Modbus RTU через RS485. Доступні додаткові модулі для Profibus DP, Profinet, Ethernet/IP, CANopen і DeviceNet. Вони дозволяють інтегруватися з основними системами ПЛК і SCADA для віддаленого моніторингу, зміни параметрів і централізованого керування.

Як налаштувати накопичувач вперше?

Накопичувачі CSIVEI мають майстер швидкого запуску, який за кілька хвилин проведе вас через найнеобхідніше:

Введіть дані паспортної таблички двигуна (потужність, напруга, струм, частота, оберти за хвилину), виберіть прикладний макрос (вентилятор/насос, конвеєр, постійний крутний момент), установіть час розгону та гальмування, виберіть джерело частоти (клавіатура, аналоговий вхід, зв’язок) і запустіть автоналаштування для оптимізації керування двигуном. У посібнику є всі деталі, а клавіатура знімна, тому ви можете керувати нею дистанційно, якщо потрібно.

Які засоби захисту вбудовані в накопичувач?

Накопичувачі CSIVEI включають надійний набір засобів захисту: від перенапруги, зниженої напруги, перевантаження по струму, короткого замикання, перегріву (радіатор), втрати фази на вході чи виході та перевантаження двигуна (електронне теплове перевантаження, I²t). Це допомагає підтримувати надійну роботу та подовжує термін служби обладнання.

Чи можу я запускати кілька двигунів від одного VFD?

Так, ви можете запускати кілька двигунів паралельно від одного приводу, якщо: загальний споживаний струм залишається в межах номінальної вихідної потужності приводу, кожен двигун має власний тепловий захист від перевантаження, і ви використовуєте керування V/F (векторне керування не рекомендується для установок із кількома двигунами). Це типово для вентиляторних систем, конвеєрних секцій або насосних станцій, де двигуни працюють з однаковою швидкістю разом.

Як усунути типові несправності?

Накопичувач показує коди несправностей на клавіатурі для швидкої діагностики:

●  OC (перевищення струму) – перевірте, чи немає коротких замикань, проблем з обмоткою двигуна чи занадто малого часу розгону.

●  OV (перевищення напруги) – перевірте гальмівний резистор (якщо використовується) або час уповільнення занадто малий

●  УФ (знижена напруга) – перевірте вхідне живлення та проводку

●  OH (перегрівання) – перевірте вентилятор охолодження, температуру навколишнього середовища та монтажний зазор

●  OL (перевантаження) – перевірте навантаження двигуна, збільште час розгону або збільште потужність приводу

У посібнику є повна таблиця кодів несправностей із детальними кроками. Якщо щось не вийде, технічна підтримка CSIVEI може допомогти.

Як VFD економить енергію?

Для навантажень зі змінним крутним моментом, таких як вентилятори та насоси, потужність відповідає законам спорідненості — вона пропорційна кубу швидкості. Зниження швидкості на 20% скорочує використання енергії приблизно на 50%. Функція автоматичної оптимізації енергоспоживання (AEO) знижує напругу відповідно до фактичного навантаження для додаткової економії. Режим сну також вимикає двигун у періоди низького споживання, усуваючи енергоспоживання простою.

Який типовий термін служби VFD і як його підтримувати?

При правильній установці та відповідних умовах VFD може прослужити 10–15 років. Ключове технічне обслуговування: тримайте корпус в чистоті — накопичення пилу вбиває ефективність охолодження; перевірте вентилятори охолодження (зазвичай служать 3–7 років; замініть, якщо вони шумлять або вийшли з ладу); перевірте конденсатори шини постійного струму — вони старіють із часом і температурою — якщо диск зберігався більше двох років, замініть ковпаки перед увімкненням; стежити за температурою навколишнього середовища; час від часу створюйте резервні копії параметрів на клавіатурі або зовнішньому накопичувачі. Швидка перевірка кожні 6–12 місяців допомагає уникнути сюрпризів.

Чи можу я використовувати VFD на відкритому повітрі або в приміщеннях для миття води?

Стандартні накопичувачі IP20 повинні бути в чистій сухій панелі. Для зовнішніх або суворих умов CSIVEI пропонує вищі рейтинги IP:

●  IP40 – підходить для запилених місць, таких як текстильні фабрики чи деревообробні підприємства

●  IP54/IP55 – пилонепроникний та захищений від бризок; підходить для зовнішніх огороджень і зон змивання

●  IP66 – повністю пилонепроникний і витримує потужні струмені води; підходить для харчової промисловості, автомийок або використання на відкритому повітрі без додаткових кожухів

●  Якщо присутні корозійні гази, рекомендовано конформне покриття на друкованій платі.

Чи надається VFD гарантія та технічна підтримка?

так На накопичувачі CSIVEI надається стандартна гарантія 18 місяців від дати виробництва (або 12 місяців після встановлення, залежно від того, що настане пізніше). Варіанти розширеної гарантії доступні для критичних програм. Глобальна технічна підтримка доступна електронною поштою, телефоном і онлайн-ресурсами — посібники користувача, посібники з програм і програмне забезпечення для конфігурації — усе це включено.

Замовник: промисловий вентилятор

Підприємство з виробництва меблів потребувало точного контролю повітряного потоку для системи збору пилу. Безперервна робота вентиляторів на повній швидкості була неефективною та створювала надмірний шум.

Рішення: на головному витяжному вентиляторі встановлено частотно-частотний привод CSIVEI 18-30 кВт із датчиком тиску, який контролює тиск у повітропроводі для регулювання швидкості вентилятора.

Результати:

●  Швидкість вентилятора автоматично регулюється відповідно до потреб пилозбірника

●  Енергозбереження 45% під час роботи з частковим навантаженням

●  Рівень шуму знижений на 12 дБ, покращуючи умови праці

●  Зменшення механічного зносу підшипників і пасів вентилятора

●  Система тепер відповідає вимогам щодо екологічної відповідності та ефективності роботи.
