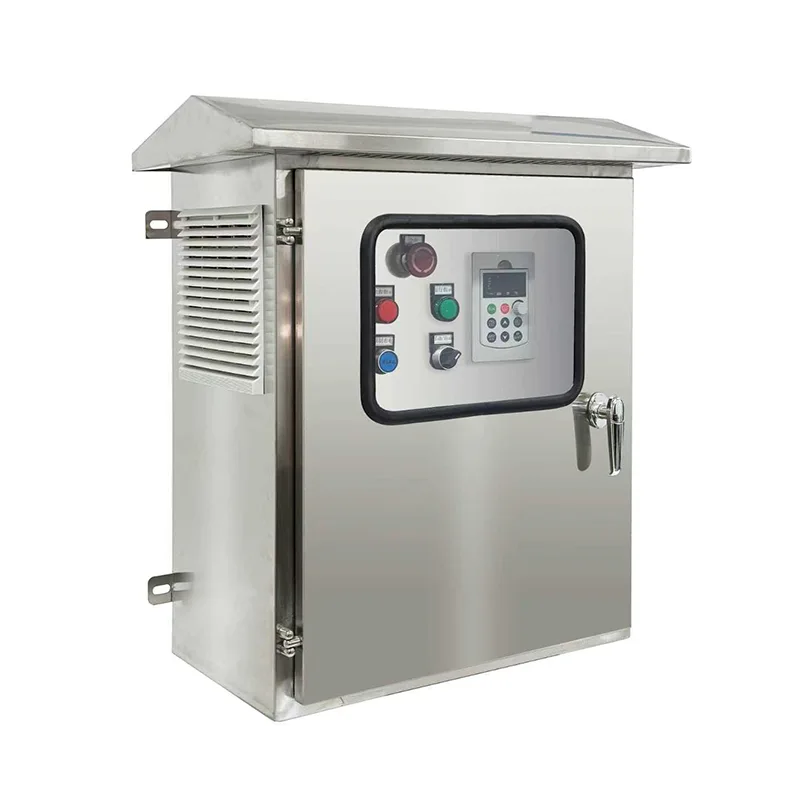

Інверторна шафа для сонячних насосів

Розміщена в міцній підлоговій сталевій шафі з рейтингом IP54 або вище, ця інверторна система об’єднує повний ланцюг перетворення потужності — захист входу постійного струму, кілька вхідних каналів MPPT, каскад приводу зі змінною частотою, фільтрацію вихідного струму змінного струму та комплексний системний контролер — усе це попередньо підключено та перевірено на заводі для швидкого розгортання в полі. Номінальна потужність варіюється від 2,2 кВт до понад 250 кВт, підтримуючи однофазні та трифазні двигуни насосів змінного струму зі стандартною напругою. Удосконалений алгоритм MPPT досягає >99% ефективності відстеження, динамічно регулюючи швидкість двигуна в режимі реального часу, коли сонячне випромінювання змінюється протягом дня, забезпечуючи максимальну щоденну подачу води. Варіант гібридного входу приймає резервне джерело живлення від мережі змінного струму або дизель-генератора, автоматично перемикаючись, щоб підтримувати вихід води в похмурі періоди або вночі. Інтегрований системний захист охоплює роботу всуху, перевантаження, перенапругу, низьку напругу, втрату фази та коротке замикання, тоді як автоматична логіка сну та пробудження на основі встановленого користувачем мінімального порогу потужності захищає насос та панелі. Графічний сенсорний екран HMI відображає дані про потужність, напругу, потік і енергію в реальному часі з RS485 і додатковими інтерфейсами GPRS/4G/Wi-Fi, що дозволяє віддалений моніторинг та інтеграцію в платформи SCADA або IoT через Modbus. Усі компоненти живлення розміщено в шафі з клімат-контролем із фільтрованим примусовим охолодженням повітря, захистом від перенапруги та повною відповідністю застосовним стандартам IEC і місцевим мережевим стандартам.

2. Ідеальні програми

Розроблений для надійного цілорічного водопостачання там, де електромережа ненадійна або відсутня, інверторна шафа для сонячних насосів забезпечує автономне керування насосом без нагляду для сільськогосподарських, комунальних і промислових систем водопостачання.

Сільськогосподарське зрошення та землеробство

Ідеальними кандидатами є великомасштабні схеми зрошення, системи крапельного живлення та операції з центральним опором на віддалених сільськогосподарських угіддях. Інвертор керує потужними трифазними насосами безпосередньо від сонячних батарей, забезпечуючи максимальний потік у години пік сонячного світла — саме тоді, коли культури найбільше потребують води. Можливість гібридного входу забезпечує безперебійне резервне копіювання мережі або генератора на критичних етапах зростання. Завдяки відсутності акумуляторів, які потрібно обслуговувати, і погодозахищеній установці на відкритому повітрі фермери отримують вигоду від значного зниження витрат на енергію та експлуатацію порівняно з перекачуванням дизельного палива.

Громадське та міське водопостачання

Сільські села, віддалені населені пункти та муніципальні органи водопостачання можуть розгорнути свердловинні насоси на сонячних батареях для доставки чистої питної води. Автоматична робота інвертора — починаючи зі сходом сонця та зупиняючись із заходом сонця або коли накопичувальний резервуар заповнений — усуває потребу в щоденній присутності оператора. Віддалений моніторинг через GPRS/4G дозволяє органам водопостачання відстежувати стан насосів, вихід води та справність системи з центральної диспетчерської, скорочуючи дорогі відвідування об’єктів. Міцна конструкція шафи захищає від пилу, комах і сезонних екстремальних погодних умов.

Напування худоби та віддаленого ранчо

Станції великої рогатої худоби, вівчарні ферми та віддалені випаси, розташовані на великих територіях, потребують надійної доставки води до резервуарів і корит. Інвертор підключається безпосередньо до свердловинних насосів, усуваючи логістику дизель-генератора та витрати на доставку палива. Насоси на сонячних батареях природно відповідають літньому попиту, коли споживання води тваринами досягає піку. Захист від сухого ходу автоматично призупиняє роботу насоса, якщо рівень води падає, запобігаючи дорогому перегоранню свердловинного двигуна.

Промислова обробка води та стічні води

Гірничодобувні підприємства, кар’єри та промислові підприємства в автономних місцях можуть використовувати систему для постачання технічної води, осушення або перекачування стічних вод. Міцна конструкція корпусу інвертора з фільтрацією пилу та активним охолодженням підходить для суворих промислових умов. Інтеграція гібридного входу з існуючими резервними генераторами забезпечує безперервну роботу незалежно від погодних умов.

Контроль опустелювання та екологічні проекти

Масштабні проекти з посадки дерев, відновлення пасовищ і зрошення пустель покладаються на постійне постачання води у віддалені, негостинні середовища. Сонячні насосні інвертори забезпечують автономну роботу без паливної логістики, з віддаленим моніторингом, що дозволяє централізоване керування кількома розосередженими насосними станціями на величезних територіях.

3. Технічне глибоке занурення

Інверторна шафа для сонячних насосів об’єднує повний набір для перетворення електроенергії, управління та захисту в стандартизований, перевірений на заводі корпус — скорочуючи інженерні роботи на місці, прискорюючи введення в експлуатацію та максимізуючи довгострокову надійність.

Багатоканальний MPPT і архітектура входу постійного струму

Сонячні батареї підключаються до інвертора через кілька незалежних вхідних каналів MPPT, кожен із яких має спеціальні запобіжники постійного струму, пристрої захисту від перенапруги та ізолювальний розподільний пристрій, розміщений у вхідній секції шафи. Контролер MPPT безперервно сканує напругу масиву в широкому діапазоні (зазвичай 460–850 В постійного струму для великих систем), щоб визначити точку максимальної потужності, досягаючи статичної ефективності відстеження >99%. Конфігурації з подвійним або потрійним каналом MPPT дозволяють струнам з різними орієнтаціями, кутами нахилу або профілями затінення працювати на індивідуальному оптимумі, значно збільшуючи загальний добовий вихід енергії порівняно з конструкціями з одним MPPT.

Перетворення постійного струму в змінний і частотно-регульований привод

Регульована за допомогою MPPT шина постійного струму живить високопродуктивний каскад приводу зі змінною частотою, побудований на основі модулів IGBT шостого покоління та високошвидкісного керування DSP. Інвертор синтезує синусоїдальний ШІМ-вихід із регульованою напругою та частотою (0–50/60 Гц або більше), що забезпечує плавний запуск двигуна без пускового струму, що є необхідним для захисту обмоток заглибного насоса. Удосконалений контроль V/f із компенсацією ковзання, посиленням крутного моменту та кривими автоматичної оптимізації енергії відповідає характеристикам двигуна в повному діапазоні швидкостей. Фільтрація вихідного сигналу — за допомогою дроселів ланцюга постійного струму, вихідних реакторів і фільтрів dV/dt у відповідних випадках — забезпечує довгі кабелі між інвертором і свердловинним насосом без напруги ізоляції двигуна або струмів у підшипниках.

Гібридне управління енергоспоживанням

Інтегрована функція автоматичного перемикання та синхронізації приймає допоміжний вхід змінного струму від мережі або дизель-генератора. Контролер системи постійно порівнює доступну фотоелектричну потужність із необхідною робочою потужністю насоса. Коли сонячне випромінювання падає нижче встановленого користувачем порогу, вхід змінного струму автоматично доповнює або замінює фотоелектричне живлення, зберігаючи вихід води без перерв. Режими пріоритету AC-only, PV-ly і гібридний пріоритет налаштовуються користувачем. Режим пріоритету PV максимізує використання сонячної енергії при використанні змінного струму лише для покриття дефіциту, мінімізуючи витрати на паливо чи електроенергію.

Специфічні алгоритми захисту насоса

Вбудований контролер реалізує набір засобів захисту, призначених для насосів, яких немає в загальних VFD. Виявлення сухого ходу відстежує струм двигуна, коефіцієнт потужності та частоту в режимі реального часу, ідентифікуючи характерні ознаки низького навантаження незаповненого або сухого насоса протягом однієї секунди після виявлення, а потім ініціюючи автоматичне відключення та повторний запуск. Мінімальний захист потужності запобігає неефективній роботі на низькій швидкості, яка витрачає воду без продуктивного перекачування. Режим сну вмикається, коли доступна сонячна енергія падає нижче встановленого користувачем порогу пробудження, переходить у стан моніторингу низького енергоспоживання та автоматично відновлюється, коли освітлення повертається. Виявлення заповненості води від поплавкового вимикача рівня бака або входу датчика тиску зупиняє насос, щоб запобігти переповненню, незалежно від денного сонячного циклу.

Кабінет інженерії та охорони навколишнього середовища

Підлогова шафа виготовлена ​​з оцинкованого сталевого листа з атмосферостійким порошковим покриттям, що відповідає класу IP54, IP55 або IP65 залежно від специфікації моделі. Шафа поділена на функціональні відсіки — вхід постійного струму, перетворення живлення, керування та вихід змінного струму — з відкидними дверцятами з прокладками, що забезпечують доступ до всіх обслуговуваних компонентів. Система охолодження з фільтрованим примусовим повітрям із вентиляторами зі змінною швидкістю з регульованою температурою підтримує оптимальну внутрішню атмосферу для силової електроніки. У повітрозабірниках використовуються високоефективні фільтри, придатні для запилених сільськогосподарських середовищ; тропічні версії додають конформне покриття на всі друковані плати для регіонів з високою вологістю. Інтегровані термостатично керовані нагрівачі проти конденсації доступні для розгортання в холодному кліматі.

Керування, HMI та віддалене підключення

Встановлений на дверях кольоровий сенсорний екран HMI надає миттєвий огляд стану системи, включаючи вхідну потужність PV, швидкість двигуна, вихідну напругу, частоту, добову енерговитрату та сукупну подачу води (розраховану на основі кривих насоса або вхідних даних витратоміра). Налаштування параметрів захищені паролем із кількома рівнями доступу. Стандартні комунікаційні інтерфейси включають RS485 (Modbus RTU) для інтеграції SCADA з додатковими модулями GPRS, 4G, Wi-Fi або Ethernet для віддаленого моніторингу в хмарі. Платформа дозволяє дистанційно запускати/зупиняти, змінювати параметри, підтверджувати тривогу та реєструвати дані, що дозволяє одному оператору керувати десятками розосереджених насосних станцій.

4.Часті запитання

Q1: Які типи насосів і розміри двигунів можуть працювати з цим інвертором?

Система підтримує трифазні асинхронні двигуни змінного струму та синхронні двигуни з постійними магнітами в конфігураціях занурювальних і поверхневих насосів. Номінальна потужність варіюється від 2,2 кВт до понад 250 кВт. Загальні застосування включають глибоководні свердловинні насоси, горизонтальні відцентрові насоси та турбінні насоси. Ми допоможемо підібрати потужність інвертора до даних паспортної таблички двигуна насоса.

Питання 2: Чи потрібні системі батареї?

Ні. Інвертор керує насосом безпосередньо від сонячних панелей, без акумулятора. Вода перекачується під час сонячного світла та зберігається в резервуарі, резервуарі або напірному резервуарі, що є набагато економічнішим, ніж зберігання електроенергії в батареях. Якщо потрібне цілодобове водопостачання, додатковий гібридний вхід змінного струму може включити живлення від мережі або генератора в темряві.

Q3: Скільки мені потрібно сонячних панелей і як їх підключити?

Конфігурація панелі визначається потужністю насоса, щоденним цільовим обсягом води та місцевим сонячним випромінюванням. Діапазон напруг MPPT інвертора (зазвичай 460–850 В постійного струму для трифазних систем) визначає довжину послідовної ланцюга. Наші інженери з продажу розрахують розмір масиву та конфігурацію рядків на основі простої анкети сайту. Шафа містить секцію суматора постійного струму з запобіжними входами, що спрощує підключення масиву.

Q4: Що відбувається в похмурі дні або в періоди низького сонячного світла?

Інвертор сповільнює двигун насоса, коли сонячна енергія зменшується, підтримуючи постійний, але зменшений потік води. Якщо потужність падає нижче встановленого користувачем мінімального порогу, система переходить у сплячий режим і періодично перевіряє відновлене випромінювання. Якщо система оснащена опцією гібридного входу змінного струму, електроенергія від мережі або генератора автоматично доповнює або замінює сонячну енергію в періоди низького освітлення.

Q5: Який захист існує для насоса?

Комплексні алгоритми захисту охоплюють роботу всуху, перевантаження, перевантаження по струму, перенапругу, знижену напругу, втрату фази, коротке замикання та перегрівання. Виявлення сухого ходу особливо критично для свердловин; контролер визначає умову низького навантаження, характерну для сухого насоса, протягом декількох секунд і вимикається до того, як відбудеться пошкодження двигуна, а потім ініціює автоматичний цикл перезапуску за часом.

Q6: Чи можна встановити інвертор поза приміщенням?

так Шафа має клас захисту IP54, IP55 або IP65 залежно від специфікації та призначена для постійної установки поза приміщенням. Він включає фільтровану вентиляцію, герметичні дверні прокладки та стійке до УФ-випромінювання покриття. Для екстремальних умов доступні додаткові опції, такі як сонцезахисні навіси, покращена фільтрація пилу та внутрішні нагрівачі для запобігання утворенню конденсату.

Q7: Як система відстежується та керується дистанційно?

Стандартний RS485 Modbus RTU дозволяє локальну інтеграцію SCADA або HMI. Додаткові модулі GPRS/4G, Wi-Fi або Ethernet забезпечують дистанційний моніторинг у хмарі через веб-портал або мобільний додаток. Ви можете переглядати статус у реальному часі, отримувати сповіщення про тривогу, завантажувати історичні дані та дистанційно регулювати параметри. Це особливо важливо для сайтів, розташованих у розсіяній географічній зоні.

Q8: Яке обслуговування потребує шафа?

Регулярне технічне обслуговування мінімальне: щоквартальне очищення або заміна повітряного фільтра, візуальний огляд кабельних з’єднань і ущільнювачів дверей, а також щорічна перевірка працездатності захисних пристроїв. Конструкція шафи з переднім доступом означає, що всі компоненти — запобіжники, контактори, друковані плати керування та модулі живлення — можна отримати, не знімаючи корпус.

5. Регіональне сільськогосподарське управління — широкомасштабне впровадження сонячної іригації

Фон

Урядовий орган розвитку сільського господарства в напівпосушливому регіоні Африки на південь від Сахари планував замінити дизельні іригаційні насоси сонячною енергією в кількох сільськогосподарських кооперативах. Проект був націлений на 20 свердловин, розташованих на широкій географічній території, кожна з яких постачала воду для крапельного зрошення садівництва та польових культур. На логістику дизельного палива припадало понад 60% операційних витрат, а поломки генераторів часто переривали зрошення під час критичних періодів вирощування.

Виклик

Кожна ділянка мала схожий профіль: існуючий трифазний заглибний свердловинний насос потужністю від 15 кВт до 45 кВт, віддалене розташування без підключення до мережі та сухий сезон, який точно збігався з піком сонячного опромінення. Вимоги влади були вимогливими:

●  Нульова залежність від акумулятора для мінімізації капітальних витрат і витрат на заміну

●  Здатність подавати максимальний об’єм води в полуденні години, коли випаровування врожаю було найвищим

●  Захист дорогих заглибних насосів від сухого ходу в свердловинах зі змінною водовіддачею

●  Віддалений централізований моніторинг всіх 20 об’єктів з регіонального штабу

●  Надійна конструкція, яка витримує цілорічний пил, сезонні дощі та температуру навколишнього середовища до 45°C

Чому сонячні насосні інверторні шафи?

Інверторне рішення у формі шафи було вибрано через його повністю інтегровану, попередньо перевірену поставку. Кожна шафа прибула на місце з попередньо підключеною проводкою із захистом входу постійного струму, модулями MPPT, каскадом приводу VFD, вихідною фільтрацією та системним контролером — для введення в експлуатацію потрібно лише підключитися до фотоелектричної системи та кабелю насоса.

Багатоканальний MPPT дозволив розділити сонячну батарею кожного місця на струни, орієнтовані трохи на схід і захід, подовжуючи ефективні години накачування за межі конфігурації, орієнтованої на південь. Варіант гібридного входу змінного струму був визначений для двох найбільших ділянок, що дозволяє використовувати невеликий резервний генератор для доповнення протягом тривалих хмарних періодів або для випадкового нічного зрошення.

Важливо те, що спеціальний захист від сухого ходу насоса дав владі впевненість у тому, що їхні існуючі свердловинні насоси — значні безповоротні витрати — будуть захищені. Автоматична логіка сну та пробудження означала, що щоденна присутність оператора не потрібна; система запускалася автоматично на світанку та зупинялася, коли баки для зберігання сигналізували про заповнення.

Розгортання

Двадцять сонячних насосних інверторних шаф потужністю від 18,5 кВт до 45 кВт були розгорнуті у співробітницьких фермерських громадах. Кожна шафа включала подвійні канали MPPT, опцію гібридного входу змінного струму на двох найбільших блоках та інтегрований віддалений моніторинг GPRS, підключений до центральної платформи SCADA органу. Установку та введення в експлуатацію завершив місцевий підрядник з електрики протягом трьох місяців сухого сезону. Існуючі свердловинні насоси були збережені та підключені безпосередньо до нових інверторів.

Результати

●  Витрати на дизельне паливо на 20 об’єктах впали майже до нуля, а резервний генератор використовувався менше ніж на 2% від загальної річної кількості робочих годин.

●  Об’єми подачі води відповідали або перевищували базовий рівень відкачування дизельного палива, а розширене вікно MPPT додало приблизно 1,5 додаткових ефективних години відкачування щодня.

●  За перші 18 місяців роботи не трапилося жодного збою двигуна насоса, що пояснюється системою плавного пуску та захистом від сухого ходу.

●  Інженери органу контролювали всі 20 сайтів з однієї інформаційної панелі, отримуючи автоматичні SMS-повідомлення про будь-які несправності, що значно скоротило витрати на відвідування сайту.

●  Успіх цього початкового впровадження змусив владу виділити кошти на додаткові 35 систем шафи на наступному етапі, розширивши сонячне зрошення на нові фермерські громади.
