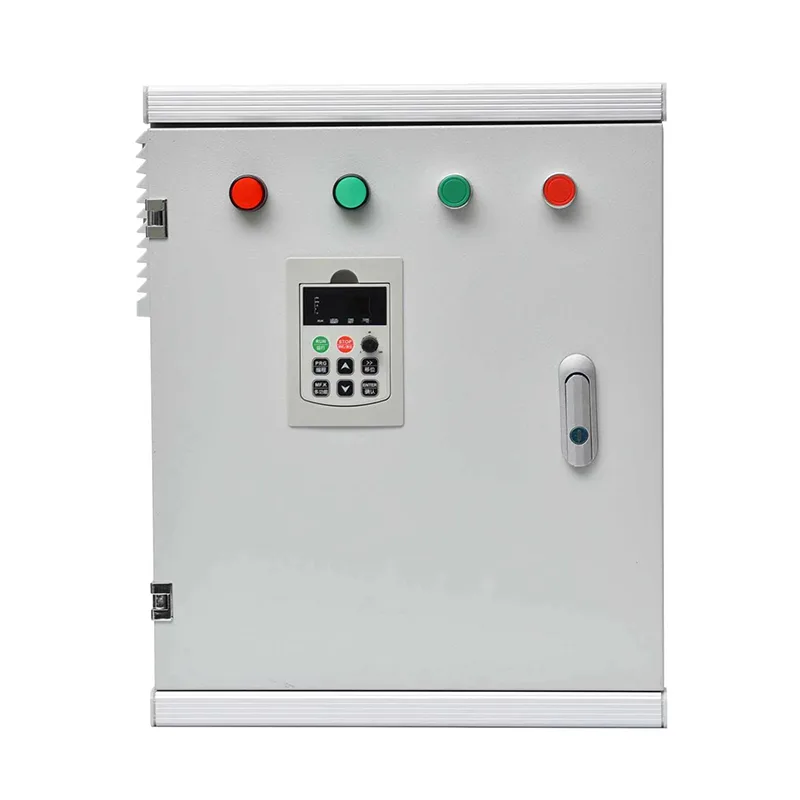

Шафа плавного пуску

Шафа плавного пуску, запропонована провідним китайським виробником Csivei, включає 3-фазний пристрій плавного пуску (потужністю від 7,5 до 800 кВт, 380–690 В), вхідний автоматичний вимикач або роз’єднувач із запобіжником, вбудований байпасний контактор, реле перевантаження двигуна та керуючий трансформатор. Пускові характеристики — програмоване обмеження струму, час зміни напруги та початковий крутний момент — встановлюються за допомогою цифрової клавіатури або HMI. Додаткові функції включають рампу плавної зупинки для насосних систем для запобігання гідроудару. Захист охоплює коротке замикання, перевантаження, втрату фази, низьку/перенапругу та перегрів тиристора. Стандартний зв'язок через Modbus RTU дозволяє підключатися до DCS або SCADA установки; доступні додаткові Profibus, Profinet або Ethernet/IP. Підлоговий корпус виготовлений з оцинкованої сталі з порошковим покриттям, клас IP42 до IP55, підходить для внутрішніх електричних приміщень і запилених промислових середовищ.

Застосування продукту

Для двигунів, які працюють на фіксованій швидкості, але потребують м’якого пуску для захисту приводного обладнання та електричних мереж, шафа плавного пуску забезпечує компактну альтернативу, що не потребує обслуговування, пускачам прямого зв’язку або пускачам зі зіркою-трикутником.

Водопровідні та каналізаційні насосні станції

Насоси забору сирої води, підвищувальні та перекачувальні насоси мають переваги від плавного запуску, що усуває гідроудари в трубопроводах і зменшує механічний знос робочих коліс і муфт насоса. Вбудована функція плавної зупинки додатково гасить хлопки зворотного клапана та стрибки тиску. Робота байпасу під час стабільної роботи забезпечує мінімальне виділення тепла в шафі навіть у насосних станціях з обмеженою вентиляцією.

Системи вентиляторів і компресорів HVAC

Холодильники, вентилятори градирні та великі двигуни блоків обробки повітря в комерційних будівлях можуть споживати високі пускові струми, що спричиняє мерехтіння світла та напруження керування генератором. Шафи плавного пуску обмежують пусковий струм до 3–4-кратного значення повного навантаження, запобігаючи провалам напруги. Байпасні контактори усувають безперервні втрати тиристорів, зберігаючи енергоефективність системи протягом тривалого часу експлуатації будівлі.

Конвеєри та дробарки для гірничої промисловості та кар’єрів

Стрічкові конвеєри та дробарки породи вимагають обережного застосування крутного моменту під час запуску, щоб захистити коробки передач, з’єднання стрічки та муфти від ударного навантаження. Регульована функція кік-старту пристрою плавного пуску забезпечує короткий імпульс високого крутного моменту перед розгоном, долаючи розривне тертя повністю навантаженого ременя. Після того, як двигун працює, байпасний контактор забезпечує прохолодну та енергоефективну роботу в запиленому середовищі з високою температурою.

Промислові компресори та мішалки

Гвинтові та поршневі компресори на виробничих підприємствах, а також змішувачі та мішалки на хімічних обробках запускаються під навантаженням і потребують плавного прискорення. Пристрої плавного пуску усувають раптові перехідні процеси крутного моменту, які прискорюють знос підшипників і лопаток, тоді як байпасний режим гарантує відсутність втрат тиристора під час тривалої безперервної роботи.

Сільськогосподарські іригаційні та глибоководні насоси

Занурювальні насоси для глибоких свердловин і великі спринклерні системи у віддалених районах покладаються на пристрої плавного пуску для захисту валів насосів і корпусів свердловин від пускового моменту. Шафи сумісні з джерелами живлення генератора, оскільки зменшений пусковий струм дозволяє меншому генератору запускати більший насос. Робота байпасу зменшує споживання палива в сезон поливу.

Технічне глибоке занурення

Шафа плавного пуску об’єднує тиристорний пристрій плавного пуску з повним захистом двигуна та ланцюга в єдиному попередньо підключеному корпусі, оптимізованому для промислового керування двигуном із фіксованою швидкістю.

Напруга на основі тиристорів

Пристрій плавного пуску керує шістьма антипаралельними кремнієвими випрямлячами (SCR), по одній парі на фазу, для плавного підвищення напруги двигуна від регульованого початкового рівня крутного моменту (зазвичай 30–60% від номінального) до повної напруги протягом встановленого користувачем часу зміни (0,5–60 секунд). Під час розгону струм обмежується визначеним кратним значенням струму повного навантаження, зазвичай у 3–5 разів, що запобігає перевантаженню трансформатора або генератора. Коли двигун наближається до синхронної швидкості, внутрішній алгоритм виявляє падіння струму та сигналізує про замикання байпасного контактора, безпосередньо підключаючи двигун до мережі. Це шунтує струм із SCR, усуваючи їх втрати на провідність і виділення тепла.

Робота в режимі байпасу та безперервна робота

Після запуску весь струм двигуна проходить через контактор механічного байпаса, який розрахований на безперервну роботу. SCR залишаються закритими, тому пристрій плавного пуску не сприяє підвищенню температури. Це ключова перевага перед VFD у додатках із фіксованою швидкістю — шафа охолоджується та потребує мінімальної вентиляції. Якщо вибрано плавну зупинку, байпас відкривається під час вимкнення, а SCR повторно вмикаються для поступового зниження напруги, запобігаючи гідроудару.

Захист двигуна та ланцюга

Шафа забезпечує повний захист двигуна за допомогою термомагнітного вимикача та електронного реле перевантаження з визначенням втрати фази та дисбалансу струму. Захист від короткого замикання скоординовано для збереження цілісності SCR. Додаткові засоби захисту включають:

● Захист від низької/перенапруги, вимикання до пошкодження двигуна через аномалії напруги

● Датчик перегріву тиристора з сигналом тривоги та відключенням

●  Виявлення зміни фази та втрати фази

●  Захист від зупинки та блокування ротора через реле

Зовнішні блокування безпеки (наприклад, аварійна зупинка, вібраційний вимикач) підключаються до схеми керування через спеціальні клеми.

Інтерфейс управління та зв'язок

Цифрова клавіатура з РК-дисплеєм на пусковому пристрої забезпечує локальне налаштування параметрів, керування пуском/зупинкою та індикацію стану, включаючи струм двигуна, напругу та коди несправностей. Інтерфейс HMI, встановлений на дверях, можна інтегрувати у великі шафи. Стандартний RS485 Modbus RTU дозволяє дистанційно запускати/зупиняти, завантажувати параметри та повідомляти про тривогу в DCS або SCADA. Для вимогливих заводських мереж доступні шлюзи Profibus DP, Profinet або Ethernet/IP.

Огородження та термоконтроль

Підлогова шафа виготовлена ​​з товстого оцинкованого сталевого листа з атмосферостійким порошковим покриттям. Оскільки тиристорне тепло генерується лише під час секундних змін запуску та зупинки, природного конвекційного охолодження часто достатньо для внутрішніх шаф. Для агрегатів високої потужності або в умовах високого навколишнього середовища передбачені фільтровані вентилятори з примусовою подачею повітря з термостатичним керуванням. Стандартний рівень захисту від IP42 до IP54; вищі оцінки доступні для запилених або відкритих місць.

Відповідність і тестування

Кожна шафа проходить заводські приймальні випробування, включаючи: вимірювання опору ізоляції силового ланцюга, перевірку ланцюга спрацьовування SCR, роботу байпасного контактора та функціональне тестування всіх запрограмованих профілів запуску/зупинки та функцій захисту. Блок розроблено та протестовано відповідно до стандарту IEC 61439-1/2, а всі схеми керування перевірено відповідно до застосовних стандартів на стійкість до перешкод.

Часті запитання

Q1: Коли я повинен вибрати шафу плавного пуску замість VFD або DOL пускача?

Вибирайте пристрій плавного пуску, якщо вам потрібне плавне прискорення двигуна та зменшений пусковий струм, але не потрібна безперервна зміна швидкості. Пристрої плавного пуску простіші, виробляють менше тепла, дешевші та компактніші, ніж VFD. У порівнянні з DOL вони виключають стрибки струму і механічні удари. У порівнянні з зіркою-трикутником, вони забезпечують повністю регульовані параметри запуску та можуть плавно зупиняти насосні системи.

Q2: Які розміри двигуна можуть вмістити шафа?

Стандартні шафи налаштовані для двигунів потужністю від 7,5 кВт до 800 кВт при 400 В (трифазний), з номіналом 690 В для більших двигунів. Ми підберемо пристрій плавного пуску, байпасний контактор і автоматичний вимикач відповідно до струму, зазначеного на табличці вашого двигуна. Можливі індивідуальні конфігурації для вищих потужностей.

Q3: Чи підтримує шафа плавного пуску запуск кількох двигунів?

Так, у послідовному розташуванні: один пристрій плавного пуску може запускати кілька двигунів один за одним, кожен з яких має свій вихідний контактор. Після того, як перший двигун досягає повної швидкості та обходиться, пристрій плавного пуску від’єднується від нього та підключається до другого двигуна, і так далі. Це зменшує витрати, коли кілька насосів або вентиляторів однакового розміру використовують одну станцію. Проте всі двигуни повинні мати однакові або подібні пускові параметри.

Q4: Що станеться, якщо пристрій плавного пуску вийде з ладу під час роботи двигуна?

Коли двигун працює на повній швидкості, а байпасний контактор замкнутий, двигун працює безпосередньо від мережі. Якщо плата керування пристрою плавного пуску виходить з ладу або SCR пошкоджені, двигун продовжує працювати без змін. Помилка вплине лише на наступну спробу запуску. Ця притаманна безвідмовність є основною операційною перевагою.

Q5: Яка довжина рампи плавного пуску та чи можна її регулювати?

Час зміни напруги повністю регулюється, як правило, від 0,5 до 60 секунд і може бути збільшений, якщо необхідно. Початкова пускова напруга (кикстарт) також регулюється. Оптимальна рампа визначається двигуном і навантаженням — досить довга, щоб виключити механічні удари, досить коротка, щоб обмежити нагрів тиристора під час запуску.

Q6: Чи може пристрій плавного пуску справлятися з частими запусками?

Пристрій плавного пуску розрахований на певну кількість запусків на годину (зазвичай до 10 запусків у важких умовах). Цей рейтинг залежить від налаштування пускового струму, часу зміни та розміру двигуна. Для застосувань, які включають дуже часті запуски (наприклад, індексні конвеєри), VFD може бути більш доречним. Проконсультуйтеся з нами щодо свого робочого циклу щодо правильного розміру.

Q7: Яке обслуговування потребує шафа?

Регулярне технічне обслуговування мінімальне: щорічна візуальна перевірка наконечників живлення, очищення вентиляційних фільтрів (якщо вони встановлені) і перевірка роботи байпасного контактора. SCR не мають рухомих частин і не зношуються. Обхідний контактор є основним ремонтним компонентом, механічний термін служби якого зазвичай перевищує один мільйон операцій, що означає роки служби.

Q8: Чи створює пристрій плавного пуску гармоніки в мережі?

Тиристорні пристрої плавного пуску генерують гармонічні струми лише під час короткочасного пуску та плавної зупинки. Під час усталеної роботи байпаса двигун споживає синусоїдальний струм, тому гармоніки не утворюються. Це робить їх більш дружніми до мережі, ніж приводи змінного струму, які можуть генерувати безперервні гармоніки без фільтрування.

Мережа районного водопостачання — модернізація пристрою плавного пуску для 20 насосних станцій

Фон

Регіональне водне управління у Східній Європі керувало мережею з 20 дистанційних підвищувальних насосних станцій, кожна з яких мала 2–4 стандартні насоси з прямим пуском (DOL) потужністю від 37 до 132 кВт. Станції були критично важливими для розподілу води в кількох містах, але періодичні проблеми спричиняли неприйнятні експлуатаційні витрати та збої в наданні послуг.

Виклик

Основною проблемою була електрика. Раптовий пусковий струм DOL — до 7 разів більше повного навантаження — спричинив серйозні провали напруги на слабких лініях розподілу в сільській місцевості. Це призвело до спрацьовування захисних реле на сусідніх підстанціях, час від часу перериваючи живлення самої насосної станції. Адміністрація також зіткнулася з високими витратами на технічне обслуговування: гідроудар під час запуску та зупинки насоса часто призводив до розривів з’єднань труб і пошкодження зворотних клапанів, тоді як різке застосування крутного моменту скорочувало термін служби підшипників насоса та муфти. Станції були без екіпажу та розташовані у віддалених районах, тому будь-яке обладнання мало бути надійним, простим і здатним дистанційно повідомляти про несправності.

Чому шафи плавного пуску?

Уповноважений орган оцінив як VFD, так і пристрої плавного пуску. Частотно-частотні приводи забезпечували контроль швидкості, але вважалися надмірними — насоси були розроблені для роботи з фіксованою швидкістю проти статичної кривої системи, де дроселюючі клапани вже забезпечували регулювання потоку. Шафи плавного пуску запропонували ідеальне поєднання: вони усунули б стрибки пускового струму та гідроудари без постійних втрат приводу чи складного охолодження.

Основні фактори вибору:

●  Внутрішній обхідний контактор пристрою плавного пуску означав, що після запуску двигун споживатиме електроенергію без втрат на тиристорі, зберігаючи мінімальне виділення тепла в шафі в невентильованих насосних приміщеннях.

●  Функція плавної зупинки поступово зменшує роботу насоса під час вимкнення, усуваючи стрибок тиску, який викликав гідроудар.

●  Простий цифровий інтерфейс шаф і з’єднання Modbus RS485 інтегровані безпосередньо в мережу SCADA, що розвивається, що дозволяє повідомляти про несправності без відвідування місця.

●  Зниження пускового струму означало, що існуючі генераторні установки (які використовуються під час відключень мережі) могли запускати ті самі насоси без проблемного падіння напруги, розширюючи ефективну резервну потужність.

Розгортання

Двадцять стандартизованих шаф плавного пуску (номінальний струм від 45 до 160 А) були виготовлені, випробувані на заводі та встановлені в існуючих насосних відділеннях протягом шести місяців. Кожна шафа включала головний автоматичний вимикач, пристрій плавного пуску з байпасним контактором, електронне реле перевантаження, зв’язок Modbus і захист від дощу IP54. Введення в експлуатацію передбачало простий введення параметрів для часу зміни та обмеження струму, а також підключення одного кабелю Modbus до віддаленого терміналу станції.

Результати

●  Порушення напруги мережі від запуску насоса усунуто. Після модернізації не було зафіксовано подальших поїздок на підстанції.

●  Ремонт труб скоротився більш ніж на 80% протягом першого року, оскільки гідроудар під час запуску та зупинки було усунено завдяки профілюванню плавного пуску та плавної зупинки.

●  Заміна підшипників і ущільнювачів насоса показала відчутне зниження, пов’язане з плавним пуском із низьким крутним моментом.

●  Конструкція байпаса забезпечувала прохолоду силових відділень навіть під час тривалої роботи насоса з високим навантаженням; збоїв в охолодженні шафи не було.

●  Організація тепер отримує статус запуску/зупинки, початковий струм і журнали несправностей від кожної станції на своєму SCADA, що дозволяє прогнозувати реагування замість екстрених викликів.

●  Після одного року влада розширила програму до десяти додаткових станцій, прийнявши шафу плавного пуску як стандарт для всіх проектів модернізації DOL до soft.
