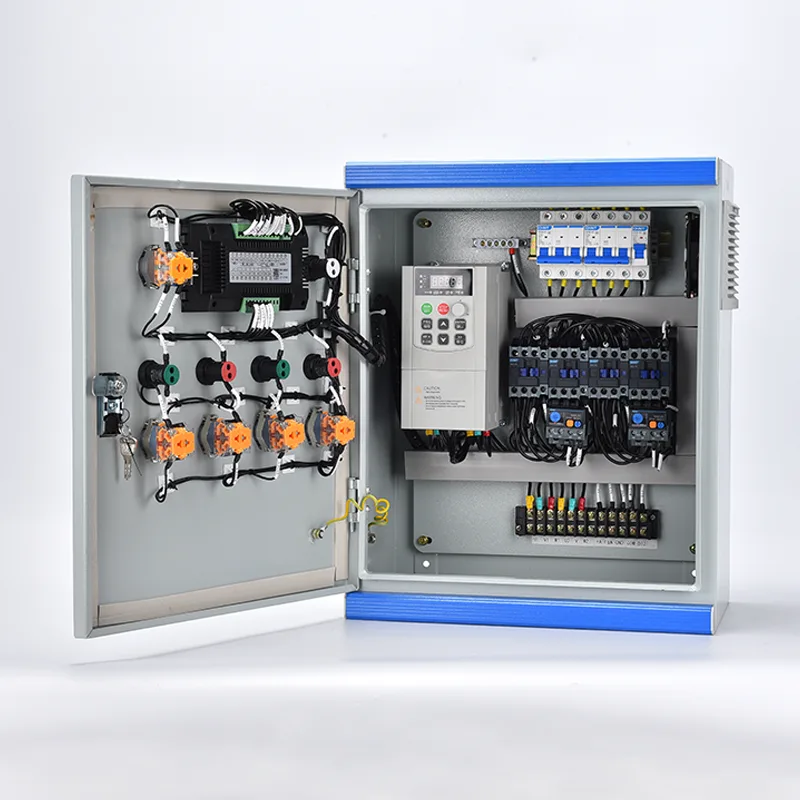

Панель керування ОВК

Кожна панель керування HVAC розроблена відповідно до конкретних вимог механічної системи, якою вона керує, — будь то окремий агрегат обробки повітря, холодильна установка з декількома насосами та градирнями чи система керування зоною VAV для всієї будівлі. Корпус панелі вміщує повну електричну інфраструктуру: ізоляцію вхідного живлення, захист ланцюга, пускачі двигунів (прямий пуск, зірка-трикутник, плавні пуски або приводи зі змінною частотою), реле керування, блокування безпеки та спеціальний контролер — зазвичай PLC або DDC — з клемами польових датчиків для введення температури, вологості, тиску, потоку та якості повітря. Встановлений на дверях сенсорний екран HMI або дисплей з клавіатурою забезпечує операторам видимість системи в режимі реального часу та керування параметрами. Підключення через BACnet, Modbus або Ethernet/IP забезпечує повну інтеграцію з системами управління будівлями (BMS). Ступінь захисту від IP42 до IP65 підходить для внутрішніх механічних приміщень, платформ на дахах заводів і відкритих відкритих місць. Комплексні схеми захисту охоплюють коротке замикання, перевантаження, втрату фази, низьку/перенапругу та витік на землю в кожному ланцюзі з обов’язковими захисними блокуваннями, підключеними для відключення пожежної сигналізації, захисту від замерзання та захисту від потоку повітря. Підтримується повна відповідність стандартам IEC 61439-1/2, IEC 60364 і регіональним стандартам електробезпеки.

Ідеальні програми

Панелі керування HVAC забезпечують централізований електричний інтелект, який забезпечує безпечну, ефективну роботу механічних систем та координацію їх роботи з широкою мережею автоматизації будівель: від єдиного кондиціонера для обробки повітря до центральної установки на території кампусу.

Комерційні офісні будівлі та комплекси багатофункціонального призначення

Великі офісні вежі, торгові центри та комплекси змішаного використання мають декілька установок обробки повітря, чиллерів, градирень і вентиляційних зон. Панелі керування HVAC централізують керування та захист кожного механічного блоку — панелі AHU, яка керує вентиляторами подачі та повернення, охолоджуючими змійовиками, заслінками економайзера та станом фільтра, або панеллю холодильної установки, яка послідовно керує кількома компресорами, первинними та вторинними насосами та вентиляторами градирні. Інтеграція з BMS будівлі через BACnet/IP або Modbus дозволяє менеджерам об’єктів контролювати та налаштовувати всі системи з центральної робочої станції.

Промислові та виробничі потужності

Заводи, переробні підприємства та склади часто потребують спеціальної вентиляції та охолодження технологічного процесу окремо від комфортного кондиціонування повітря. Панелі керування в цих середовищах керують потужними витяжними вентиляторами, блоками підживлення, системами збору пилу та технологічними холодильними установками. Управління на основі ПЛК із промисловими протоколами зв’язку підтримує складну логіку взаємозв’язку — наприклад, координацію вентиляції з роботою виробничої лінії або випуском технологічної печі. Надміцні корпуси з підвищеним захистом від пилу та вологи витримують складні умови навколишнього середовища.

Центри обробки даних і критично важливі об’єкти

Охолодження центру обробки даних є критично важливою функцією 24/7. Панелі керування системою опалення, вентиляції, вентиляції та кондиціонування повітря, що керують кондиціонерами комп’ютерної кімнати (CRAH), кондиціонерами комп’ютерної кімнати (CRAC), насосами охолодженої води та вентиляторами конденсатора, створені для резервування та надійності. Подвійний вхід живлення, інтеграція автоматичного перемикача перемикання та безвідмовні виходи тривоги забезпечують продовження охолодження навіть у разі збоїв у мережі. Високоточний контроль температури та вологості з підключенням Modbus/BACnet до платформи керування інфраструктурою центру обробки даних (DCIM) забезпечує моніторинг навколишнього середовища в реальному часі.

Лікарні та медичні заклади

Операційні, ізолятори, чисті кімнати та загальні палати вимагають певного співвідношення якості повітря, температури, вологості та тиску. Панелі керування опаленням, вентиляцією та кондиціонуванням повітря в установах охорони здоров’я керують цими точними середовищами. Критичні функції сигналізації — висока/низька температура, відхилення вологості, втрата повітряного потоку та стан фільтра — жорстко підключені до системи виклику медсестри в будівлі або центральної системи моніторингу. Панелі розроблені для простоти обслуговування та включають ізоляційні пристрої, що дозволяють обслуговувати без відключення системи.

Готелі, курорти та готельний бізнес

Комфорт гостей понад усе. Панелі керування HVAC керують центральними холодильними установками, котельними системами, системами обробки повітря, що обслуговують громадські місця, і контролерами зон фанкойлів на гостьових поверхах. Попередньо запрограмовані графіки на основі заповнюваності зменшують споживання енергії в періоди низької заповнюваності, одночасно забезпечуючи, щоб номери досягли заданих значень комфорту до часу реєстрації.

Освітні кампуси та інституційні будівлі

Університетські будівлі, школи та державні установи, розташовані в багатьох структурах, отримують переваги від стандартизованих платформ керування панелями HVAC. Механічна кімната кожної будівлі обслуговується спеціальними панелями для вентиляційних установок, насосів і терміналів, які об’єднані в мережу BMS на території кампусу. Цей підхід спрощує навчання технічного обслуговування та управління запасними частинами.

Технічне глибоке занурення

Панелі керування HVAC сконструйовані як вузли комплексного розподілу електроенергії, керування двигуном і автоматизації — кожен спеціально розроблений відповідно до розкладу механічного обладнання та послідовності роботи.

Розподіл електроенергії та захист ланцюгів

Вхідна секція приймає трифазне живлення (зазвичай 400 В/480 В, 50/60 Гц) через замикається головний вимикач або автоматичний вимикач, з рейтингом стійкості до короткого замикання, розрахованим для доступного струму пошкодження на місці. Низхідний розподіл організовано за функціями обладнання: окремі гілки для вентиляторів, насосів, компресорів і контурів керування. Захист ланцюга двигуна забезпечується термомагнітними автоматичними вимикачами або роз’єднувачами з плавкими запобіжниками, узгодженими з струмом повного навантаження двигуна, з реле перевантаження (електронними або тепловими), що забезпечують криві спрацьовування IEC класу 10/20/30. Потужність керування — зазвичай 24 В змінного струму, 24 В постійного струму або 230 В змінного струму — походить від спеціального керуючого трансформатора з незалежними вторинними ланцюгами, що ізолюють керуючу електроніку від перехідних процесів на стороні живлення.

Управління двигуном і методи запуску

Залежно від розміру двигуна, вимог до пускового крутного моменту та допуску механічної системи для пускового струму панель включає відповідний метод запуску:

●  Пряме підключення (DOL): для невеликих вентиляторів і насосів приблизно до 7,5 кВт

●  Зірка-трикутник: для двигунів середньої потужності, де потрібен знижений пусковий струм

●  Пристрій плавного пуску: для насосів і вентиляторів, де плавний набір усуває гідроудар або прослизання ременя

●  Частотно-регульований привод (VFD) : для застосувань, які вимагають модуляції швидкості на основі потреби, наприклад, припливні вентилятори AHU, керовані статичним тиском у повітропроводі, або вторинні насоси охолодженої води, що реагують на різницю тиску в контурі

Частотно-частотні частотно-регулюючі пристрої (VFD) оснащені вбудованим пом’якшенням гармонік (дроселі ланцюга постійного струму) і вихідними фільтрами dV/dt, якщо довжина кабелю перевищує обмеження виробника. Усі приводи налаштовані на послідовний зв’язок із контролером панелі для визначення швидкості та зворотного зв’язку щодо стану.

Платформа контролера: PLC проти DDC

Архітектура управління вибирається на основі складності програми та вимог до інтеграції:

●  Контролери DDC є типовими для комерційних додатків HVAC, які інтегруються в BMS через власний BACnet MS/TP або BACnet/IP. Попередньо запрограмовані бібліотеки додатків охоплюють стандартні послідовності AHU, охолоджувача та котла.

●  Керування на основі ПЛК призначено для промислових середовищ, складної послідовності з декількома компресорами або коли система має взаємодіяти з обладнанням, не пов’язаним з ОВК, наприклад технологічним обладнанням. Платформи ПЛК підтримують схемотехніку, функціональні блоки або структуроване текстове програмування з Profinet, Ethernet/IP або Modbus TCP.

●  Обидві платформи виконують визначену послідовність операцій: часові розклади, контури PID температури/тиску, послідовність запуску/зупинки, генерування сигналів тривоги та журнал виконання.

Інтерфейс датчика та польова проводка

Спеціальні клемні колодки вміщують польову проводку від датчиків температури (термістори NTC, RTD, 4-20 мА), перетворювачів тиску та перемикачів, датчиків вологості, встановлених у повітроводах перемикачів перевірки потоку повітря, реле диференціального тиску для стану фільтра та сигналів зворотного зв’язку клапана/приводу. Усі аналогові входи відфільтровано та захищено від індукованих перехідних процесів. Цифрові входи окремо ізольовані за допомогою оптронів або проміжних реле. Виявлення несправності датчика та подання тривоги з настроюваними резервними стратегіями — наприклад, встановлення за замовчуванням роботи вентилятора з фіксованою швидкістю при втраті датчика тиску в каналі.

HMI та інтерфейс оператора

Встановлений на дверях кольоровий сенсорний екран HMI (зазвичай 7 дюймів або більше) або окремі світлодіодні індикатори та кнопки забезпечують локальний інтерфейс оператора. HMI відображає графіку стану системи в режимі реального часу — температуру, вологість, тиск, тривалість роботи обладнання, тенденції енергоспоживання — за допомогою інформаційних панелей, які можна налаштувати користувачем. Налаштування параметрів захищені паролем з кількома рівнями доступу (оператор, супервайзер, інженер). Сповіщення тривоги включає реєстрацію подій із міткою часу та відстеження підтвердження. Для панелей, інтегрованих у BMS, HMI може слугувати як локальний інструмент перевизначення та введення в експлуатацію, а не основний щоденний інтерфейс.

Блокування безпеки та логіка захисту

Критичні функції безпеки реалізовані в апаратній логіці незалежно від контролера, що забезпечує безвідмовну роботу навіть у разі відмови процесора:

●  Інтерфейс пожежної сигналізації: вхід без напруги від пожежної панелі примусово вимикає AHU та закриває заслінку

●  Захист від замерзання: низькотемпературний термостат на водяних змійовиках вимикає пристрій і відкриває клапан, щоб запобігти розриву змійовика

●  Перевірка потоку повітря: реле перепаду тиску в потоці повітря запобігає включенню електричного або газового нагрівача без перевіреного потоку повітря

●  Реле високого та низького тиску холодоагенту захищають компресори

●  Сейсмічні та вібраційні вимикачі, якщо це вимагається місцевим законодавством

Усі блокування безпеки підключаються до ланцюга розмикання головного реле керування або ПЛК безпеки, що забезпечує негайне та безумовне відключення.

Огородження та екологічне будівництво

Корпус панелі виготовлено з листа електрооцинкованої або нержавіючої сталі товщиною від 1,5 до 2,0 мм із порошковим покриттям. Загальні рейтинги включають:

●  IP42/IP43 для внутрішніх механічних приміщень із чистим середовищем із контрольованою температурою

●  IP54/IP55 для апаратних приміщень, огороджень заводів на даху або напіввідкритих місць

●  IP65 для зовнішнього встановлення під дощем, пилом і прямим сонцем

Активне управління температурою — відфільтрована примусова вентиляція з термостатичним керуванням вентилятором — включено для панелей із щільним VFD або середовищ із високим навколишнім середовищем. Для зовнішніх шаф передбачено сонцезахисний козирок, антиконденсатний нагрівач і корозійно-стійке обладнання з нержавіючої сталі.

Комунікація та інтеграція BMS

Комунікаційні шлюзи транслюють протокол контролера в магістраль BMS підприємства. Доступні рідні адаптери BACnet (MS/TP або IP), Modbus RTU/TCP і додаткові адаптери LonWorks або Ethernet/IP. Усі контрольовані точки — температури, тиск, швидкість потоку, стан обладнання, години роботи, дані про енергоспоживання та стани тривоги — стають видимими для BMS. Віддалене налаштування заданих значень і керування розкладом забезпечують централізовану оптимізацію енергоспоживання в усьому портфелі будівель.

Особливості енергоефективності

Додатковий вбудований вимірювач потужності вимірює споживання на рівні панелі або окремого навантаження. Контролер може виконувати послідовності оптимізації енергії, такі як вільне охолодження за допомогою економайзера, вентиляція з регулюванням потреби (на основі CO₂), оптимальний пуск/зупинка та скидання температури охолодженої води залежно від зовнішніх умов, зменшуючи річне споживання енергії системою опалення, вентиляції, вентиляції та кондиціонування повітря на 15–25% порівняно з керуванням із фіксованими параметрами.

4.Часті запитання

Q1: Панель керування HVAC є стандартним продуктом чи спеціально розробленою для кожного проекту?

Кожна панель розроблена спеціально для відповідності проекту механічного обладнання, послідовності роботи та списку електричних навантажень. Наші інженери працюють на основі ваших P&ID, таблиць даних обладнання та специфікацій керування. Стандартизована внутрішня архітектура та бібліотеки компонентів забезпечують постійну якість, одночасно задовольняючи вимоги конкретного сайту.

Q2: Яку платформу контролера ви використовуєте — PLC чи DDC?

Ми пропонуємо обидва варіанти та порекомендуємо відповідну платформу на основі вашого проекту. Контролери DDC (власні BACnet) підходять для застосування в комерційних будівлях з інтеграцією BMS. ПЛК призначені для промислових об’єктів, складних послідовностей або там, де необхідна інтеграція з обладнанням, не пов’язаним з системою ОВК. Доступна підтримка багатьох постачальників — ми працюємо з провідними брендами, а також можемо надати альтернативи для відкритих платформ.

Q3: Яким обладнанням HVAC може керувати панель?

Наші панелі налаштовані для всього загального обладнання HVAC: установок обробки повітря (постійного об’єму та VAV), комплектних дахових установок, холодильних установок (з повітряним і водяним охолодженням), систем котлів, градирень, насосних систем (первинних, вторинних і третинних), фанкойлів, вентиляторів з рекуперацією тепла та систем витяжки/димовидалення. Панелі з декількома обладнаннями, які керують усією механічною кімнатою, є стандартною пропозицією.

Q4: Чи можна панель інтегрувати з нашою існуючою системою управління будівлею?

так Доступні протоколи зв'язку, включаючи BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP і LonWorks. Ми підтвердимо конкретний протокол, швидкість передачі даних і список точок на етапі проектування, щоб забезпечити безперебійну інтеграцію з вашою BMS за принципом plug-and-play.

Q5: Яким стандартам безпеки та сертифікатам відповідають панелі?

Панелі розроблені та перевірені відповідно до стандарту IEC 61439-1/2 для низьковольтних розподільних пристроїв і пристроїв керування. Усі компоненти мають маркування CE. Доступні додаткові регіональні сертифікати (UL, UKCA тощо). Документація про повні заводські приймальні випробування (FAT) постачається разом із кожною панеллю, включаючи перевірку схеми, випробування опору ізоляції, перевірку функціональної послідовності та перевірку блокування безпеки.

Q6: Як перевіряється панель перед відправленням?

Кожна панель проходить комплексне заводське приймальне випробування, яке включає: перевірку проводки «точка-точка», тестування опору ізоляції (ланцюги живлення та керування), повне функціональне тестування всіх пускачів двигунів і приводів, перевірку контуру вводу/виводу контролера, тестування змодельованої послідовності операцій відповідно до затвердженого опису керування, тестування HMI та інтерфейсу зв’язку, а також перевірку функції блокування безпеки. Детальний звіт FAT надається разом із панеллю.

Q7: Яке технічне обслуговування потрібно після встановлення?

Рекомендоване щорічне технічне обслуговування включає: тепловізор з’єднань живлення для виявлення ослаблених кінців, функціональну перевірку захисних блокувань і аварійних зупинок, перевірку калібрування датчика, перевірку стану вентиляторів і фільтрів, а також загальне очищення внутрішніх частин корпусу. Всі компоненти доступні через передні двері; важливі запчастини, такі як запобіжники та котушки контактора, визначені в посібнику з технічного обслуговування, що додається.

Q8: Чи можете ви підтримати введення в експлуатацію?

Підтримка дистанційного введення в експлуатацію за допомогою відеодзвінка входить до кожної панелі. Введення в експлуатацію на місці та послуги з інтеграції BMS можуть бути організовані залежно від розташування та обсягу проекту.

Новий термінал міжнародного аеропорту — розгортання панелі керування HVAC

Фон

Великий міжнародний аеропорт Близького Сходу побудував новий пасажирський термінал, щоб задовольнити зростаючі потреби в пропускній здатності. Термінал, який охоплює понад 700 000 квадратних метрів, вимагав комплексної інфраструктури HVAC для підтримки комфорту пасажирів у залах вильоту, залах прибуття, торгових зонах, залах відпочинку та зонах обробки багажу за екстремальних зовнішніх температур, що досягають 50°C.

Виклик

Механічна конструкція передбачала центральну холодильну установку з 12 відцентровими чилерами з водяним охолодженням, 48 блоками обробки повітря потужністю від 15 кВт до 160 кВт, численними комплектами насосів для охолодженої води (первинної та вторинної), вентиляторами градирні, вентиляторами з рекуперацією енергії та спеціальною вентиляцією для обробки закритого багажу та промислових зон. Усе обладнання було розподілено між кількома механічними поверхами та корпусами заводів на даху.

Підрядник проекту зіткнувся зі складним графіком будівництва. Виготовлення на місці індивідуальних панелей керування для кожної одиниці обладнання потребуватиме великої кількості електриків на місці протягом тривалого періоду часу, створюватиме відмінності в якості та ризикуватиме помилками координації між субпідрядниками з електрики та керування. Оператор аеропорту також зобов’язав повну інтеграцію BACnet із корпоративною системою керування системою керування обладнанням (BMS) для централізованого керування енергією та прогнозного обслуговування.

Чому заводські панелі керування HVAC?

Команда проекту вирішила придбати всі панелі керування HVAC у вигляді сконструйованих на заводі, попередньо протестованих вузлів. Вирішальними були переваги:

●  Кожна панель була розроблена на основі графіка роботи механічного обладнання та послідовності роботи консультанта з елементів керування, що забезпечує однозначну відповідність між кожною панеллю та призначеним для неї обладнанням.

●  Увесь внутрішній розподіл електроживлення, захист двигуна, VFD, проводка керування, логіка PLC/DDC і конфігурація HMI були повністю зібрані та протестовані на заводі перед відправкою — це скоротило час на монтаж панелі, підключення вхідного живлення та завершення кабелів датчиків поля.

●  Шлюз зв’язку BACnet було попередньо налаштовано, а повний список точок було надано інтегратору BMS до того, як панелі прибули, що виключало тривале налагодження польового протоколу.

●  Запобіжні блокування — відключення пожежної сигналізації, захист від замерзання для змійовиків з охолодженою водою, блокування повітряного потоку для електричних нагрівачів — були встановлені на заводі з документальною перевіркою, що відповідає суворим вимогам безпеки аеропорту.

●  Узгоджена конструкція панелей для всіх 48 вентиляційних установок спростила навчання операторів і запас запасних частин для команди обслуговування аеропорту.

Розгортання

Було виготовлено та поставлено вісімдесят шість панелей керування HVAC, що охоплюють чиллери, насоси, AHU та системи рекуперації енергії. Розміри панелей варіювалися від компактних настінних корпусів для невеликих вентиляційних установок до багатосекційних підлогових шаф для агрегатів 160 кВт із вбудованими VFD. Усі панелі оснащені комунікаційними шлюзами BACnet/IP і сенсорними екранами HMI, встановленими на дверях, для локального доступу оператора. Панелі були надіслані попередньо запрограмованими та перевіреними на FAT, разом із комплектом документації до кожної панелі, включаючи готові схеми підключення, роздруківки логіки контролера та сертифікати FAT.

Результати

●  Час введення в експлуатацію на місці було скорочено приблизно на 50% порівняно з бюджетними оцінками на основі традиційних панелей, виготовлених на місці, що допомогло терміналу вкластися в кінцевий термін відкриття.

●  Заводська програма FAT виявила та усунула 12 логічних конфліктів послідовності під час попереднього тестування — проблеми, які інакше виникли б під час дорогого усунення несправностей на місці.

●  Повна інтеграція BACnet із BMS аеропорту була досягнута протягом трьох тижнів після ввімкнення панелі, при цьому всі 86 панелей повідомляли про робочі дані та приймали команди диспетчера.

●  У перший рік роботи дані, записані BMS, дозволили команді об’єктів оптимізувати графіки скидання температури охолодженої води, досягнувши зниження споживання енергії холодильною установкою на 12% порівняно з початковим проектом.

●  Підрядник з технічного обслуговування аеропорту повідомив про мінімальні коригувальні роботи, зазначивши стандартизований дизайн панелі та вичерпну документацію для ефективного ознайомлення команди.
