4,0 кВт/5,5 кВт 3-фазний сонячний насос 380 В та інвертор загального призначення VFD

CSIVEI виробляє 3-фазний сонячний насос на 380 В на 4,0 кВт/5,5 кВт та інвертор загального призначення для систем трифазного двигуна, які вимагають керування фотоелектричним насосом або звичайну роботу зі змінною частотою. Моделі VFD-PC10-4.0G-T4 і VFD-PC10-5.5G-T4 охоплюють номінальну потужність двигуна 4,0 кВт і 5,5 кВт з номінальним вихідним струмом 9 А і 13 А відповідно. Обидві моделі приймають трифазне джерело живлення від 380 В (-15%) до 440 В (+10%).

Ця серія поєднує в собі керування сонячним насосом із керуванням двигуном загального призначення в одній інверторній платформі. Вибраний режим роботи визначає, як привод керує джерелом живлення та роботою двигуна, а вбудовані функції керування та захисту підтримують насосні установки, а також сумісні вентилятори, повітродувки та технологічне обладнання. Запитуючи пропозицію, надайте номінальні характеристики двигуна та передбачуване застосування, щоб допомогти визначити відповідну модель і конфігурацію.

Подвійні режими роботи

3-фазний сонячний насос 4,0 кВт/5,5 кВт 380 В та інвертор загального призначення VFD підтримує два режими роботи, вибрані за допомогою параметра P8-00.

Режим геліонасосу — P8-00 = 1

У цьому режимі привод використовує фотоелектричну енергію для роботи сумісного насоса з керуванням MPPT і функціями автоматичного перемикання мережі. Коли сонячної енергії недостатньо, налаштована послідовність перемикань дозволяє системі використовувати електроенергію від мережі. Таке розташування підходить для сільськогосподарського зрошення, свердловинного водопостачання та інших насосних застосувань, де сонячна енергія доступна протягом частини робочого дня.

Режим загального призначення — П8-00 = 0

У цьому режимі привод працює як звичайний інвертор із змінною частотою для сумісних двигунів, включаючи насоси, вентилятори, повітродувки та технологічне обладнання. Безсенсорне векторне керування (SVC) і керування V/F підтримують різні вимоги до керування двигуном без використання функції фотоелектричного накачування.

CSIVEI може налаштувати режим роботи перед відправкою. Режим також можна змінити, налаштувавши P8-00, дозволяючи перепризначити диск для іншої програми, коли змінюються вимоги до встановлення. Відповідні параметри та підключення повинні відповідати обраному режиму роботи.

Вимоги до сонячної батареї та напруги постійного струму

Рекомендований фотоелектричний масив залежить від потужності інвертора та електричних характеристик модулів. У таблиці B наведено конфігурації модулів і рядків для двох варіантів модулів: модулі 37±1 В з номінальною потужністю 250 Вт±5 Вт на пік і модулі 45±1 В з номінальною потужністю 300 Вт±5 Вт на пік.

Основні обмеження на стороні постійного струму:

Напруга послідовної ланцюга повинна бути оцінена відносно фактичної напруги розімкнутого ланцюга модуля та очікуваних робочих температур. Розташування паралельних рядків має відповідати рекомендованій конфігурації та відповідним вимогам щодо захисту від постійного струму. Для правильної роботи інвертора важливе значення має підтримання масиву в межах зазначених меж напруги.

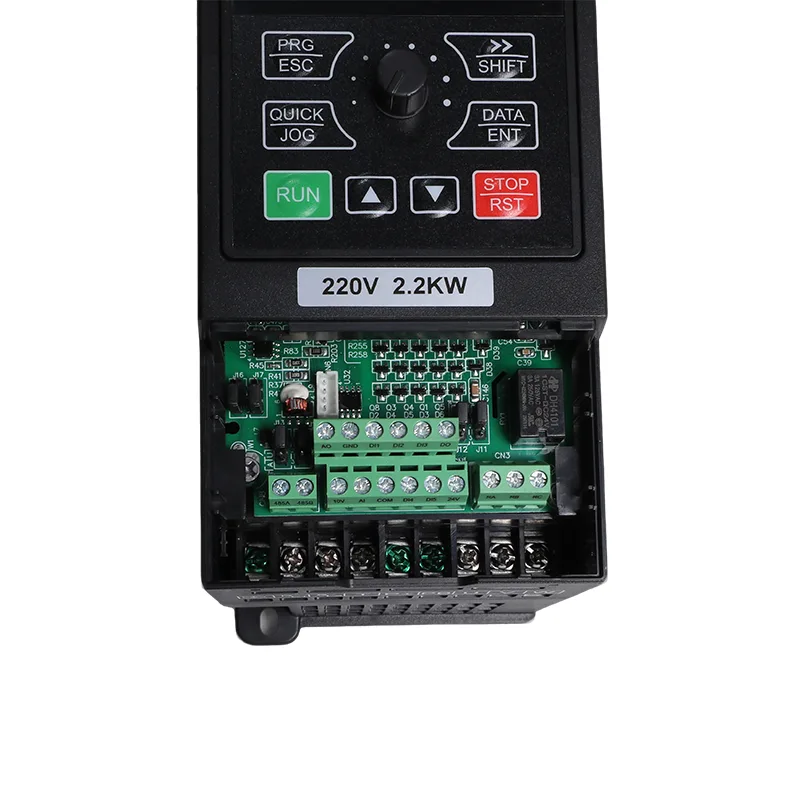

Каркас і монтаж

Обидві моделі мають однакові розміри корпусу 245 × 142 × 181,3 мм і кріпильну схему 107 × 235 мм. Компактна конструкція для кріплення на стіні або в шафі дозволяє включати привод в установку керування насосом без зміни номінальних параметрів двигуна чи застосування виключно для розміщення інвертора.

Привід має ступінь захисту IP20 і призначений для вертикальної установки у відповідному захищеному місці. Планування встановлення повинно враховувати робоче середовище, електричний захист, прокладку кабелю та доступ для введення в експлуатацію та обслуговування. Загальний робочий температурний діапазон становить від -10°C до 50°C, причому потрібне зниження номіналу вище 40°C.

Технічні характеристики

Таблиця A. Рейтинг моделі

Таблиця B. Рекомендована сонячна батарея

Таблиця C. Загальні характеристики (однакові для всіх моделей iMaster)

Типові програми

Серія iMaster VFD-PC10 поєднує в собі керування сонячним насосом із керуванням двигуном зі змінною частотою, що робить моделі потужністю 4,0 кВт та 5,5 кВт придатними для різноманітних водопровідних і промислових застосувань.

Для установок, які потребують як фотоелектричних насосів, так і звичайного керування двигуном, 3-фазний сонячний насос потужністю 4,0 кВт/5,5 кВт 380 В та інверторний частотно-частотний привод загального призначення можна задати для передбаченого режиму роботи та налаштувати відповідно.

Для водяних систем, які потребують регулювання тиску, вбудована функція PID може використовувати відповідний сигнал зворотного зв’язку для регулювання роботи двигуна навколо налаштованого заданого значення. За допомогою відповідного вибраного датчика тиску та правильно налаштованих параметрів керування привод може регулювати тиск у системі відповідно до змін потреби. Остаточні налаштування залежать від насоса, двигуна та застосування.

Технічні особливості

1. Автоматичне перемикання сонячної енергії на мережу

2. Вбудований ПІД-контроль

Вбудований PID підтримує замкнутий цикл керування тиском, витратою або температурою. Джерела заданого значення та зворотного зв’язку вибираються за допомогою доступних параметрів групи FC.

3. Основний PV і захист двигуна

4. Управління двигуном і зв'язок

Режим загального призначення підтримує керування SVC і V/F, здатність до перевантаження 150% протягом 60 секунд і зв’язок RS485 з Modbus RTU.

5. Два конфігурованих режими роботи

P8-00 = 1: режим сонячного насоса. P8-00 = 0: інверторний режим загального призначення. CSIVEI може встановити режим роботи та потрібні параметри перед відправкою.

FAQ

Чому моделі на 4 кВт потрібно 20 модулів, а на 5,5 кВт — 18 x 2?

Пристрій потужністю 4 кВт працює з однієї ланцюга, тому ланцюг будується довше, щоб досягти вікна від 550 до 750 В постійного струму. Пристрій потужністю 5,5 кВт потребує приблизно удвічі більшої потужності масиву, чого легше досягти за допомогою двох паралельних рядків по 18. Обидва залишаються під максимумом 900 В постійного струму.

Чи можу я модернізувати це до існуючого підключеного до мережі насоса?

Так, і це найпоширеніша установка. Залиште насос і кабелі в спокої, додайте масив і вимикач постійного струму та підключіть наявне джерело живлення до R, S і T. Встановіть P8-15 на 0 для автоматичного перемикання. Сонячна енергія несе денне навантаження, а мережа бере на себе, коли сонця недостатньо.

Як зупинити насос, коли бак заповнений?

Установіть поплавковий вимикач або вимикач рівня на DI2 або DI3. Полярність клеми встановлюється в F6-10, тому будь-яке розташування контактів працює. Ви також можете використовувати штучний інтелект для виявлення рівня води, встановивши P8-18 на 1 і відрегулювавши повний поріг у P8-19 і затримку сну в P8-20.

Які недоліки я насправді побачу в полі?

Загальні: A01 слабка сонячна енергія, A02 повний бак, A03 відсутність води та A04 недостатнє навантаження двигуна. Несправності апаратного забезпечення від E01 до E30 охоплюють перевищення струму, перенапругу, низьку напругу, втрату фази та перегрівання, з E43 для несправного датчика рівня та E44 для стану недостатнього навантаження, який не очищається.

Чи захищений привод, якщо кабель насоса пошкоджено?

так Захист від втрати вихідної фази та виявлення короткого замикання двигуна під час увімкнення живлення є стандартними, разом із надлишковим струмом, перенапругою, зниженою напругою, перегріванням і перевантаженням.

Чи можу я використовувати його на машині, яка не має нічого спільного з водою?

так У режимі загального призначення це стандартний трифазний інвертор для вентиляторів, повітродувок, компресорів і технологічних насосів з керуванням SVC або V/F, PID і Modbus. Замовте його в цьому режимі, і він прибуде налаштованим для роботи. Пристрій, придбаний у режимі сонячного насоса, можна згодом перемістити за допомогою P8-00.

Чи можемо ми встановити власні параметри за замовчуванням перед відправкою?

так Повідомте нам номінальні параметри двигуна, конфігурацію панелі та будь-які налаштування, що стосуються конкретного місця, і ми завантажимо їх перед тим, як пристрій відправиться. Це економить час введення в експлуатацію на місці, і тому багато дистриб’юторів купують конфігурацію, а не за замовчуванням.
