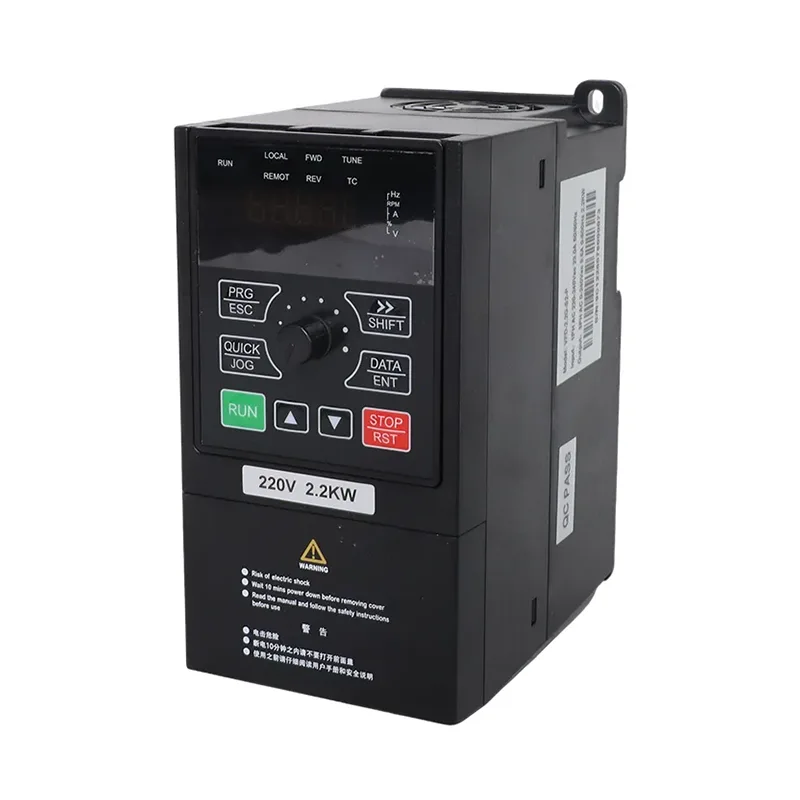

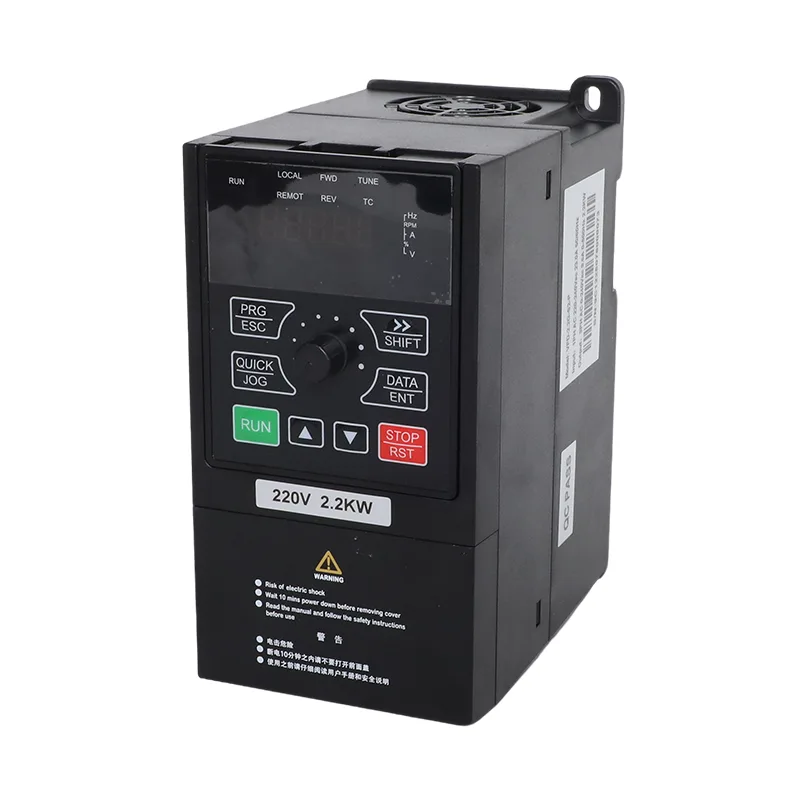

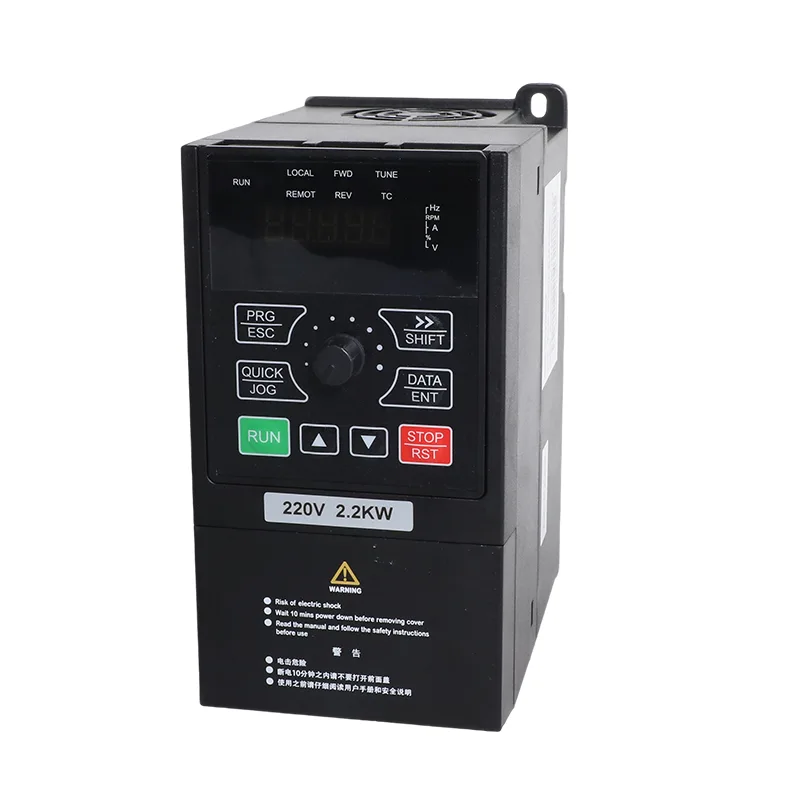

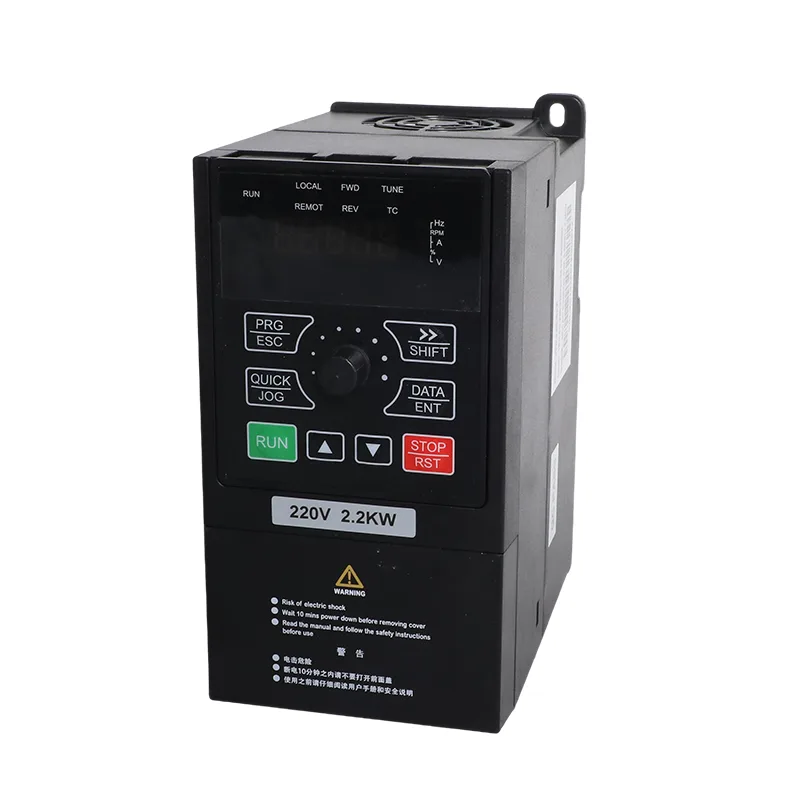

CSIVEI 4,0 кВт/5,5 кВт, 1-фазний сонячний насос 230 В та інверторний частотно-регулювальний пристрій загального призначення призначений для об’єктів, які потребують експлуатації двигунів потужністю 4,0 кВт або 5,5 кВт, але мають однофазне живлення змінного струму, а не трифазне підключення до мережі. VFD-PC10-4.0G-S2-MK забезпечує вихідний струм 17 A, тоді як VFD-PC10-5.5G-S2-MK забезпечує 25 A. Їх перераховані вхідні струми змінного струму становлять 32 A і 45 A відповідно, тому ланцюг живлення, вимикач і кабель повинні бути обрані відповідно до фактичного вхідного струму.
На стороні постійного струму привод приймає фотоелектричну матрицю, налаштовану відповідно до обмежень напруги. Рекомендований діапазон MPPT становить 250–350 В постійного струму, рекомендований діапазон напруги холостого ходу масиву становить 360–430 В постійного струму, а максимальна вхідна напруга постійного струму становить 450 В постійного струму. Ці обмеження особливо важливі, коли рядки з’єднані паралельно або коли масив працює в холодних умовах, де напруга холостого ходу модуля може підвищуватися.
Режим сонячного насоса (P8-00 = 1): привод використовує MPPT для фотоелектричного насоса та забезпечує функції, пов’язані з насосом, включаючи керування слабким освітленням, захист від недостатнього навантаження та параметри контролю рівня води. Якщо резервне копіювання мережі є частиною установки, параметри перемикання та зовнішнє перемикання повинні бути налаштовані відповідно до посібника.
Режим загального призначення (P8-00 = 0): Привід працює як звичайний інвертор із керуванням SVC або V/F, вбудованим PID та зв’язком RS485 Modbus RTU. Цей режим можна використовувати для сумісних насосів, вентиляторів, повітродувок та іншого обладнання з моторним приводом без використання функції керування сонячним насосом.
Режим роботи можна встановити перед транспортуванням і змінити через P8-00, коли змінюються вимоги застосування. Це дає дистриб’юторам і монтажникам можливість визначити цільове використання, зберігаючи при цьому можливість змінити конфігурацію приводу пізніше, за умови відповідних параметрів двигуна, проводки та налаштувань параметрів.
Для накачування сонячними батареями в однофазному сонячному насосі 4,0 кВт/5,5 кВт 230 В з інвертором загального призначення використовується розкладка рядів, що залежить від моделі: у версії 4,0 кВт використовуються дві паралельні ланцюги, а у версії 5,5 кВт — три. З модулями 37±1 В, 250 Вт±5 Вт-пік, у таблиці вказано 11 модулів на рядок; з модулями 45±1 В, 300 Вт±5 Втp, це визначає 9 модулів на рядок. Перед підключенням масиву розрахуйте напругу холостого ходу ланцюга, використовуючи дані вибраного модуля та місцеві температурні умови, і утримуйте її в межах, заявлених приводом.
Для установок, які використовують резервуар для зберігання або залежать від наявності колодязної води, привод підтримує параметри введення рівня води та захист від недовантаження. Виявлення рівня води штучним інтелектом можна налаштувати за допомогою P8-18, з порогом і затримкою сну, встановленими через P8-19 і P8-20. Поведінка скидання недостатнього навантаження налаштовується через P8-26. Ці функції допомагають узгодити роботу насоса з рівнем резервуара та наявністю води, якщо встановлено правильні датчики та параметри.

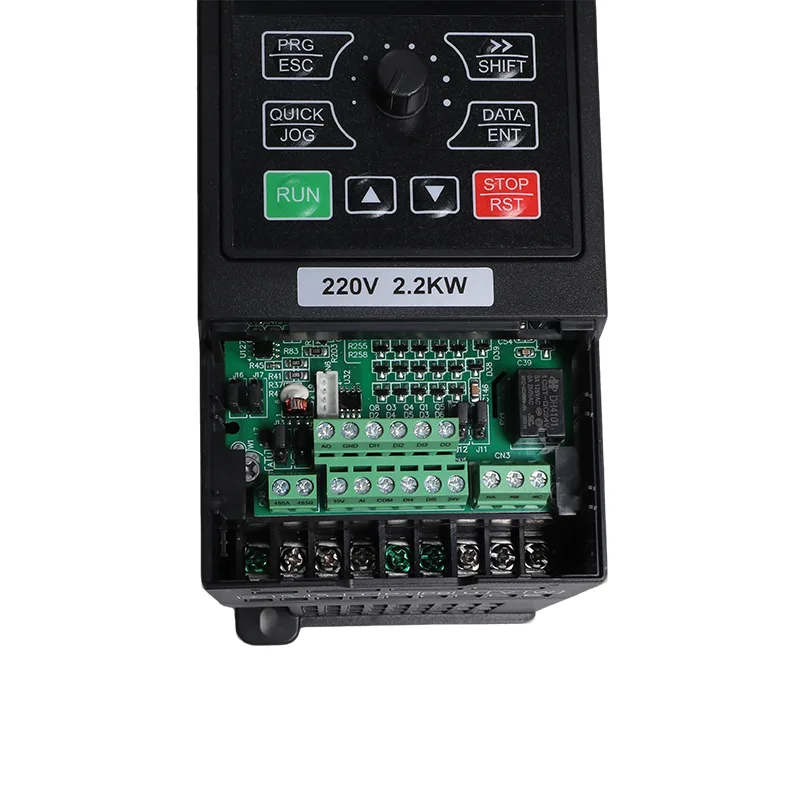

| Пункт | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Застосовний двигун | 4,0 кВт / 5 к.с | 5,5 кВт / 7,5 к.с |
| Номінальна місткість | 5,9 кВА | 11 кВА |
| Вхідний струм | 32 А | 45 А |
| Вихідний струм | 17 А | 25 А |
| Вхідна напруга змінного струму | AC 1 PH 220 В (-15%) до 240 В (+10%) | |
| Макс. Вхідна напруга постійного струму | 450 В постійного струму | |
| Рекомендований діапазон Voc | від 360 до 430 В постійного струму | |
| Рекомендований діапазон MPPT | від 250 до 350 В постійного струму | |
| Діапазон стартової напруги | Від 160 до 450 В постійного струму, параметр регулюється | |
| Номінальна вихідна напруга | 3 фази або 1 фаза 220 В змінного струму | |
| Рівень шуму | 50 дБА макс. |
| Модель | Модулі 37±1 В, 250 Вт±5 Вт | Модулі 45±1 В, 300 Вт±5 Вт | ||
| Модулів на рядок | рядки | Модулів на рядок | рядки | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Пункт | Специфікація |
| Номінальна частота | 50/60 Гц |
| Діапазон вхідних частот | ±5% (від 47,5 до 63 Гц) |
| Вихідна напруга | 0 до вхідної напруги |
| Вихідна частота | від 0,1 до 500 Гц |
| Максимальна частота | 0 до 500 Гц (SVC і V/F керування) |
| Несуча частота | 0,8 кГц до 8 кГц, автоматично регулюється для навантаження (підтримується до 16 кГц) |
| Роздільна здатність по частоті | Цифрове налаштування 0,01 Гц; аналогове налаштування 0,025% максимальної частоти |
| Режим контролю | Безсенсорне векторне керування (SVC); V/F управління |
| Пусковий момент | 0,5 Гц / 150% (SVC) |
| Діапазон швидкостей | 1:100 (SVC) |
| Точність стабільності швидкості | ±0,5% (SVC) |
| Перевантажувальна здатність | 150% номінального струму протягом 60 с; 170% протягом 12 с; 190% за 1,5 с |
| Посилення крутного моменту | Автоматичне підвищення крутного моменту; ручне підвищення від 0,1% до 30,0% |
| Крива V/F | Лінійна, багатоточкова та квадратна крива (потужність 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F поділ | Повне відділення, половинне відділення |
| Прискорення / уповільнення | Лінійна або S-крива, від 0,0 до 6500,0 с |
| Гальмування постійним струмом | Початкова частота 0,00 Гц до максимальної частоти; час від 0,0 до 36,0 с; струм від 0,0% до 100,0% |
| Контроль JOG | Частота JOG від 0,00 Гц до максимальної частоти (за замовчуванням 5 Гц); розгін/гальмування від 0,0 до 6500,0 с |
| Вбудований PID | Так, для замкнутого контуру тиску, витрати або температури без зовнішнього контролера |
| AVR | Вихідна напруга залишається стабільною, коли напруга мережі коливається |
| Вхідні клеми | 5 цифрових входів, DI5 підтримує швидкісний імпульс до 50 кГц; 1 аналоговий вхід 0-10 В або 0-20 мА; 1 вхід потенціометра з клавіатури |
| Вихідні клеми | 1 швидкісний імпульсний вихід до 50 кГц; 1 релейний вихід; 1 аналоговий вихід 0-20 мА або 0-10 В |
| спілкування | RS485, Modbus RTU |
| захист | Виявлення короткого замикання двигуна під час увімкнення живлення, втрати вихідної фази, перевищення струму, перенапруги, зниженої напруги, перегріву, перевантаження, недостатнього навантаження, слабке світло |
| Робоча температура | від -10°C до 50°C; зниження на 1% на 1°C вище 40°C |
| Температура зберігання | від -20°C до 60°C |
| Вологість | Відносна вологість нижче 95%, без конденсації |
| Висота | Нижче 1000 м; зниження на 1% на 100 м від 1000 до 3000 м |
| вібрація | Нижче 5,9 м/с² (0,6 г) |
| Корпус | IP20, настінний монтаж або шафа, вертикальна установка |
| Система розподілу | TN, TT |
| ЕМС / безпека | IEC 61800-3 (C3); IEC 61800-5-1 |
Моделі потужністю 4,0 кВт і 5,5 кВт забезпечують вихідний струм 17 А і 25 А. Початковий крутний момент SVC становить 150% при 0,5 Гц із здатністю до перевантаження 150% номінального струму протягом 60 секунд. Їхні номінальні значення вхідного струму 32 А та 45 А роблять правильний вибір джерела живлення, вимикача та кабелю важливим.
У моделі 4,0 кВт використовуються дві струни, а в моделі 5,5 кВт — три. Тримайте масив у межах рекомендованого діапазону розімкнутого ланцюга 360–430 В постійного струму та максимум 450 В постійного струму; використовуйте фотоелектричний вимикач і комбайнер для паралельних струн.
Захист від недостатнього навантаження та настроюване визначення рівня води підтримують логіку відключення та перезапуску насоса, коли встановлено відповідні входи та параметри.
P8-00 вибирає режим сонячного насоса або режим загального призначення. Останній підтримує керування SVC/V/F, вбудований PID і RS485 Modbus RTU.
Використовуйте пристрій захисту від перенапруг типу II, якщо масив знаходиться на відстані понад 10 м від приводу. Інструкція рекомендує вихідний реактор, якщо кабель насоса перевищує 50 м.
1-фазний сонячний насос 4,0/5,5 кВт 230 В і інвертор загального призначення призначений для установок, які потребують потужності двигуна 4,0 кВт або 5,5 кВт, але не можуть використовувати трифазне джерело живлення. Його конфігурація сонячного насоса підходить для застосування у воді, тоді як режим загального призначення поширює його використання на сумісне обладнання з моторним приводом.
Модель потужністю 5,5 кВт має зазначений вхідний струм 45 А. Блок живлення, вимикач і кабель повинні відповідати струму установки та відповідним електричним вимогам. Експлуатація сонячних батарей може зменшити кількість енергії, що споживається з мережі, коли доступна сонячна енергія, але фактичне використання мережі залежить від масиву, навантаження насоса та умов експлуатації.
Рекомендована конфігурація масиву забезпечує більшу фотоелектричну потужність для моделі з вищою номінальною потужністю 5,5 кВт. У таблиці B наведено три паралельні ланцюги для версії 5,5 кВт і дві для версії 4,0 кВт. Перевірте загальну потужність масиву, зв’яжіть напругу холостого ходу та струм із характеристиками модуля та інвертора.
Підключення PV та мережі, комутаційні пристрої та налаштування параметрів повинні відповідати посібнику iMaster для вибраного режиму роботи. Не замикайте сонячні вимикачі та вимикачі мережі одночасно, якщо це прямо не дозволено вказаною схемою та захисним механізмом. Параметри введення в експлуатацію та перемикання, включаючи P8-15, слід застосовувати відповідно до схеми підключення виробника.
Виберіть розмір кабелю відповідно до струму масиву, довжини кабелю, умов монтажу та відповідних електричних вимог. Використовуйте кабель, придатний для зовнішньої фотоелектричної установки. Інструкції зі встановлення вказують вимикач постійного струму на фотоелектричному вході та фотоелектричну об’єднувальну коробку, коли рядки з’єднані паралельно.
Захист від недостатнього навантаження передбачено для виявлення таких умов, як втрата водного навантаження. У наданій інформації про параметри зазначено рівень виявлення 25%, час підтвердження 60 с і затримку скидання 120 с. Якщо датчик рівня використовується і виходить з ладу, привод може повідомити E43. Перевірте налаштовані порогові значення та затримки в порівнянні з фактичним насосом і установкою.
так P8-00 вибирає режим сонячного насоса або режим загального призначення. Режим загального призначення підтримує керування SVC або V/F, вбудований PID і Modbus RTU. CSIVEI може встановити потрібний режим перед транспортуванням, а режим роботи можна змінити пізніше через налаштування параметрів, коли програма та електропроводка підходять.
Під час запиту можна обговорити брендування OEM та конфігурацію параметрів перед транспортуванням. Надайте необхідну кількість і позначте зображення, щоб CSIVEI міг підтвердити доступну домовленість, ціну та графік.
