Інвертор VFD потужністю 320 кВт для 3-фазного двигуна

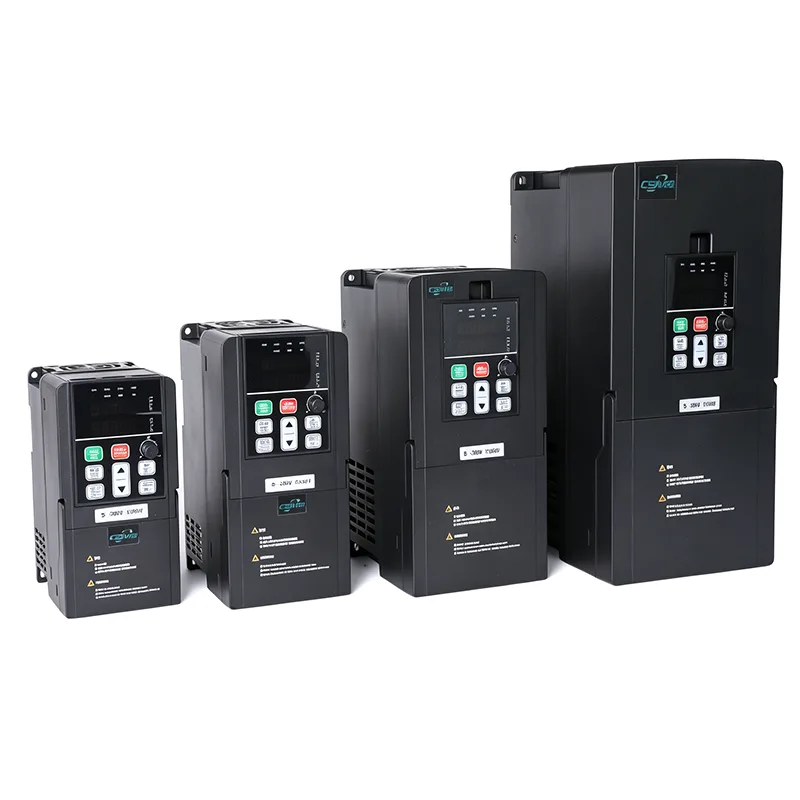

CSIVEI 320kw VFD інвертор для 3-фазного двигуна є універсальним приводом початкового рівня для керування трифазним двигуном. Розроблений для невеликого промислового обладнання, цехового обладнання та легких завдань автоматизації, він забезпечує надійну роботу при компактному розмірі. Має як V/F, так і безсенсорний векторний режим керування, вбудований ПІД-контролер і підтримку зовнішньої клавіатури або дистанційного керування. Корпус IP20 із можливістю монтажу поруч дозволяє ефективне встановлення панелі. Завдяки легкому налаштуванню параметрів і міцній конструкції він забезпечує міцну основу для базових додатків керування швидкістю двигуна.

Параметри продукту

Типові програми

Інвертор CSIVEI 320 кВт VFD для 3-фазного двигуна є найкращим рішенням для керування двигуном надвисокої потужності:

Mega pumps – масштабне водопостачання, протипаводкові насосні станції

Видобуток корисних копалин – великі млини, дробарки великої потужності

Нафта і газ – магістральні насоси, газотурбінні пускачі, компресорні станції

Цемент – приводи обертових печей, великі вентилятори

Морська пропульсія – головна пропульсія для суден

Розроблений для безперервної роботи у важких умовах, цей накопичувач має вдосконалене керування температурою, резервне охолодження та широкі можливості діагностики.

Особливості програми

Серія CSIVEI VFD включає спеціалізовані функції, призначені для звичайних промислових застосувань, спрощуючи проектування системи та покращуючи продуктивність.

Вбудований PID для керування насосом і вентилятором – ідеально підходить для систем водопостачання постійного тиску, систем HVAC і вентиляції. Привід приймає прямі вхідні дані від датчиків тиску або витрати та автоматично регулює швидкість для підтримки заданого значення.

Динамічне гальмування – вбудований блок гальмування на деяких моделях дозволяє підключати зовнішні гальмівні резистори, забезпечуючи швидке уповільнення та точну зупинку для таких застосувань, як крани, підйомники та центрифуги.

Швидкий старт – привод може плавно захопити двигун, що обертається, без попередньої його зупинки, усуваючи незручне відключення в системах із вітряними вентиляторами або вантажами, що вільно обертаються.

Пожежний режим (пожежний режим) – у системах протипожежного захисту привод може ігнорувати умови несправності та продовжувати роботу, щоб забезпечити роботу критично важливих систем вентиляції та водопостачання під час надзвичайних ситуацій.

Функція очищення насоса – періодично обертає насос у зворотному напрямку, щоб запобігти утворенню накипу та закупорці в системах з брудною водою чи стічними водами, подовжуючи термін служби насоса та скорочуючи технічне обслуговування.

поширені запитання

Чи можу я використовувати VFD на відкритому повітрі або в приміщеннях для миття води?

Стандартні накопичувачі IP20 повинні бути в чистій сухій панелі. Для зовнішніх або суворих умов CSIVEI пропонує вищі рейтинги IP:

IP40 – підходить для запилених місць, таких як текстильні фабрики або деревообробні підприємства

IP54/IP55 – пилонепроникність і захист від бризок; підходить для зовнішніх огороджень і зон змивання

IP66 – повністю пилонепроникний і витримує потужні струмені води; підходить для харчової промисловості, автомийок або використання на відкритому повітрі без додаткових кожухів

Якщо присутні корозійні гази, рекомендується конформне покриття на друкованій платі.

Як правильно вибратиІнвертор VFD потужністю 320 кВт для 3-фазного двигунадля мого мотора?

Кілька речей, які слід враховувати:

Потужність двигуна — VFD має збігатися або бути трохи більшим, ніж номінальна потужність двигуна.

Вхідна напруга — однофазна 230 В або трифазна 400 В, переконайтеся, що вона відповідає вашому джерелу живлення.

Тип навантаження — для навантажень із постійним крутним моментом, як-от конвеєрів або екструдерів, зазвичай потрібен частотно-регулювальний привод із розміром 100–120% потужності двигуна. Навантаження зі змінним крутним моментом, такі як вентилятори та насоси, часто можуть використовувати частотно-частотний привод, який відповідає потужності двигуна, а також ви отримуєте економію енергії.

Навколишнє середовище — для запилених, вологих або відкритих місць виберіть вищий рейтинг IP (IP40, IP54, IP66) або помістіть диск у захищений корпус.

Зв’язок — якщо вам потрібно спілкуватися з ПЛК або SCADA, переконайтеся, що накопичувач підтримує ваш протокол (Modbus RTU є стандартним; Profibus, Ethernet/IP тощо є додатковими).

CSIVEI також має інструмент визначення розміру та технічну підтримку, якщо вам потрібна друга думка.

Чи потрібен зовнішній гальмівний резистор?

Це залежить. Якщо вам потрібне швидке уповільнення або вантаж має високу інерцію (наприклад, центрифуги, крани, підйомники чи мотальні машини), тоді так, він вам знадобиться. У приводах із внутрішнім блоком гальмування резистор обробляє регенеративну енергію, щоб уникнути перенапруги та скоротити час зупинки. Для вентиляторів і насосів із повільнішим уповільненням його зазвичай можна пропустити.

Які засоби захисту вбудовані в накопичувач?

Накопичувачі CSIVEI включають надійний набір засобів захисту: від перенапруги, зниженої напруги, перевантаження по струму, короткого замикання, перегріву (радіатор), втрати фази на вході чи виході та перевантаження двигуна (електронне теплове перевантаження, I²t). Це допомагає підтримувати надійну роботу та подовжує термін служби обладнання.

Чи можу я запускати кілька двигунів від одного VFD?

Так, ви можете запускати кілька двигунів паралельно від одного приводу, якщо: загальний споживаний струм залишається в межах номінальної вихідної потужності приводу, кожен двигун має власний тепловий захист від перевантаження, і ви використовуєте керування V/F (векторне керування не рекомендується для установок із кількома двигунами). Це типово для вентиляторних систем, конвеєрних секцій або насосних станцій, де двигуни працюють з однаковою швидкістю разом.

Замовник: промисловий вентилятор

Підприємство з виробництва меблів потребувало точного контролю повітряного потоку для системи збору пилу. Безперервна робота вентиляторів на повній швидкості була неефективною та створювала надмірний шум.

Рішення: інвертор CSIVEI 320 кВт для 3-фазного двигуна було встановлено на головному витяжному вентиляторі з датчиком тиску, який контролює тиск у повітропроводі для регулювання швидкості вентилятора.

Результати:

Швидкість вентилятора автоматично регулюється відповідно до потреб пилозбірника

Економія електроенергії 45% при частковому навантаженні

Рівень шуму знижений на 12 дБ, що покращує умови праці

Знижений механічний знос підшипників і пасів вентилятора

Тепер система відповідає як екологічним вимогам, так і цілям ефективності експлуатації.
