30 кВт/37 кВт 3 фази 380 В сонячний насос і інвертор загального призначення VFD

3-фазний сонячний насос 30/37 кВт та інверторний VFD загального призначення доступний у двох моделях: VFD-PC10-30G-T4-MK і VFD-PC10-37G-T4-MK. Обидва використовують трифазний вхід змінного струму та підтримують сонячний насос або роботу загального призначення відповідно до вибраної конфігурації.

У застосуваннях сонячних насосів привід керує двигуном насоса, використовуючи енергію від фотоелектричної батареї. У режимі загального призначення він забезпечує керування двигуном зі змінною частотою для сумісного промислового обладнання. Вибір моделі залежить від номінальної потужності та струму двигуна, умов роботи насоса, доступного джерела живлення та необхідних функцій керування.

Режими роботи

Для 3-фазного сонячного насоса 30 кВт/37 кВт 380 В і інверторного частотно-частотного приводу загального призначення режим роботи вибирається за допомогою параметра P8-00 відповідно до застосовної конфігурації моделі.

1. Режим сонячного насоса

Режим сонячного насоса призначений для насосів, що живляться від фотоелектричної батареї. Функції керування, перелічені для цього режиму, включають відстеження точки максимальної потужності (MPPT) і логіку захисту від слабкого освітлення.

Фотоелектричний масив має бути налаштований у межах встановлених приводом обмежень напруги постійного струму. Потужність насоса залежить від доступної сонячної енергії, вимог до двигуна, характеристик насоса та умов на місці.

Якщо необхідна резервна мережа або генератор, комутаційний пристрій входу та електропроводка повинні відповідати схемі відповідної моделі. Перевірте, чи потрібні зовнішні комутаційні компоненти для вибраної установки, а не припускайте, що всі функції перемикання містяться в приводі.

2. Інверторний режим загального призначення

Режим загального призначення призначений для сумісного обладнання з моторним приводом, яке потребує керування змінною частотою. Перераховані функції включають керування SVC і V/F, вбудований PID, регульоване прискорення та уповільнення та зв’язок Modbus RTU.

Режим роботи і налаштування параметрів повинні бути встановлені під час введення в експлуатацію. Дотримуйтеся посібника користувача для конкретної моделі під час налаштування джерела керування, даних двигуна, вхідних клем і робочих команд.

Технічні характеристики

Таблиця A. Рейтинг моделі

Таблиця B. Рекомендована сонячна батарея

Під час планування фотоелектричної системи розглядайте наведені вище конфігурації як еталонні схеми, а не як універсальні правила визначення розмірів. Перевірте технічні характеристики модуля, умови роботи насоса та вимоги до місця перед завершенням створення масиву.

Конструкція фотоелектричної ланцюга повинна враховувати фактичну напругу холостого ходу (Voc), робочу напругу, температурні коефіцієнти модуля та мінімальну температуру на місці. Переконайтеся, що обчислена низка Voc для холодної погоди не перевищує максимальну вхідну напругу постійного струму приводу та що очікувана робоча напруга сумісна з його діапазоном MPPT. Остаточна конфігурація також повинна враховувати потужність двигуна насоса, загальний динамічний напір, щоденну потребу у воді та сонячні умови на місці.

Таблиця C. Загальні характеристики (однакові для всіх моделей iMaster)

Технічні характеристики

1. Діапазон напруг MPPT і PV

Привід має вказану максимальну вхідну напругу постійного струму 900 В постійного струму та рекомендований робочий діапазон MPPT 450–600 В постійного струму. Ці значення служать різним цілям: максимальна вхідна напруга є верхньою межею, тоді як діапазон MPPT стосується нормальної роботи фотоелектричної системи.

Напруга холостого ходу масиву та робоча напруга повинні оцінюватися окремо під час проектування системи. Не використовуйте максимальну вхідну напругу як цільову робочу напругу для фотоелектричної матриці.

2. Управління двигуном

Перелічені методи керування: безсенсорне векторне керування (SVC) і V/F керування. Під SVC заданий пусковий момент становить 150% при 0,5 Гц. Зазначений діапазон швидкості становить 1:100, з точністю стабільності швидкості ±0,5%.

Фактична продуктивність двигуна залежить від параметрів двигуна, характеристик навантаження, умов монтажу та параметрів введення в експлуатацію.

3. PID і зв'язок

Вбудовану функцію PID можна використовувати для додатків із замкнутим контуром керування тиском, витратою або температурою, де передбачені необхідні датчики та конфігурація системи.

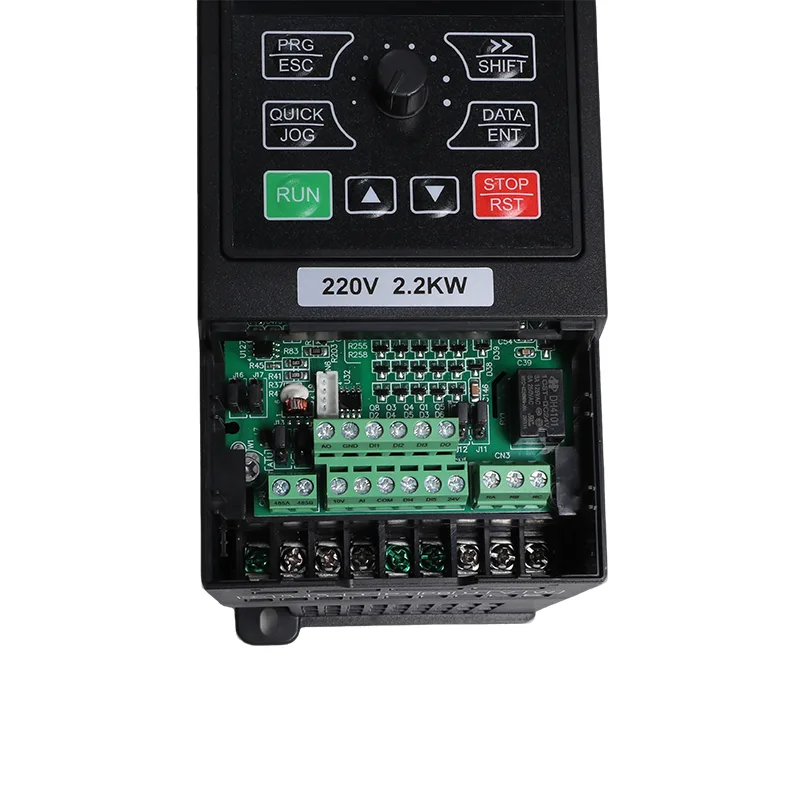

Зв'язок здійснюється через RS485 за допомогою Modbus RTU. Доступні цифрові та аналогові входи та виходи підтримують налаштовані функції керування та моніторингу.

4. Функції захисту

• Виявлення короткого замикання двигуна при включенні
• Захист вихідної фази від втрати фази
• Захист від перевантаження по струму
• Захист від підвищеної та зниженої напруги
• Захист від перегріву
• Захист від перевантаження та недовантаження
• Захист від слабкого світла

Функції захисту не замінюють правильний вибір двигуна, електричний захист, підключення чи введення системи в експлуатацію.

5. Перевантажувальна здатність

Перераховані рейтинги перевантаження:

Ці показники описують задану короткочасну здатність до перевантаження. Вони самі по собі не встановлюють придатність конкретного насоса до вимог запуску. Під час вибору необхідно перевірити номінальний струм двигуна, час розгону та характеристики навантаження.

Типові програми

1. Зрошення та водопостачання для сільського господарства

Підходить для оцінки в іригаційних насосних системах, де потужність двигуна, потужність насоса та доступний фотоелектричний масив відповідають специфікаціям приводу. При налаштуванні системи слід враховувати потребу у воді, загальний напір і сонячні умови на місці.

2. Муніципальне забір та транспортування сирої води

Можна розглядати як сумісні насоси для забору та перекачування сирої води. Перед вибором моделі перевірте струм двигуна, необхідну робочу частоту, вимоги до керування та будь-яке резервне живлення.

3. Промислова передача та циркуляція води

У режимі загального призначення привод можна використовувати для сумісних промислових насосів, включаючи передачу технологічної води, циркуляцію охолоджувальної води та інші системи з приводом від двигуна, які вимагають керування змінною частотою.

4. Віддалені або сезонні насосні установки

Для установок з обмеженою або змінною доступністю електромережі привод можна оцінити як частину сонячної насосної системи з відповідним чином розробленим резервним джерелом живлення. Резервне джерело, схема перемикання та послідовність роботи повинні бути підтверджені для конкретної установки.

Рекомендації щодо встановлення та вибору

1. Перевірте потужність двигуна

Перевірте паспортну табличку двигуна, номінальний струм, напругу, потужність і робочі вимоги. Тільки номінальної потужності приводу недостатньо для встановлення сумісності з кожним двигуном насоса.

2. Перевірте напругу фотоелектричної матриці

Підтвердьте специфікації модуля та розрахуйте напругу в струні за найнижчої очікуваної температури на місці. Переконайтеся, що максимальне обчислене значення Voc залишається в межах ліміту вхідного постійного струму приводу та що нормальна робота сумісна з діапазоном MPPT.

3. Підтвердьте вимоги до резервного живлення

Якщо потрібна робота від мережі або генератора, перевірте напругу джерела змінного струму, частоту, потужність, електропроводку та компоненти перемикання, зазначені для встановлення. Не підключайте та не перемикайте джерела живлення, не дотримуючись схеми підключення моделі.

4. Перегляньте довжину кабелю двигуна

Для кабелів двигуна довжиною понад 50 м перевірте відповідний посібник щодо рекомендацій щодо вихідного реактора та дозволеної довжини кабелю. Довжина кабелю, ізоляція двигуна та умови встановлення впливають на придатність вихідного з’єднання.

5. Дозвольте зниження екологічних характеристик

Враховуйте температуру навколишнього середовища, висоту над рівнем моря, вентиляцію та умови укриття. Вимоги щодо зниження номінальних характеристик слід застосовувати, коли установка перевищує встановлені умови експлуатації.

Корпус IP20 не забезпечує захисту від проникнення води. Встановлюйте дисковод у середовищі та корпусі, який відповідає зазначеним вимогам до рівня захисту, температури та вентиляції.

FAQ

1. Скільки панелей потрібно для насоса потужністю 37 кВт?

Дев'ять рядків по 18 модулів на 250 Вт або дев'ять рядків по 15 на 300 Вт, тобто 162 або 135 модулів. Вважайте це початковою точкою та розміром щодо добового об’єму води та загального напору, оскільки масив визначає продуктивність, а не потужність двигуна.

2. Чи може він працювати як від генератора, так і від мережі?

так Будь-яке трифазне джерело 380 В на R, S і T працює як резервне джерело. Встановіть P8-15 на 2 для примусової роботи мережі або генератора або на 0 для автоматичного перемикання. Спершу перевірте стабільність напруги генератора, оскільки привод відключається при підвищеній або зниженій напрузі, як і будь-який інвертор.

3. Які відстань для установки та обмеження навколишнього середовища?

У приміщенні, подалі від прямих сонячних променів, без корозійного або горючого газу, без електропровідного пилу. Температура навколишнього середовища від -10°C до 50°C зі зниженням номінальних характеристик вище 40°C, вологість нижче 95% RH без конденсації, висота нижче 1000 м без зниження номінальних характеристик, вібрація нижче 5,9 м/с². Корпус відповідає стандарту IP20, тому потрібна шафа або чиста насосна станція.

4. Чи потрібен вихідний реактор?

Посібник рекомендує такий, де насос знаходиться на відстані понад 50 м від приводу, що є звичайним для цього масштабу. Він захищає ізоляцію двигуна від відбитої напруги на довгих кабелях і знижує ризик виходу з ладу обмотки протягом багатьох років роботи.

5. Що таке здатність до перевантаження?

150% номінального струму протягом 60 с, 170% протягом 12 с і 190% протягом 1,5 с. На агрегаті потужністю 37 кВт це 112,5 А за хвилину, чого достатньо для стартового кидка великого занурюваного апарату та для короткочасних стрибків навантаження.

6. Чи можна постачати як звичайний інвертор 37 кВт?

так Замовте його в режимі загального призначення, і P8-00 буде налаштовано відповідним чином перед його доставкою, що дає вам стандартний інвертор із керуванням SVC або V/F, PID, Modbus і повним набором захисту. Іншим варіантом є режим сонячного насоса. Скажіть, який з них потрібен проекту. Пристрій у режимі сонячного насоса потім перемикається на режим загального призначення з P8-00 на 0, що є зміною параметра, а не поверненням.

7. Як ви підтримуєте проект такого масштабу?

Надішліть нам номінальну характеристику насоса, загальний напір, добовий об’єм води та місце розташування, і ми повернемося разом із моделлю приводу, конфігурацією масиву та списком захисту від постійного струму. Ціни, термін виконання та умови OEM наводяться разом, щоб ви могли надати клієнту все в одному документі.
