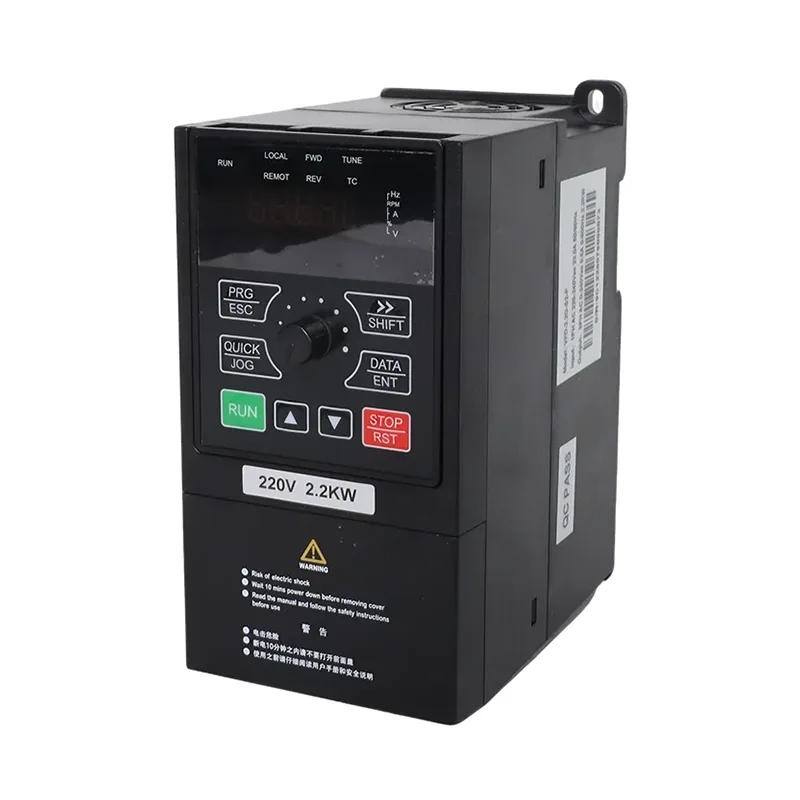

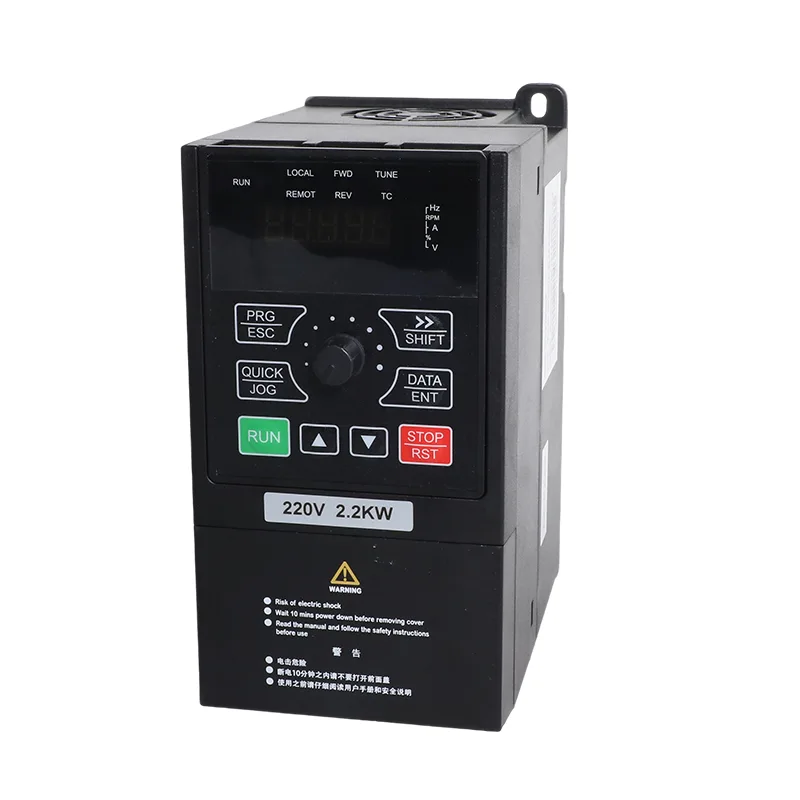

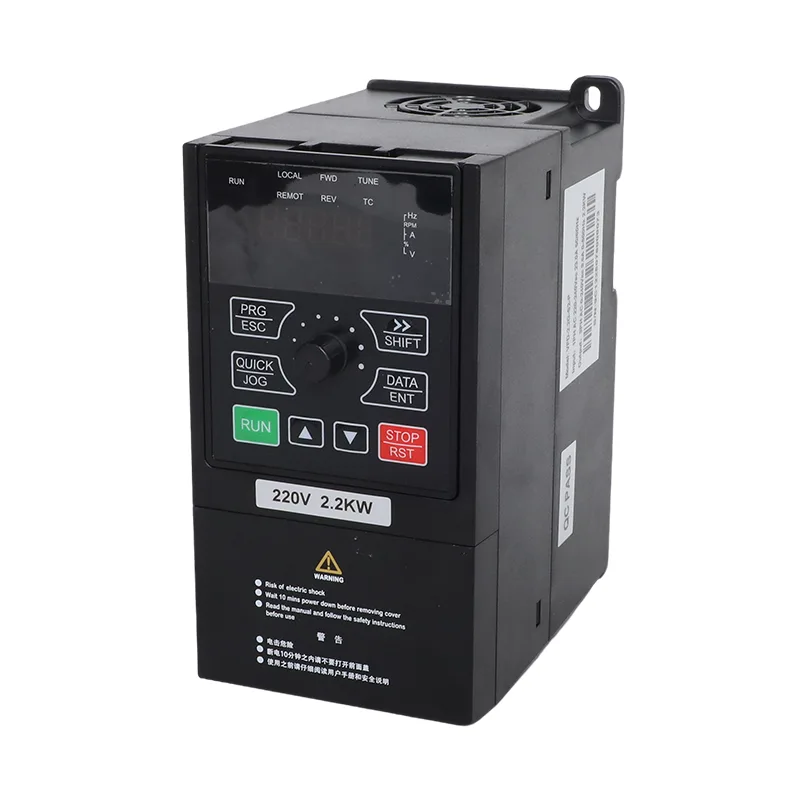

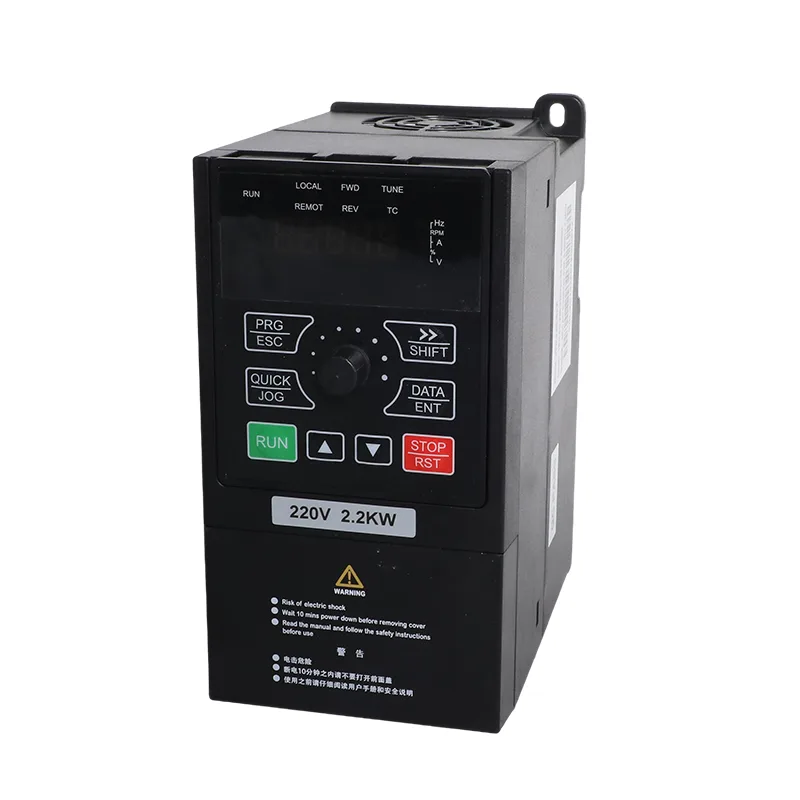

Серія CSIVEI iMaster VFD-PC10 включає трифазні інверторні моделі потужністю 15 кВт, 18,5 кВт і 22 кВт. Відповідні номери моделей: VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK і VFD-PC10-22G-T4-MK. Їх перераховані вихідні струми становлять 32 A, 37 A та 45 A відповідно для двигунів, які відповідають електричним вимогам приводу.
3-фазний сонячний насос 15-22 кВт 380 В і інвертор загального призначення підтримує дві робочі конфігурації: режим сонячного насоса та інверторний режим загального призначення. Режим сонячного насоса використовує фотоелектричну батарею як джерело живлення постійного струму та включає керування MPPT. Режим загального призначення забезпечує керування двигуном зі змінною частотою за допомогою безсенсорного векторного керування (SVC) або керування V/F.
Основні схеми електричних кіл, що надаються для цього діапазону потужності, визначають клеми P+ і PB для підключення зовнішнього гальмівного резистора. Це підключення актуальне, коли для застосування потрібен гальмівний резистор для контрольованого уповільнення. Вибір резистора, підключення та робочі обмеження повинні відповідати технічній документації відповідної моделі.


| Пункт | VFD-PC10-15G-T4-MK | VFD-PC10-18.5G-T4-MK | VFD-PC10-22G-T4-MK |
| Застосовний двигун | 15 кВт / 20 к.с | 18,5 кВт / 25 к.с | 22 кВт / 30 к.с |
| Номінальна місткість | 37 кВА | 44 кВА | 60 кВА |
| Вхідний струм | 37,9 А | 46,7 А | 55,6 А |
| Вихідний струм | 32 А | 37 А | 45 А |
| Вхідна напруга змінного струму | AC 3 PH 380 В (-15%) до 440 В (+10%) | ||
| Макс. Вхідна напруга постійного струму | 900 В постійного струму | ||
| Рекомендований діапазон Voc | від 550 до 750 В постійного струму | ||
| Рекомендований діапазон MPPT | від 450 до 600 В постійного струму | ||
| Діапазон стартової напруги | Від 300 до 900 В постійного струму, параметр регулюється | ||
| Виводи гальмівного резистора | P+ і PB, зовнішній резистор | ||
| Рівень шуму | 65 дБА макс. |
Перед вибором моделі перевірте паспортну табличку двигуна та номінальний вихідний струм інвертора. Сама по собі номінальна потужність приводу в кВт не вказує на придатність для кожного двигуна чи насоса. Перевірте відповідні електричні обмеження відповідно до документації для конкретної моделі.
У таблиці конфігурації, що додається, перелічено різні кількості модулів для моделей 15 кВт, 18,5 кВт та 22 кВт. Ці механізми слід розглядати як еталонні конфігурації та перевіряти на відповідність таблиці даних фотоелектричного модуля та умовам на місці перед установкою.
| Модель | Модулі 37±1 В, 250 Вт±5 Вт | Модулі 45±1 В, 300 Вт±5 Вт | ||
| Модулів на рядок | рядки | Модулів на рядок | рядки | |
| VFD-PC10-15G-T4-MK | 18 | 4 | 15 | 4 |
| VFD-PC10-18.5G-T4-MK | 18 | 5 | 15 | 5 |
| VFD-PC10-22G-T4-MK | 18 | 6 | 15 | 6 |
Вищенаведена номінальна потужність фотоелектричної панелі розраховується на основі заявленої потужності та кількості модуля. Це не є заміною для повного проектування фотоелектричної системи.
Вказана максимальна вхідна напруга постійного струму становить 900 В постійного струму. Рекомендований діапазон напруги холостого ходу становить 550–750 В постійного струму, а рекомендований робочий діапазон MPPT – 450–600 В постійного струму. Ці значення описують різні робочі обмеження і не повинні використовуватися як взаємозамінні.
Перед завершенням укладання струни обчисліть очікувану напругу холостого ходу, використовуючи Voc вибраного модуля та температурний коефіцієнт. Розрахунок повинен враховувати мінімальну очікувану температуру на місці. Переконайтеся, що розрахована напруга ланцюга в холодну погоду залишається в межах максимального ліміту вхідного постійного струму інвертора та що нормальна робоча напруга підходить для вказаного діапазону MPPT.
Фотоелектричні лінії, кабелі постійного струму, ізолятори, захист від перенапруги, захист від перенапруги та об’єднувальне обладнання слід розглядати як частину загальної установки. Необхідні пристрої та їх номінальні характеристики залежать від конфігурації масиву, розташування проводки, маршруту кабелю та відповідних електричних вимог.
Для паралельних струн перевірте необхідний об’єднувач і захист струн за допомогою посібника зі встановлення інвертора та розробника фотоелектричної системи. Вимоги до захисту від перенапруг також слід визначати з монтажної схеми та відповідних інструкцій. Не вибирайте захисні пристрої постійного струму виключно з номінальної потужності інвертора.

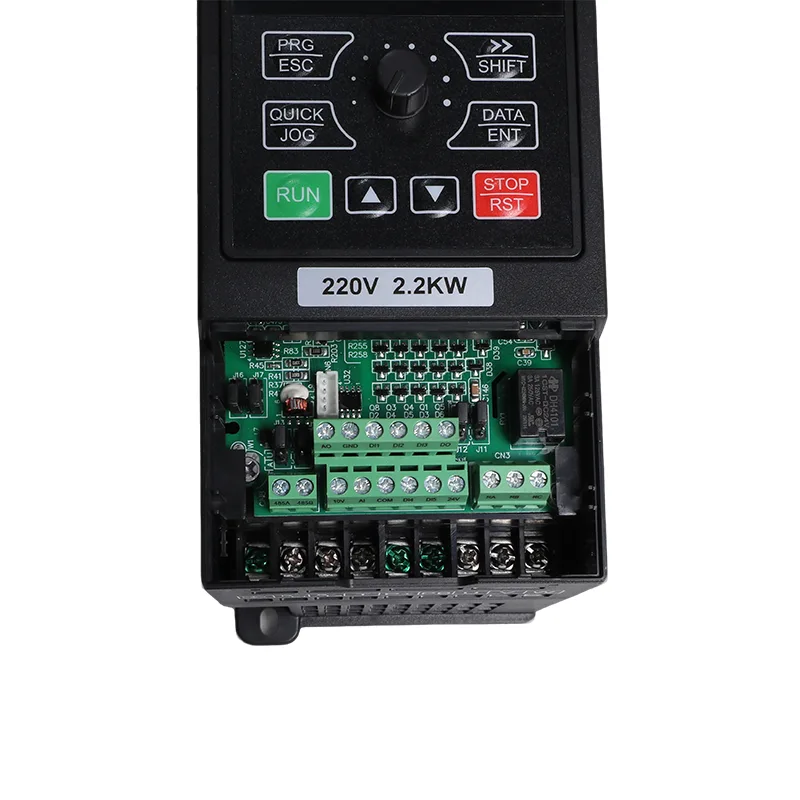

| Пункт | Специфікація |
| Номінальна частота | 50/60 Гц |
| Діапазон вхідних частот | ±5% (від 47,5 до 63 Гц) |
| Вихідна напруга | 0 до вхідної напруги |
| Вихідна частота | від 0,1 до 500 Гц |
| Максимальна частота | 0 до 500 Гц (SVC і V/F керування) |
| Несуча частота | 0,8 кГц до 8 кГц, автоматично регулюється для навантаження (підтримується до 16 кГц) |
| Роздільна здатність по частоті | Цифрове налаштування 0,01 Гц; аналогове налаштування 0,025% максимальної частоти |
| Режим контролю | Безсенсорне векторне керування (SVC); V/F управління |
| Пусковий момент | 0,5 Гц / 150% (SVC) |
| Діапазон швидкостей | 1:100 (SVC) |
| Точність стабільності швидкості | ±0,5% (SVC) |
| Перевантажувальна здатність | 150% номінального струму протягом 60 с; 170% протягом 12 с; 190% за 1,5 с |
| Посилення крутного моменту | Автоматичне підвищення крутного моменту; ручне підвищення від 0,1% до 30,0% |
| Крива V/F | Лінійна, багатоточкова та квадратна крива (потужність 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F поділ | Повне відділення, половинне відділення |
| Прискорення / уповільнення | Лінійна або S-крива, від 0,0 до 6500,0 с |
| Гальмування постійним струмом | Початкова частота 0,00 Гц до максимальної частоти; час від 0,0 до 36,0 с; струм від 0,0% до 100,0% |
| Контроль JOG | Частота JOG від 0,00 Гц до максимальної частоти (за замовчуванням 5 Гц); розгін/гальмування від 0,0 до 6500,0 с |
| Вбудований PID | Так, для замкнутого контуру тиску, витрати або температури без зовнішнього контролера |
| AVR | Вихідна напруга залишається стабільною, коли напруга мережі коливається |
| Вхідні клеми | 5 цифрових входів, DI5 підтримує швидкісний імпульс до 50 кГц; 1 аналоговий вхід 0-10 В або 0-20 мА; 1 вхід потенціометра з клавіатури |
| Вихідні клеми | 1 швидкісний імпульсний вихід до 50 кГц; 1 релейний вихід; 1 аналоговий вихід 0-20 мА або 0-10 В |
| спілкування | RS485, Modbus RTU |
| захист | Виявлення короткого замикання двигуна під час увімкнення живлення, втрати вихідної фази, перевищення струму, перенапруги, зниженої напруги, перегріву, перевантаження, недостатнього навантаження, слабке світло |
| Робоча температура | від -10°C до 50°C; зниження на 1% на 1°C вище 40°C |
| Температура зберігання | від -20°C до 60°C |
| Вологість | Відносна вологість нижче 95%, без конденсації |
| Висота | Нижче 1000 м; зниження на 1% на 100 м від 1000 до 3000 м |
| вібрація | Нижче 5,9 м/с² (0,6 г) |
| Корпус | IP20, настінний монтаж або шафа, вертикальна установка |
| Система розподілу | TN, TT |
| ЕМС / безпека | IEC 61800-3 (C3); IEC 61800-5-1 |

Режим сонячного насоса призначений для насосів, які живляться від фотоелектричних батарей. Перераховані функції керування включають відстеження точки максимальної потужності (MPPT) і логіку захисту від слабкого освітлення.
Кількість електроенергії, доступної для насоса, залежить від сонячного випромінювання, конфігурації фотоелектричної панелі, вимог до двигуна, характеристик насоса та умов на місці. Таким чином, масив повинен бути розроблений відповідно до обмежень напруги інвертора, а також необхідної подачі води.
Якщо необхідна резервна мережа або генератор, перевірте схему перемикання вхідного сигналу та електропроводку відповідно до схеми моделі. Залежно від налаштованої системи можуть знадобитися зовнішні комутаційні компоненти; не припускайте, що всі функції перемикання джерела містяться всередині інвертора.
Режим загального призначення забезпечує керування змінною частотою для сумісного обладнання з моторним приводом. Перераховані функції включають керування SVC і V/F, PID, регульоване прискорення та уповільнення та зв’язок RS485 Modbus RTU.
Режим роботи вибирається через параметр P8-00 відповідно до наданої конфігурації. Правильність режиму та параметрів керування необхідно підтвердити під час введення в експлуатацію, користуючись інструкціями для конкретної моделі та версії мікропрограми.
Основні електричні схеми для моделей 15 кВт, 18,5 кВт і 22 кВт ідентифікують клеми P+ і PB для зовнішнього гальмівного резистора. Це підключення може бути актуальним, коли програма вимагає контрольованого уповільнення, а не дозволу двигуну рухатися накатом до зупинки.
Потреба в гальмівному резисторі залежить від інерції навантаження, вимог до уповільнення та режиму роботи. Перевірте технічні характеристики резистора, вимоги до електропроводки та допустимі умови гальмування у відповідному посібнику перед установкою.
У наданих загальних специфікаціях перераховані такі показники короткочасного перевантаження:
| Рівень перевантаження | Тривалість |
|---|---|
| 150% номінального струму | 60 секунд |
| 170% номінального струму | 12 секунд |
| 190% номінального струму | 1,5 секунди |
Ці показники описують зазначену перевантажувальну здатність. Самі по собі вони не гарантують успішного запуску певного двигуна. Вибір повинен враховувати номінальний струм двигуна, навантаження насоса, час прискорення та заплановану послідовність запуску.
Перераховані режими керування: безсенсорне векторне керування (SVC) і V/F керування. У SVC загальна специфікація вказує початковий крутний момент 150% при 0,5 Гц, діапазон швидкості 1:100 і точність стабільності швидкості ±0,5%.
Вбудована функція PID вказана для замкнутого контролю таких змінних, як тиск, потік і температура. Необхідні датчики, сигнали зворотного зв'язку та послідовність керування повинні бути налаштовані для фактичного застосування.
Перераховані функції захисту включають:
Надане джерело також перераховує сигнали тривоги, пов’язані зі слабким входом сонячної енергії, повним баком, відсутністю води та недостатнім навантаженням двигуна. Перед використанням для встановлення чи усунення несправностей коди аварійних сигналів і значення слід перевірити на відповідність посібнику конкретної моделі.
У наданій інформації про продукт зазначено, що моделі потужністю 15 кВт, 18,5 кВт і 22 кВт використовують ту саму платформу керування з узгодженим розташуванням терміналів, нумерацією параметрів і роботою клавіатури для трьох номінальних параметрів. Перевірте застосовну проводку та деталі параметрів для моделі, що постачається, перед введенням в експлуатацію.
Зв'язок RS485 з Modbus RTU вказано як стандарт для серії. Доступні значення моніторингу та контрольні регістри слід перевірити на карті регістрів зв’язку для відповідної версії.
Привід можна оцінити для зрошувальних насосів, що подають воду в мережі каналів, великі зони зрошення або інші сільськогосподарські водні системи. Перед вибором моделі слід перевірити струм двигуна, необхідний потік води, загальний динамічний напір, конфігурацію фотоелектричної панелі та щоденні робочі вимоги.
Для забору сирої води, передачі до очисних споруд або подачі до розподільних резервуарів вибір повинен враховувати роботу насоса, дані двигуна, вимоги до контролю та наявність передбачуваного джерела живлення.
У шахтних і кар’єрних системах перевірте номінальну потужність двигуна насоса, очікувану зміну навантаження, необхідну тривалість роботи та умови встановлення. Інвертор повинен відповідати фактичним вимогам двигуна та місця.
Для рибних і креветкових ферм з регулярними вимогами до водообміну можна розглядати привід для сумісного насосного обладнання. Проект системи повинен враховувати необхідний об’єм води, графік перекачування та наявну сонячну або змінну енергію.
У режимі загального призначення привод може бути оцінений для сумісних промислових систем передачі води, контурів охолодження та технологічної води, що потребують керування двигуном із змінною частотою.
Конфігурацію загального призначення можна розглянути для сумісних вентиляторів, повітродувок та іншого обладнання з моторним приводом. Перед вибором моделі перевірте характеристики навантаження, дані двигуна, вимоги до уповільнення та наявність зовнішнього гальмівного резистора.
Перевірте номінальну потужність, струм, напругу та частоту на паспортній табличці двигуна. Порівняйте номінальний струм двигуна з вихідним струмом вибраної моделі та оцініть вимоги до навантаження та прискорення, перш ніж підтверджувати номінальний параметр інвертора.
Якщо потрібне контрольоване уповільнення, оцініть, чи підходить зовнішній гальмівний резистор для застосування. Перевірте номінал резистора, розташування клем, межі проводки та гальмування відповідно до документації конкретної моделі.
Джерело, що постачається, визначає рекомендації щодо вихідного реактора для насосних установок, де довжина кабелю від приводу до двигуна перевищує 50 м. Ознайомтеся з відповідним посібником щодо застосовних вказівок щодо довжини кабелю, вимог до реактора та умов встановлення. Оцінюючи вихідне з’єднання, враховуйте ізоляцію двигуна та розташування кабелю.
Перевірте конструкцію масиву, розташування паралельних струн, ізолятор постійного струму, захист від надструму, сумарне обладнання та вимоги до захисту від перенапруги. Відповідні пристрої та номінальні характеристики повинні відповідати посібнику до інвертора, конструкції фотоелектричної системи та відповідним електричним стандартам.
Зазначена робоча температура становить від -10°C до 50°C із вимогою до зниження номінальних характеристик на 1% на 1°C вище 40°C. Наведені рекомендації щодо висоти над рівнем моря вимагають зниження на 1% на 100 м від 1000 м до 3000 м. Перевірте застосовні вимоги до встановлення для фактичної моделі, включаючи будь-які додаткові вимоги на великих висотах.
Налаштуйте дані двигуна, джерело команд, режим керування та налаштування прискорення або уповільнення відповідно до інструкцій моделі. У наданих поширених питаннях визначено параметри від F3-00 до F3-04 для даних двигуна та рекомендовано автоматичне налаштування перед першим використанням. Виконайте повну процедуру введення в експлуатацію в інструкції до фактичної моделі.
Основна схема, що додається, визначає клеми P+ і PB для підключення зовнішнього гальмівного резистора на моделях 15 кВт, 18,5 кВт і 22 кВт. Чи потрібен резистор, залежить від вимог до навантаження, інерції та уповільнення. Для інших номінальних значень потужності перед замовленням перевірте схему клем і положення гальмівного резистора.
Придатність необхідно оцінювати, використовуючи номінальний струм двигуна, вимоги до запуску, навантаження насоса та параметри прискорення. Зазначений пусковий момент SVC становить 150% при 0,5 Гц, а рейтинг послідовного перевантаження становить 150% від номінального струму протягом 60 секунд. Ці цифри не гарантують сумісності з кожним заглибним насосом потужністю 22 кВт. Налаштуйте дані паспортної таблички двигуна та дотримуйтеся відповідних інструкцій щодо автоматичного налаштування та введення в експлуатацію.
Інформація про встановлення, що надається, вимагає вимикача постійного струму на фотоелектричному вході, фотоелектричної об’єднувальної коробки, де об’єднуються паралельні ланцюги, і пристрою захисту від перенапруги типу II для заданої відстані до масиву. Перед введенням в експлуатацію перевірте точні параметри пристрою, вимоги до розміщення та відстані кабелю відповідно до посібника з монтажу та проекту фотоелектричної системи.
Зазначене зниження температури становить 1% на кожний 1°C вище 40°C з робочим температурним діапазоном від -10°C до 50°C. Зазначене зниження висоти становить 1% на 100 м від 1000 м до 3000 м. Джерело, що постачається, також визначає вимоги до ізоляційного трансформатора понад 2000 м; перевірте цю вимогу та її умови в посібнику конкретної моделі перед встановленням.
RS485 Modbus RTU вказано як інтерфейс зв’язку. Надане джерело ідентифікує групу моніторингу U0, яка включає вихідний струм, вихідну потужність, напругу шини, стан цифрового входу та виходу та режим живлення на U0-49. Перед інтеграцією перевірте карту реєстрації та доступні дані для версії мікропрограми, що надається.
У наданій інформації про продукт як варіанти конфігурації вказано режим сонячного насоса та режим загального призначення. Функції загального призначення включають керування SVC або V/F, PID і Modbus RTU, тоді як моделі від 15 до 22 кВт також мають клеми P+ і PB, визначені для зовнішнього гальмівного резистора. Параметр P8-00 вказано як параметр вибору режиму в матеріалі, що поставляється. Перевірте правильні налаштування та дозволену процедуру перетворення в посібнику для конкретної моделі.
У наданій інформації про продукт зазначено, що три рейтинги мають спільну платформу керування, включаючи узгоджену нумерацію параметрів, роботу клавіатури та правила розташування терміналів. Номінальний струм і потужність відрізняються залежно від моделі, тому вибір і підключення повинні відповідати специфікаціям і схемам для конкретного пристрою.
