0,75-2,2 кВт 3-фазний сонячний насос 380 В та інвертор загального призначення VFD

3-фазний сонячний насос 380 В і інвертор загального призначення заводу Csivei потужністю 0,75-2,2 кВт мають вхідний діапазон високої напруги постійного струму. Максимальна вхідна напруга постійного струму становить 900 В постійного струму з рекомендованим діапазоном напруги холостого ходу 550–750 В постійного струму та діапазоном MPPT 450–600 В постійного струму. Регульований діапазон початкової напруги становить 300–900 В постійного струму. Ці значення є основою для вибору рядка панелі, показаного в рекомендованій таблиці масивів.

Серія охоплює три типи двигунів: 0,75 кВт, 1,5 кВт і 2,2 кВт. Їх номінальний вихідний струм становить 2,1 А, 3,8 А і 5,1 А відповідно. Кожна модель розроблена для трифазного живлення 380 В змінного струму, а також може працювати з правильно налаштованою фотоелектричною батареєю в режимі сонячного насоса. Вибір режиму роботи визначає, чи використовуватиметься привод для сонячних насосів або як інвертор загального призначення.

Для перерахованих варіантів модулів рекомендований масив використовує один рядок із 18 модулів з номінальною потужністю 250 Вт (37±1 В) або один рядок із 15 модулів з номінальною потужністю 300 Вт (45±1 В). Більш висока напруга фотоелектричної ланцюга може означати менший постійний струм для даного рівня потужності, що може допомогти контролювати струм кабелю та падіння напруги на довших ділянках. Остаточний дизайн струни повинен використовувати фактичні електричні дані модуля та підтримувати максимальну напругу холостого ходу масиву в межах обмеження приводу.

Три моделі мають компактне шасі розміром 171 × 86 × 138 мм і вагою приблизно 1 кг. Монтажна площа 67,3 × 157,5 мм дозволяє вмістити інвертор у невеликі шафи управління або корпуси обладнання. Ця компактна форма корисна, коли невеликий насос або машина потребує регулювання швидкості, але простір для встановлення обмежений.

Два режими роботи на одному диску

Режим сонячного насоса

Якщо P8-00 встановлено на 1, привод працює в режимі сонячного насоса. Відстеження MPPT регулює роботу відповідно до доступної фотоелектричної енергії, тоді як логіка слабкого освітлення та функції захисту, пов’язані з насосом, допомагають керувати мінливими сонячними умовами. Під час визначення системи необхідно перевірити напругу ланцюга масиву, потужність двигуна та вимоги до насоса.

Інверторний режим загального призначення

Якщо для параметра P8-00 встановлено значення 0, те саме обладнання можна використовувати для сумісних трифазних двигунів без сонячної батареї. Контроль SVC або V/F підтримує регулювання швидкості двигуна, тоді як вбудовані PID і RS485 Modbus RTU доступні для відповідних додатків керування тиском, витратою або процесом. CSIVEI може налаштувати необхідний режим роботи перед відправкою; пізніша зміна режиму здійснюється за допомогою відповідних параметрів і повинна відповідати інструкції до продукту.

Технічні характеристики

Таблиця A. Рейтинг моделі

Таблиця B. Рекомендована сонячна батарея

Таблиця C. Загальні характеристики (однакові для всіх моделей iMaster)

Типові програми

Цей діапазон потужностей призначений для невеликих трифазних насосів і обладнання з моторним приводом, де корисні регульована швидкість, сонячна батарея або обидва.

Для насосних систем регульоване прискорення та уповільнення може допомогти контролювати швидкість, з якою потік зростає та спадає. Правильні налаштування рампи залежать від насоса, трубопроводів і гідравлічних умов; їх слід вибирати під час введення в експлуатацію, а не виходити лише з потужності двигуна.

Технічні особливості

Вхід 900 В постійного струму для однострункового масиву

У рекомендованих конфігураціях масиву використовується 18 модулів на 250 Вт або 15 модулів на 300 Вт в одному рядку. Інвертор підтримує до 900 В постійного струму, з рекомендованим діапазоном Voc 550–750 В постійного струму та діапазоном MPPT 450–600 В постійного струму. Перш ніж підтверджувати рядок, перевірте фактичну напругу холостого ходу модуля за умов температури на місці.

Сонячний насос і режими загального призначення

Встановіть P8-00 на 1 для режиму сонячного насоса або 0 для режиму загального призначення. Ця ж платформа поєднує сонячні насоси на основі MPPT з керуванням двигуном SVC/V/F, вбудованим PID і Modbus RTU, що дозволяє обслуговувати відповідні насоси або легкі машини.

Функції захисту від слабкого світла та насоса

Від P8-10 до P8-14 налаштовується зупинка та перезапуск при слабкому освітленні. Захист від недостатнього навантаження та входи рівня води також можуть підтримувати захист насоса, якщо правильно підключено та налаштовано для встановлення.

Компактна рама з інтегрованим керуванням

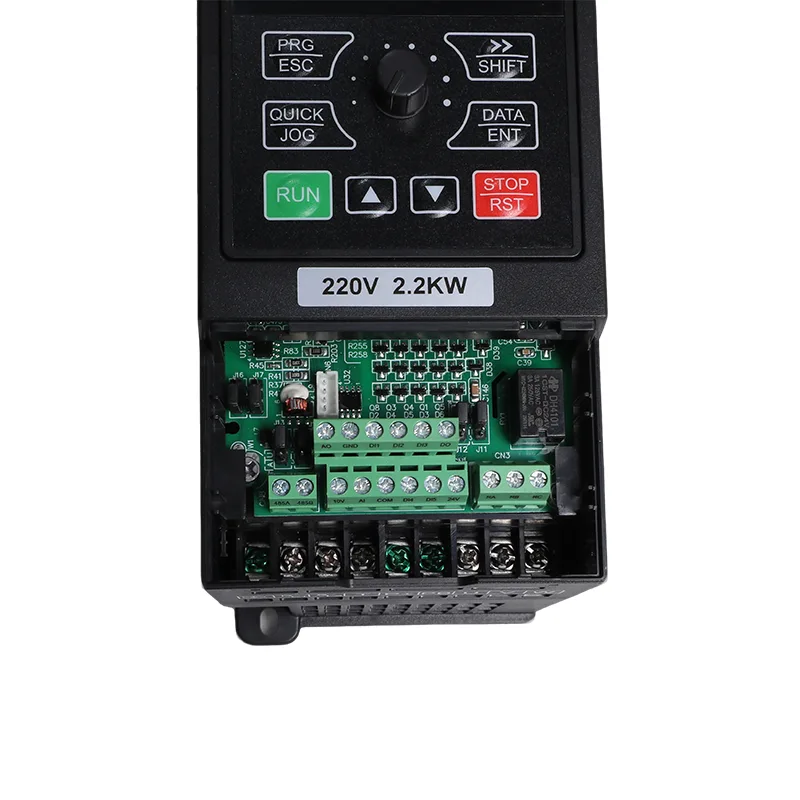

Шасі розміром 171 × 86 × 138 мм важить приблизно 1 кг. Вбудований ПІД-регулятор, п'ять цифрових входів, аналоговий вхід/вихід і RS485 Modbus RTU забезпечують локальне керування та можливості інтеграції без необхідності окремого ПІД-регулятора для підтримуваних додатків із замкнутим контуром.
