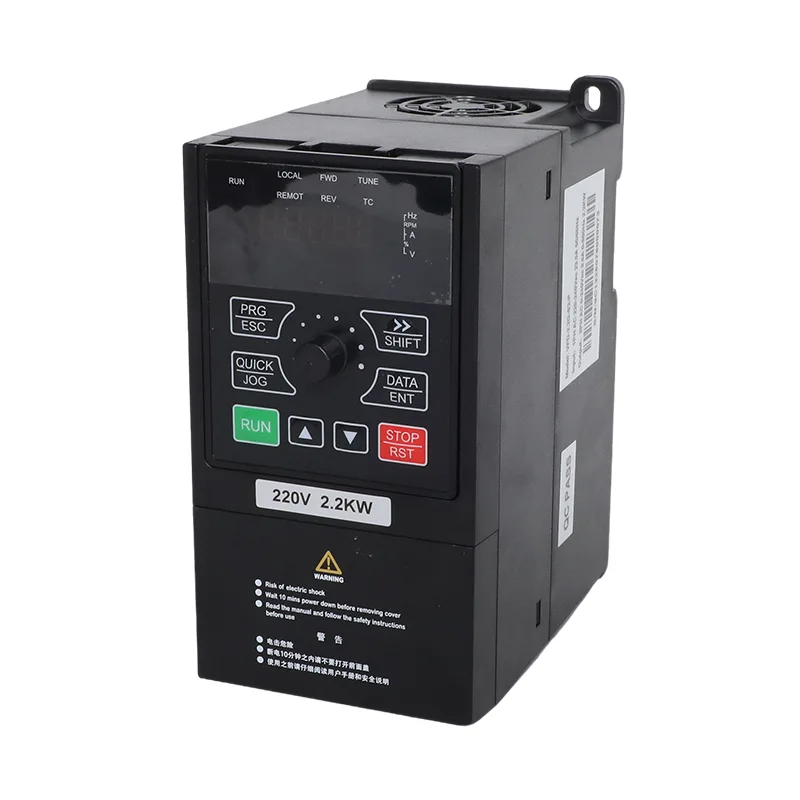

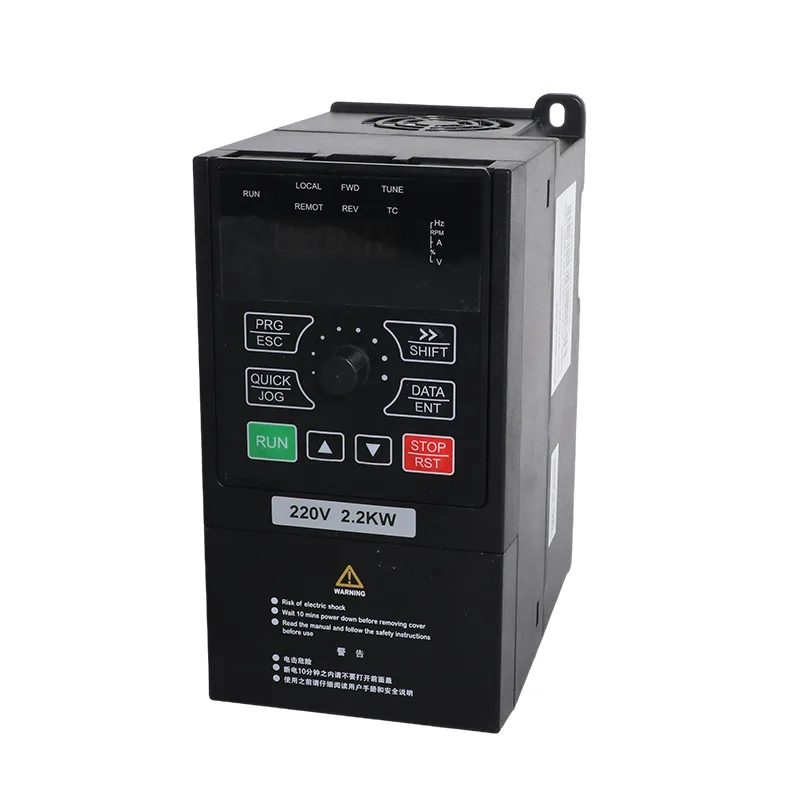

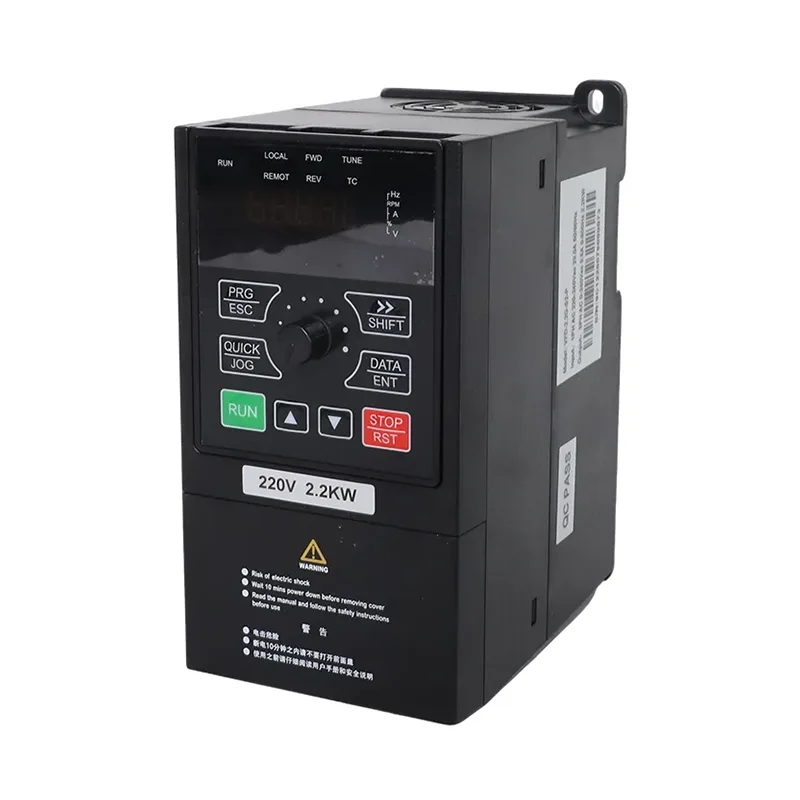

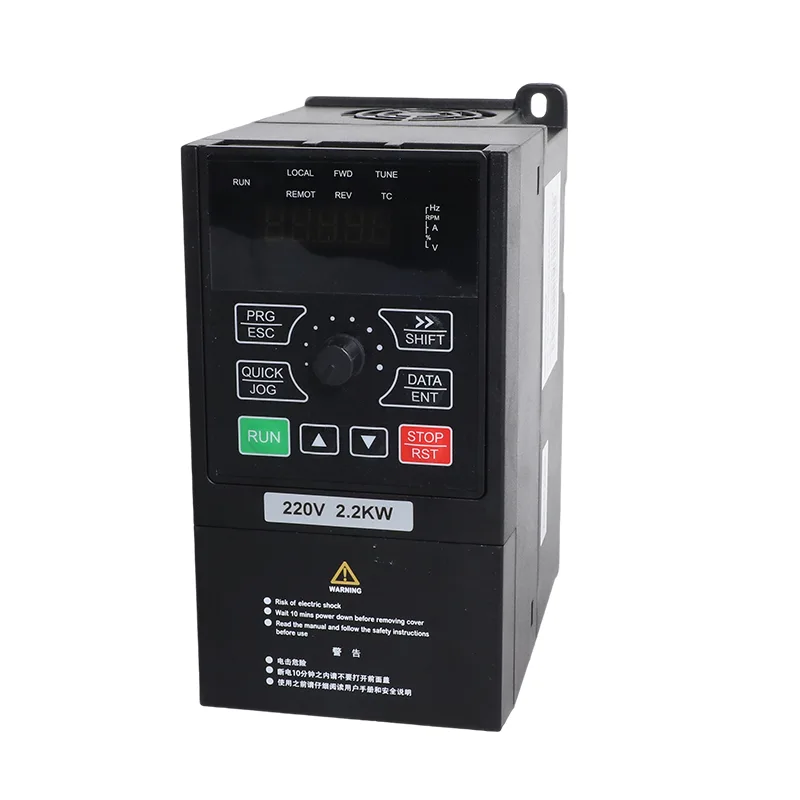

Для компактних насосних систем і легкого обладнання, що живляться від однофазної мережі 220–240 В, компанія CSIVEI, китайський виробник і постачальник, пропонує 1-фазний сонячний насос 0,75-2,2 кВт 230 В і інвертор загального призначення. Лінійка VFD-PC10 включає моделі потужністю 0,75 кВт, 1,5 кВт і 2,2 кВт з номінальним вихідним струмом 4 А, 7 А і 9,6 А відповідно. Для запитів щодо закупівлі поділіться паспортною табличкою двигуна та передбачуваним режимом роботи, щоб отримати пропозицію для відповідної моделі. Наведені вхідні струми 8,2 А, 14 А і 23 А відповідно, тому ланцюг живлення, кабель і захисний пристрій необхідно підбирати для відповідної моделі.
У системі прямого сонячного насоса фотоелектрична батарея живить інвертор, а інвертор керує насосом; між ними не потрібна батарея. Там, де вода потрібна понад доступні сонячні години, накопичувальний резервуар може утримувати накачану воду для подальшого використання. Якщо резервне копіювання електромережі є частиною інсталяції, налаштуйте параметри вибору джерела та проводку для запланованої робочої послідовності.
Конфігурація PV однофазного сонячного насоса 0,75-2,2 кВт 230 В і частотно-частотного приводу інвертора загального призначення базується на одному рядку для кожної переліченої моделі. Вхід постійного струму розрахований до 450 В постійного струму з рекомендованим діапазоном напруги холостого ходу 360–430 В постійного струму та діапазоном MPPT 250–350 В постійного струму. У таблиці B наведено рядок із 11 модулів номінальною потужністю 250 Вт (37±1 В) або 9 модулів номінальною потужністю 300 Вт (45±1 В). Це рекомендовані схеми, показані в даних продукту; підтвердьте фактичну напругу розімкнутого ланцюга модуля, включаючи її збільшення при найнижчій очікуваній температурі на місці, перед тим, як завершити рядок. Масив має залишатися нижче максимального значення 450 В постійного струму інвертора.
Номінальна вихідна напруга вказана як 3 фази або 1 фаза 220 В змінного струму. Для сумісного однофазного двигуна надана інформація про налаштування вказує вихід U та V з P8-27, встановленим на 1. Трифазний двигун 220 В використовує U, V та W з P8-27, залишеним на 0. Перевірте електропроводку двигуна та налаштування параметрів відповідно до паспортної таблички двигуна та посібника з виробу, перш ніж увімкнути систему.
Для 1-фазного сонячного насоса 0,75-2,2 кВт 230 В та інвертора загального призначення VFD параметр P8-00 вибирає режим застосування: 1 для режиму сонячного насоса та 0 для режиму загального призначення. P8-15 окремо визначає роботу джерела в конфігурації геліосистеми: автоматична, лише сонячна або лише від мережі. Збереження цих налаштувань чіткими допомагає узгодити привод із запланованою послідовністю підключення та керування.
| Пункт | VFD-PC10-0.75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| Застосовний двигун | 0,75 кВт / 1 к.с | 1,5 кВт / 2 к.с | 2,2 кВт / 3 к.с |
| Номінальна місткість | 1,5 кВА | 3 кВА | 4 кВА |
| Вхідний струм | 8.2 А | 14 А | 23 А |
| Вихідний струм | 4 А | 7 А | 9,6 А |
| Вхідна напруга змінного струму | AC 1 PH 220 В (-15%) до 240 В (+10%) | ||
| Макс. Вхідна напруга постійного струму | 450 В постійного струму | ||
| Рекомендований діапазон Voc | від 360 до 430 В постійного струму | ||
| Рекомендований діапазон MPPT | від 250 до 350 В постійного струму | ||
| Діапазон стартової напруги | Від 160 до 450 В постійного струму, параметр регулюється | ||
| Номінальна вихідна напруга | 3 фази або 1 фаза 220 В змінного струму | ||
| Рівень шуму | 50 дБА макс. |
| Модель | Модулі 37±1 В, 250 Вт±5 Вт | Модулі 45±1 В, 300 Вт±5 Вт | ||
| Модулів на рядок | рядки | Модулів на рядок | рядки | |
| VFD-PC10-0.75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| Пункт | Специфікація |
| Номінальна частота | 50/60 Гц |
| Діапазон вхідних частот | ±5% (від 47,5 до 63 Гц) |
| Вихідна напруга | 0 до вхідної напруги |
| Вихідна частота | від 0,1 до 500 Гц |
| Максимальна частота | 0 до 500 Гц (SVC і V/F керування) |
| Несуча частота | 0,8 кГц до 8 кГц, автоматично регулюється для навантаження (підтримується до 16 кГц) |
| Роздільна здатність по частоті | Цифрове налаштування 0,01 Гц; аналогове налаштування 0,025% максимальної частоти |
| Режим контролю | Безсенсорне векторне керування (SVC); V/F управління |
| Пусковий момент | 0,5 Гц / 150% (SVC) |
| Діапазон швидкостей | 1:100 (SVC) |
| Точність стабільності швидкості | ±0,5% (SVC) |
| Перевантажувальна здатність | 150% номінального струму протягом 60 с; 170% протягом 12 с; 190% за 1,5 с |
| Посилення крутного моменту | Автоматичне підвищення крутного моменту; ручне підвищення від 0,1% до 30,0% |
| Крива V/F | Лінійна, багатоточкова та квадратна крива (потужність 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F поділ | Повне відділення, половинне відділення |
| Прискорення / уповільнення | Лінійна або S-крива, від 0,0 до 6500,0 с |
| Гальмування постійним струмом | Початкова частота 0,00 Гц до максимальної частоти; час від 0,0 до 36,0 с; струм від 0,0% до 100,0% |
| Контроль JOG | Частота JOG від 0,00 Гц до максимальної частоти (за замовчуванням 5 Гц); розгін/гальмування від 0,0 до 6500,0 с |
| Вбудований PID | Так, для замкнутого контуру тиску, витрати або температури без зовнішнього контролера |
| AVR | Вихідна напруга залишається стабільною, коли напруга мережі коливається |

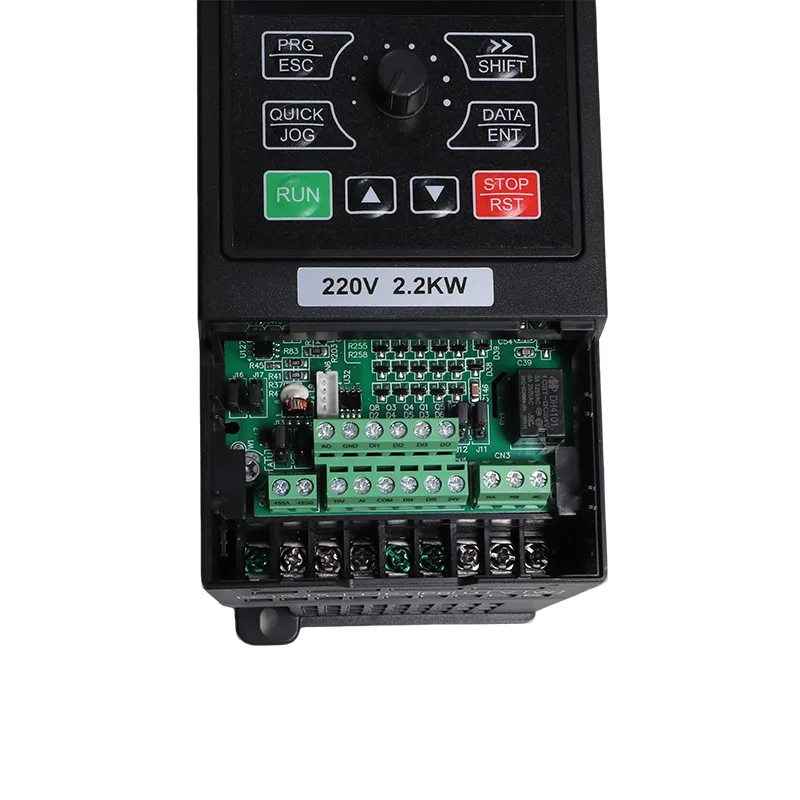

| Вхідні клеми | 5 цифрових входів, DI5 підтримує швидкісний імпульс до 50 кГц; 1 аналоговий вхід 0-10 В або 0-20 мА; 1 вхід потенціометра з клавіатури |
| Вихідні клеми | 1 швидкісний імпульсний вихід до 50 кГц; 1 релейний вихід; 1 аналоговий вихід 0-20 мА або 0-10 В |
| спілкування | RS485, Modbus RTU |
| захист | Виявлення короткого замикання двигуна під час увімкнення живлення, втрати вихідної фази, перевищення струму, перенапруги, зниженої напруги, перегріву, перевантаження, недостатнього навантаження, слабке світло |
| Робоча температура | від -10°C до 50°C; зниження на 1% на 1°C вище 40°C |
| Температура зберігання | від -20°C до 60°C |
| Вологість | Відносна вологість нижче 95%, без конденсації |
| Висота | Нижче 1000 м; зниження на 1% на 100 м від 1000 до 3000 м |
| вібрація | Нижче 5,9 м/с² (0,6 г) |
| Корпус | IP20, настінний монтаж або шафа, вертикальна установка |
| Система розподілу | TN, TT |
| ЕМС / безпека | IEC 61800-3 (C3); IEC 61800-5-1 |
Цей діапазон призначений для невеликих насосів і легких машин, де доступне джерело живлення є однофазним 230 В. Робота від сонячних батарей може підтримувати перекачування води вдень, тоді як режим загального призначення забезпечує контроль швидкості для сумісного обладнання з моторним приводом.
Інвертор підтримує однофазний або трифазний вихід двигуна змінного струму 220 В за умови правильного підключення двигуна та налаштування P8-27. Ця гнучкість може бути корисною при визначенні приводу для наявного насоса чи машини, але вимоги до струму двигуна та навантаження повинні залишатися в межах номіналів вибраної моделі.
CSIVEI 0,75-2,2 кВт, 1 фаза 230 В, сонячний насос і інвертор загального призначення, можна замовити для сонячних насосів або звичайного регулювання швидкості. Поділіться паспортною табличкою двигуна, передбачуваним режимом керування та специфікаціями фотоелектричного модуля, коли запитуєте цінову пропозицію, щоб модель і початкова конфігурація могли відповідати застосуванню.
У режимі сонячного насоса P8-15 вибирає автоматичну роботу (0), лише сонячну (1) або лише мережеву (2). В автоматичному режимі P8-16 встановлює інтервал відключення від мережі (60 хвилин за замовчуванням), а P8-17 встановлює затримку перед повторним спробуванням сонячної енергії (4 секунди за замовчуванням).
Рекомендований масив – це одна ланка з модулів 11 × 250 Вт або 9 модулів × 300 Вт. Підтримуйте напругу холостого ходу в межах рекомендованого діапазону 360–430 В постійного струму та нижче максимуму 450 В постійного струму; діапазон MPPT становить 250–350 В постійного струму.
Виявлення недовантаження ввімкнено за замовчуванням на рівні 25% із 60-секундним періодом підтвердження. Поплавкові вимикачі можна підключити до DI2 і DI3, а помилка E43 вказує на несправність датчика рівня, коли використовується така система контролю.
P8-00 вибирає режим сонячного насоса (1) або режим загального призначення (0). Функціонування загального призначення забезпечує керування SVC/V/F, вбудований PID і Modbus RTU через RS485, що дозволяє одній платформі приводу обслуговувати сумісні насоси, вентилятори та інші невеликі машини.
так Підключіть насос до U та V, потім установіть P8-27 на 1 для однофазного режиму насоса. Трифазні насоси 220 В підключаються до U, V і W з P8-27 зліва на 0.
Або 11 модулів по 250 Вт (розімкнутого типу 37 В) в одному рядку, або 9 модулів по 300 Вт (45 В типу) в одному рядку. Обидва подають напругу масиву в рекомендоване вікно від 360 до 430 В постійного струму. Залишайтеся нижче 450 В постійного струму в розімкнутому ланцюзі, що є максимальним приводом.
Привід запускається, коли напруга постійного струму перевищує порогове значення в P8-07, і зупиняється, коли вихідна частота залишається нижче рівня слабкого освітлення в P8-10 (20 Гц за замовчуванням) довше, ніж P8-11 (600 с за замовчуванням). Робота насоса нижче швидкості, на якій рухається вода, нагріває двигун і зношує підшипники, тому привід зупиняється, а не повзе.
Ні. Панелі живлять привід, а привід живить насос. Резервуар є накопичувачем, а резервуар коштує незначну частину акумулятора й не потребує заміни.
так iMaster створений для обох робіт, і параметр P8-00 є тим, що вибирає між ними. У режимі загального призначення він працює як стандартний інвертор із керуванням SVC або V/F, вбудованим PID, Modbus RTU через RS485 і повним набором захисту. Під час замовлення повідомте нам, у якому режимі має працювати пристрій, і ми налаштуємо його перед відправкою. Пристрій, який уже працює в режимі сонячного насоса, перемикається на режим загального призначення, встановлюючи P8-00 на 0, тому запаси, придбані для однієї роботи, все ще можна продати в іншу.
Надішліть нам макет і проект. Ми наводимо зразок і ціну за обсягом разом, щоб ви могли порівняти вартість вивезення, перш ніж взяти на себе зобов’язання, а брендування OEM можна застосувати до одиниці оцінки, щоб ви бачили, як виглядатиме ваша власна етикетка.
