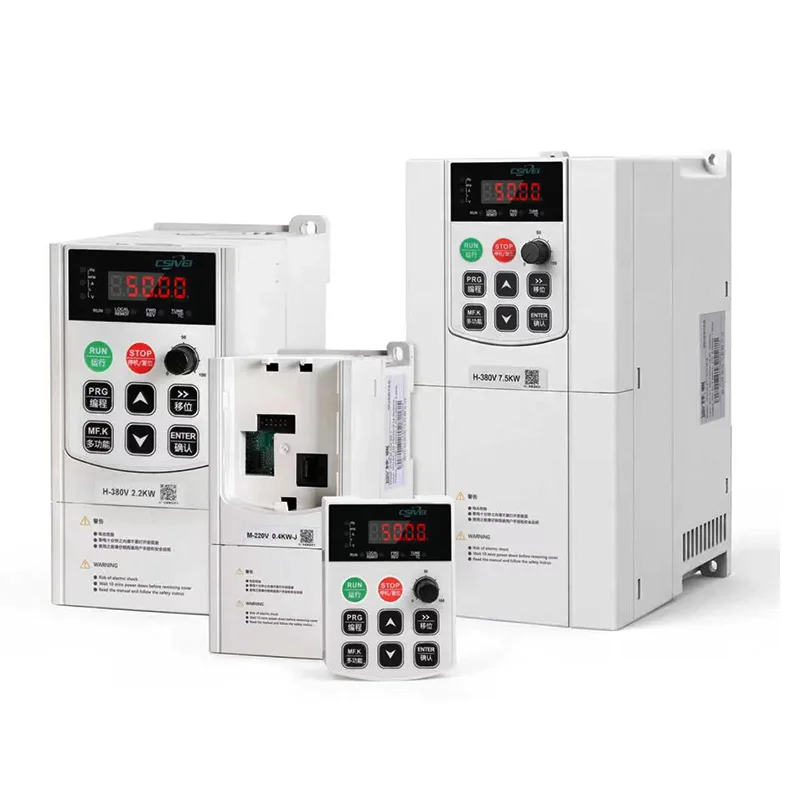

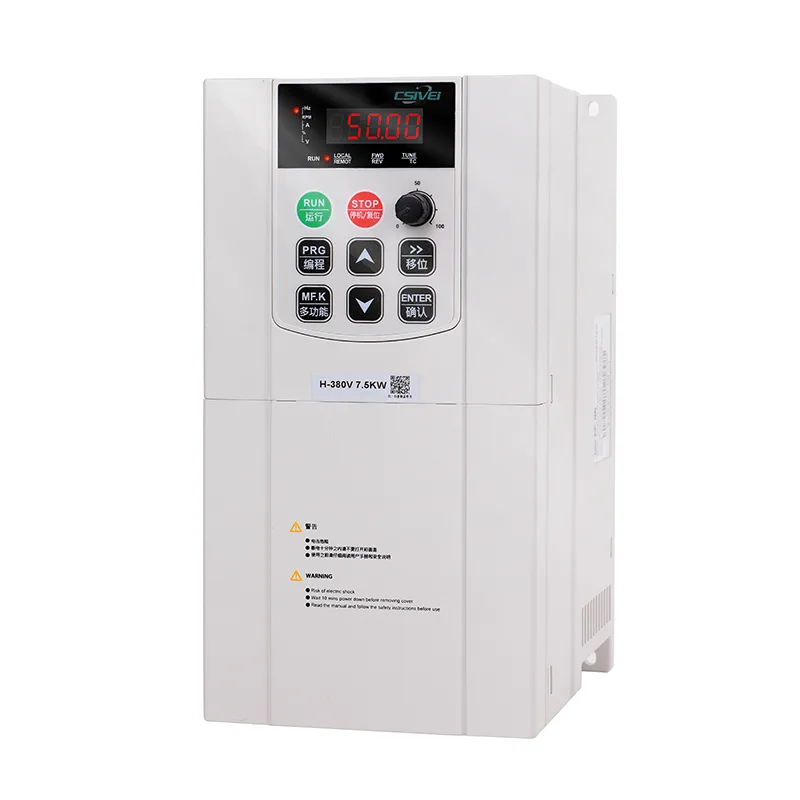

Інвертор водяного насоса 4 кВт, сонячний частотний привод

Інвертор водяного насоса CSIVEI 4kw Solar VFD — це високоефективне рішення для великих проектів сонячних водонасосів. Розроблений для глибинних занурювальних насосів і насосних станцій, він забезпечує високий пусковий момент із бездатчиковим векторним керуванням. Привід автоматично регулює вихідну частоту на основі напруги сонячної панелі, забезпечуючи максимальний потік води протягом дня. Вбудований PID для постійного тиску, захисту від сухого ходу та зберігання журналу несправностей. Корпус IP20 з додатковим фільтром IP40 підходить для диспетчерських. Підтримує віддалений моніторинг через модулі GPRS/4G. CSIVEI забезпечує надійну автономну насосну систему для комунального водопостачання та великого сільського господарства.

Основні параметри та специфікації

Типові програми

Для проектів екологічної реставрації цей інверторний сонячний частотно-регулювальний пристрій із водяним насосом потужністю 4 кВт забезпечує стале джерело води для лісонасаджень, відновлення пасовищ і зелених смуг пустель. Він піднімає ґрунтові або збирає поверхневі води для зрошення саджанців дерев, кущів і місцевої рослинності в посушливих регіонах. Система може бути повністю автоматизована за допомогою таймера або датчиків вологості ґрунту, що подає воду лише за потреби. Його широкий діапазон вхідної напруги підтримує сонячні батареї різних конфігурацій, що полегшує масштабування. Пристрій, який використовується в смугах боротьби з опустелюванням, посадці придорожніх дерев, рекультивації шахт і відновленні заболочених угідь, забезпечує тривалий час безперебійної роботи без логістики палива навіть у найвіддаленіших місцях.

Векторне керування та специфічні для насоса алгоритми

The CSIVEI factory's quality 4kw Water Pump Inverter Solar VFD employs sensorless vector control optimized for centrifugal and submersible pump loads. Це забезпечує:

●  Високий пусковий момент – до 150% при 0,5 Гц, необхідний для глибинних насосів із довгими валами.

●  Стабільна робота на низькій швидкості – запобігає зупинці, коли сонячна енергія невелика.

●  Автоматична адаптація кривої насоса – привод вивчає характеристики напору насоса для підтримки оптимальної ефективності.

●  Режими постійного тиску/постійного потоку – вбудований PID приймає зворотний зв’язок від датчиків тиску або витрати, підтримуючи задане значення незалежно від сонячних коливань.

●  Плавний пуск і плавна зупинка – усуває гідроудар, напругу в трубі та імпульсний струм двигуна.

Ці алгоритми забезпечують безперебійну роботу насоса протягом усього сонячного дня, з раннього ранку до пізнього вечора, без частого відключення або механічного удару.

FQA

Q1: Привід показує помилку «Dry-Run», але в колодязі є вода. що не так

A: Можливо, датчик сухого ходу (реле потоку, електрод або датчик тиску) неправильно встановлено або відкалібровано. Перевірте проводку датчика та встановіть більшу затримку виявлення (параметр P.61), щоб уникнути помилкових спрацьовувань під час запуску насоса. Також переконайтеся, що насос дійсно занурений – можливо, рівень води опустився нижче забору.

Питання 2: Чи має дисковод режим енергозбереження, крім MPPT?

A: Так. Функція «Автоматична оптимізація енергоспоживання» (AEO) знижує напругу двигуна, коли навантаження насоса невелике (наприклад, низький попит), скорочуючи споживання енергії на 10–20%, не впливаючи на продуктивність. Увімкнути параметр P.52 = 1.

Q3: Які дані я можу зареєструвати з накопичувача?

В: Привід реєструє добову енерговитрату (кВт·год), об’єм води (м³), час роботи насоса (години), події несправностей і загальні підсумки. Дані зберігаються у внутрішній пам'яті (останні 30 днів) і можуть бути експортовані через Modbus або SD-карту (опціонально).

Q4: Чи потрібен мені окремий контролер насоса або пристрій плавного пуску?

Відповідь: Ні. Сонячний частотно-частотний привод CSIVEI об’єднує всі функції керування: MPPT, частотно-регульований привод, захист насоса (сухий хід, перевантаження, розрив труби) і додатковий PID для постійного тиску. Він замінює як контролери насосів, так і пристрої плавного пуску.

Q5: Які вимоги до заземлення має цей диск?

A: Належне заземлення має вирішальне значення. За допомогою мідного провідника підключіть термінал PE привода до спеціального заземлення. Також заземліть рами сонячних панелей і двигун насоса. Порушення заземлення може призвести до ураження електричним струмом або несправності приводу.

Запобіжні заходи при встановленні

Потрібен внутрішній монтаж– Стандартний корпус IP20 призначений для диспетчерських або атмосферостійких шаф. Для зовнішнього використання замовте додатковий корпус IP54 або встановіть його в захисний корпус.

Адекватна вентиляція– Підтримуйте мінімальний зазор 100 мм над і під приводом, щоб забезпечити належне розсіювання тепла. Температура навколишнього середовища не повинна перевищувати 40°C.

Правильний розмір кабелю– Щоб запобігти перегріву, використовуйте кабелі, розраховані на щонайменше 125% номінального струму. Тримайте вхідні кабелі постійного струму якомога коротшими, щоб зменшити падіння напруги та втрати потужності.

Правильне заземлення– Під’єднайте клему PE до спеціального заземлення. Також заземліть рами сонячних панелей і двигун насоса. Неправильне заземлення може спричинити ураження електричним струмом, несправність диска або пошкодження блискавкою.
